/同轴高清/小巧便携/多种分辨率/多种帧率/

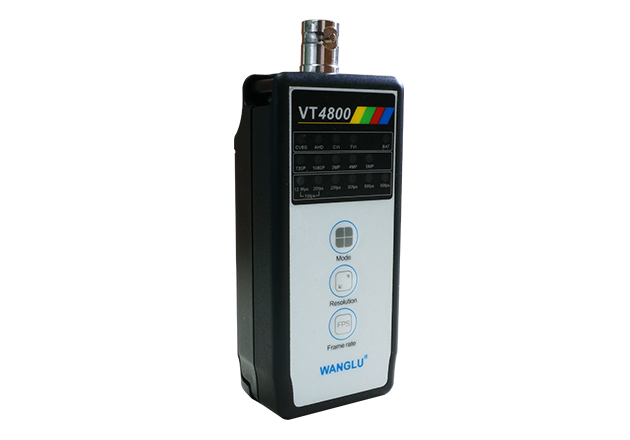

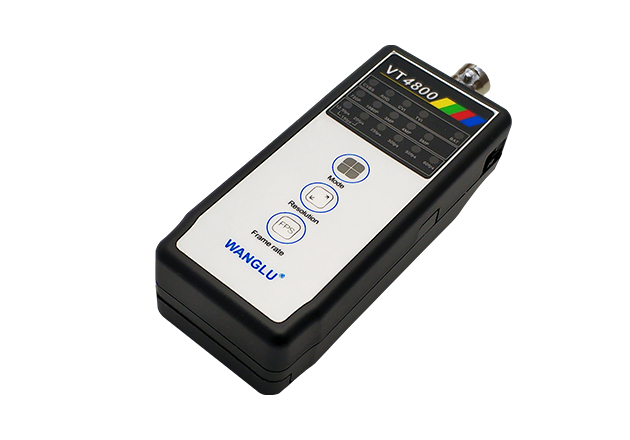

同轴高清彩条发生器
● CVI+TVI+AHD+CVBS彩条信号输出
● CVI输出最高分辨率4MP
● TVI/AHD输出最高分辨率5MP
● 支持CVBS多制式彩条输出
● 5号电池供电，使用时间更长，更换更方便
功能简介
技术参数
连接示意图
资料下载
功能介绍：
● CVI+TVI+AHD+CVBS彩条输出，CVI输出最高分辨率4MP，TVI/AHD输出最高分辨率5MP。
● 支持CVI\TVI\AHD多种分辨率、帧率。
● 支持CVBS PAL/NTSC多制式彩条输出。
● 使用5号电池，使用时间更长，更换更方便。
AHD/TVI/CVI支持分辨率帧率参数表：
同轴高清类型/分辨率 | CVI | TVI | AHD |
720P | 1280 x 720P 25/30 FPS | 1280 x 720P 25/30 FPS | 1280 x 720P 25/30 FPS |
1080P | 1920 x 1080P 25/30 FPS | 1920 x 1080P 25/30 FPS | 1920 x 1080P 25/30 FPS |
4MP | 2560 x 1440P 25/30 FPS | 2688 x 1520P 15FPS 2560 x 1440P 25/30 FPS | 2560 x 1440P 15/25/30 FPS |
5MP | —— | 2592 x 1944P 12.5/20FPS | 2592 x 1944P 12.5/20FPS |
技术参数：
产品型号 | VT-4800 |
输出接口 | 一路CVI/TVI/AHD/CVBS BNC输出 |
CVI彩条输出 | 1路CVI BNC输出，最高分辨率支持4MP 2560x1440p 25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30fps， |
TVI彩条输出 | 1路TVI BNC输出，最高分辨率支持5MP 2592x1944p12.5/20fps, 2688x1520p 15fps，2560x1440P 25/30fps, 1920x1080p 25/30fps， 1280x720p 25/30fps， |
AHD彩条输出 | 1路AHD BNC输出，最高分辨率支持5MP 2592x1944p 12.5/20fps, 2560x1440p 15/25/30fps, 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， |
CVBS彩条输出 | 1路CVBS BNC输出，支持PAL/NTSC多制式输出 |
电源 | |
电池供电 | 5号电池 |
工作环境及规格 | |
工作温度 | -10℃---+50℃ |
工作湿度 | 30%-90% |
外形尺寸 | 97.5mm x 38mm x 25mm / 0.04kg |

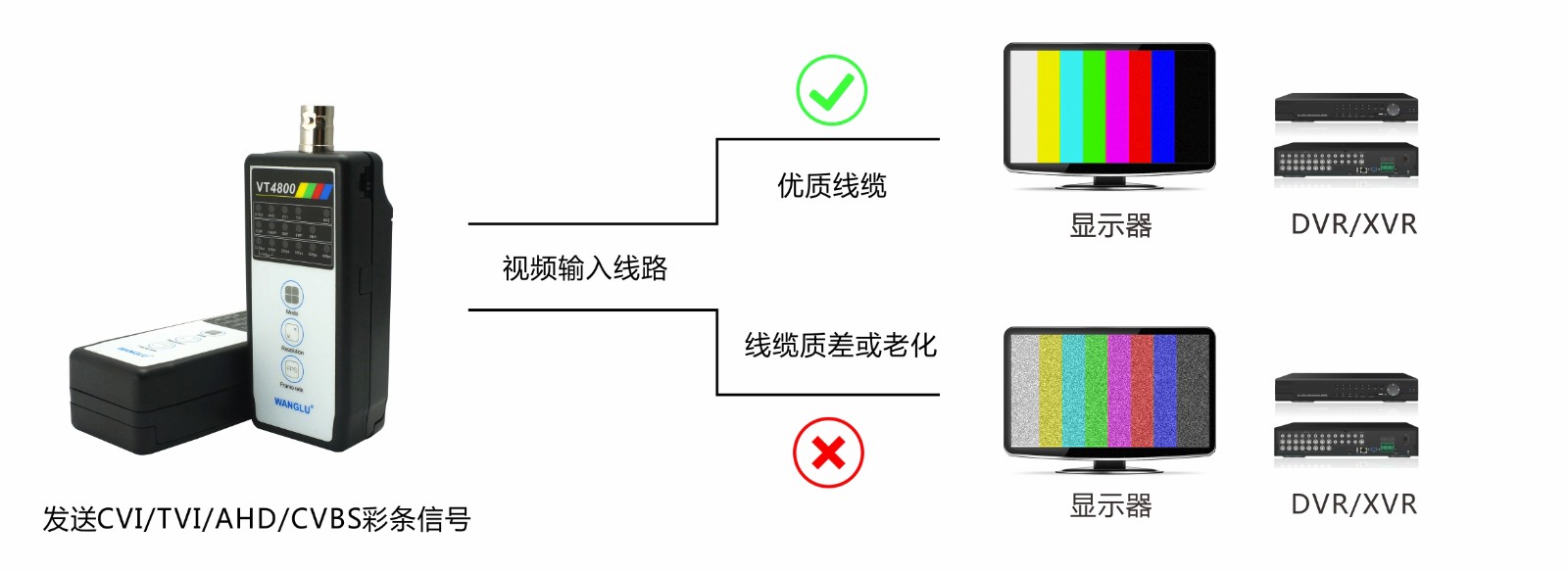

连接示意图：
