8K网络解码/全新系统/H.265&8K主码流/POE供电/网线测试

IPC-1910/IPC-1900

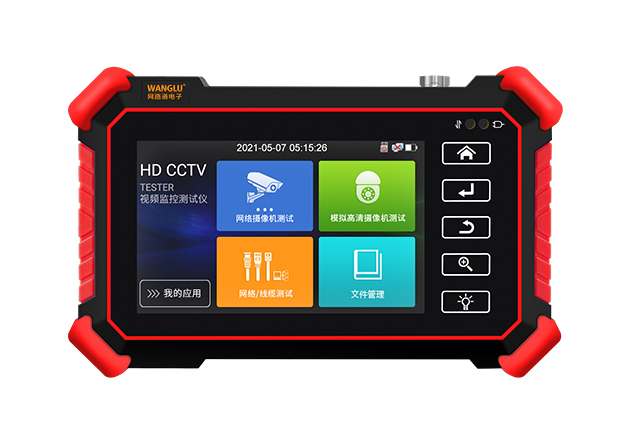

● 4英寸800x480全视角IPS电容触摸屏+全新界面,更清晰更新流畅。可选960×640分辨率的屏幕。

● H.265/H.265+,8K主码流网络摄像机测试。

● 极速ONVIF,修改摄像机的IP地址,自定义图像通道名称等。

● AutoHD,自动检测显示所接入高清摄像机类型和分辨率。(仅IPC-1910 Plus支持此功能)

● 升级同轴高清4.0,TVI/CVI/AHD 8MP图像测试,TVI5.0支持摄像机同轴音频测试。(仅IPC-1910 Plus支持此功能)

● 海康大华测试工具支持批量激活,批量修改IP,自定义修改通道名称。

● 支持海康摄像机的重置密码、视频遮挡报警设置。

● 网线线序检测,远端/中端/近端错误检测。

● DC12V 3A,POE48V 25.5W供电输出。

● 高亮度LED照明灯。

● 增强型数字寻线器,寻线和排序同时测试。(选配功能)

1628643772129959.png  1521705403108067.png  1521705441133933.png 1521705441828034.png  1521705441119262.png

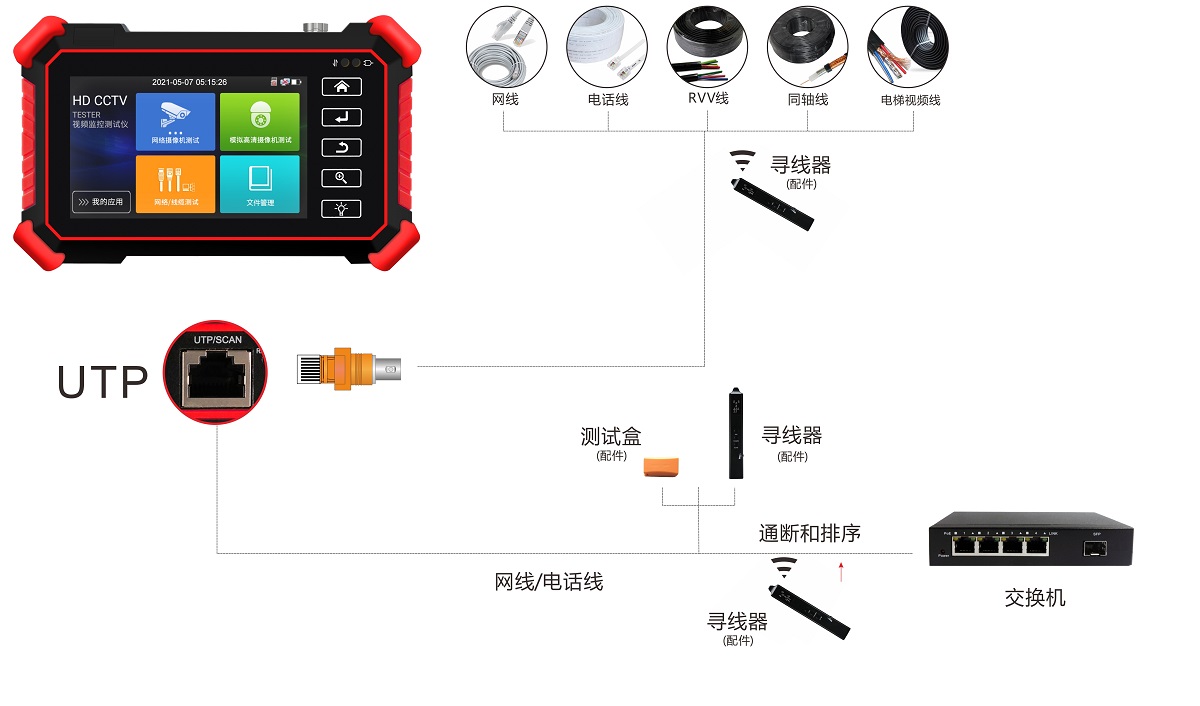

功能简介 技术参数 连接示意图 资料下载

摄像机测试:

 4英寸800x480 IPS高清全视角IPS电容式触摸屏,摄像机图像显示更流畅、清晰。(可选960×640分辨率的屏幕)NEW

 支持H.265+,H.265/H264编码的摄像机测试,摄像机在H.264编码模式下,主码流测试图像最高支持分辨率4K/30FPS。摄像机在H.265编码模式下,主码流测试图像最高支持分辨率8K/24FPS。NEW

 ONVIF摄像机测试,一键生成摄像机测试报告,支持多网段测试;支持修改IP,修改密码,自定义修改摄像机通道名称等,支持网络球机PTZ控制;

  睿智IP摄像机测试,自动扫描全网段IP,自动开启POE供电并且功率显示,一键跳转ONVIF和更多专用测试工具;

 AUTO HD可自动识别AHD/CVI/TVI/CVBS等摄像机并图像显示,以及进行拍照录像、同轴视控、菜单调用等;可通RS485串口对摄像机进行PTZ云台转向、变倍、变焦控制,支持PELCO-P、PELCO-D、SAMSUNG等三十多种PTZ云台控制协议。通信波特率150 ~ 115200bps可调。(仅IPC-1910 Plus支持此功能)

  支持同轴高清4.0,TVI8MP、CVI8MP、AHD8MP摄像机图像测试、同轴视控及菜单调用,支持拍照、录像、放大、回放;(仅IPC-1910 Plus支持此功能)

  专业版海康测试工具,支持批量激活、批量修改IP,修改用户密码等参数,可自定义修改通道名称,三种字体大小随意调节,H.264/H.265视频快速切换,宽动态开启等视频参数设置。可恢复出厂设置等;支持重置密码、视频遮挡报警设置。NEW

 大华测试工具,支持批量激活大华摄像机,批量修改IP地址,自定义修改通道名称,摄像机显示时间任意位置调节,三种字体大小任意切换,可修改用户名、密码等参数;

 多路预览,最高支持9路摄像机同时预览,一键链接到ONVIF播放图像;

  具有RS485接口,配合模拟高清软件,可对摄像机进行PTZ云台转向、变倍、变焦控制,支持PELCO-P、PELCO-D、SAMSUNG等三十多种PTZ云台控制协议。通信波特率150 ~ 115200bps可调。

  内置Wi-Fi,速率150M,可实现无线摄像机的测试;支持创建WIFI热点;

 内置WIFI分析仪,可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。

  IP探索增强版,更快、更准!盲测,未知IP摄像机秒出IP地址,可检测未激活的海康大华摄像机,点击跳转到相应工具激活;

  支持大华、海康、ACTi、宇视、三星等一百多种网络摄像机厂家IPC私有协议测试;

 48V POE 25.5W供电输出,DC12V 3A供电输出。

线缆测试:

 增强型网线测试,支持生成测试报告,网线近端/中端/远端,哪一端错误检测。测试网线、电话线排序及通断,测试盒有特殊编号(需定制),可进行线头查找;

 增强型数字寻线器,抗干扰物杂音,寻线更精准。采用先进复用技术,寻线和排序同时测试。寻线后使用排序功能快速确认寻线结果,便捷高效。网线类型直通/交叉错线,快速显示。(选配功能)

其他功能:

  屏幕投影和远程控制功能,下载安装工程宝远程控制APP,手机即可实时接收工程宝屏幕画面并可控制工程宝界面,方便监控安装人员共享信息;支持通过互联网或局域网进行远程控制,局域网下还可进行语音对讲。

 全新系统,可自行安装运行IPC厂家的手机或平板移动客户端软件,也可安装APK格式QQ或其他应用;

 支持快速截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面;

  内置高级网络工具可进行PING包、IP地址扫描、IP地址冲突、路由跟踪、Socket调试、DHCP、PPPOE拨号测试、OUI查询、DNS优选、链路统计、LLDP测试、交换机端口检测等多种网络测试;

 内置录像计算工具,可根据前端摄像机的参数对工程的所需硬盘数量,录像存储时间等进行计算分析。

 内置工程报价工具,可制作方案报价文档。NEW

  音频输入测试,可测试拾音器。

  支持接入外置Micro SD存储卡。

 自带LED灯,可照亮线井等黑暗的地方,方便施工。

  一体化7.4V 2600mAh聚合物锂电池供电,电池充满电可正常工作约9小时。







产品型号

IPC-1900 Plus /IPC-1910 Plus

主要功能项

显示屏

4英寸,IPS高清电容式触摸屏,分辨率800x480,可选960×640

网络端口

10/100M 自适应,1个RJ45网口

Wi-Fi

内置无线Wi-Fi,速率150M,接收无线网络摄像机图像等。

H.265主码流测试

硬件解码,支持H.265+,H.265/H264编码的摄像机测试,摄像机在H.264编码模式下,主码流测试图像最高支持分辨率4K/30FPS。摄像机在H.265编码模式下,主码流测试图像最高支持分辨率8K/24FPS。

IP摄像机测试

支持跨网段测试摄像机;

支持ONVIF(带PTZ云台控制)协议摄像机的测试;

支持ACTi、大华、海康、三星、天地伟业、科达等一百多个品牌私有协议摄像机测试,私有协议可定制。

IP探索

全网段寻找摄像机IP地址。

极速ONVIF

自动登录播放图像,支持修改IP地址,通道名称,生成测试报告等。

海康测试工具

海康摄像机批量激活,批量修改IP,自定义修改通道名称,H264/H265切换等,可修改用户名、密码等参数,可重置密码,可对视频遮挡报警进行设置。

大华测试工具

大华摄像机批量激活,批量修改IP,自定义修改通道名称,可修改用户名密码,可对视频遮挡报警进行设置等。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

Auto HDIPC-1910   Plus支持此功能)

AUTO HD可自动识别AHD/CVI/TVI/CVBS等摄像机并图像显示,同轴视控、菜单调用等。

TVI 5.0视频信号测试IPC-1910 Plus支持此功能)

1路TVI IN BNC输入,支持同轴音频测试,图像分辨率最高支持8MP,具体支持分辨率:

4K/8MP_3840x2160p 12.5/15fps,

5MP_2592x1944p12.5/20fps,

4MP_2688x1520p 15fps,2560x1440P   15/25/30fps,

3MP_2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持音频测试,同轴视控,菜单调用。

CVI4.0视频信号测试

IPC-1910   Plus支持此功能)

1路CVI IN BNC输入,分辨率最高支持8MP,具体支持分辨率:

4K/8MP_3840x2160p 12.5/15fps

6MP_2960x1920p 20fps

5MP_2592x1944P 20fps,2880 x1620P   25fps

4MP_2560x1440p 25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持同轴视控,菜单调用。

AHD4.0视频信号测试

(仅IPC-1910 Plus支持此功能)

1路AHD IN BNC输入,分辨率最高支持8MP,具体支持分辨率:

4K/8MP_3840x2160p 15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440p 15/25/30fps,

3MP_2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30fps

支持同轴视控,菜单调用。

模拟视频信号测试

(仅IPC-1910 Plus支持此功能)

支持输入CVBS制式的模拟视频信号,支持PAL/NTSC模式。

视频图像放大

支持模拟/高清视频图像放大,IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

云台控制测试

支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议。

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

POE电源输出

48V POE电源输出,最大功率25.5W

DC 12V电源输出

输出12V 最大直流电流约3A,为摄像机提供临时工作电源。

下拉菜单

POE电源开关、仪表IP设置、系统设置、LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号,测试声音是否正常,可录音保存。

外部存储

可接外部SD卡,最大支持32G,可用于存储视频,照片等文件。

UTP网线测试

测试任意两线或两线以上的网线,可检测网线哪一端错误,屏幕上显示连接顺序和网线编号。

电源管理

显示12V电源输入和输出电压和功率。

寻线功能(选配功能)

寻线和排序同时测试,寻线器寻到网线后,网线接到UTP口,直接显示网线的线序。直通,交叉,直接指示,不需要看跑马灯。

电  源

外接电源

DC 12V(1A)

电池供电

内置7.4V / 2600mAh聚合物锂电池

充    电

充电时间3~4小时,电池充满电,可正常使用约9小时

系统参数

操作设置

电容触摸屏,简体中文、繁体、英文等多种语言可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

160mm x 100mm x 45mm / 0.36kg


型号

功能项

IPC-1910 Plus

IPC-1900 Plus

TVI 4.0视频信号测试

×

CVI4.0视频信号测试

×

AHD4.0视频信号测试

×

模拟CVBS视频信号测试

×

电池

7.4V / 2600mAh

7.4V / 2600mAh

寻线器

选配

选配
