POE供电/全新系统/H.265&4K主码流/手腕式佩戴,小巧轻便

IPC-1800ADH Plus

● 4英寸800x480全视角电容触摸屏+全新界面,更清晰更新流畅。

● 支持H.265/H264、4K主码流测试。

● 升级同轴高清4.0,TVI8MP,CVI4MP,AHD5MP。

● 10/100/1000M自适应网口,网络状态及流量显示。

● 新增Onvif和同轴高清镜头模拟和对焦信息功能。

● 创新同轴高清视频传输质量测试。

● 海康测试工具批量激活,批量修改IP地址。

● 大华测试工具批量激活,跨网段修改IP地址。

● 新增12V 3A,48V PoE供电输出。

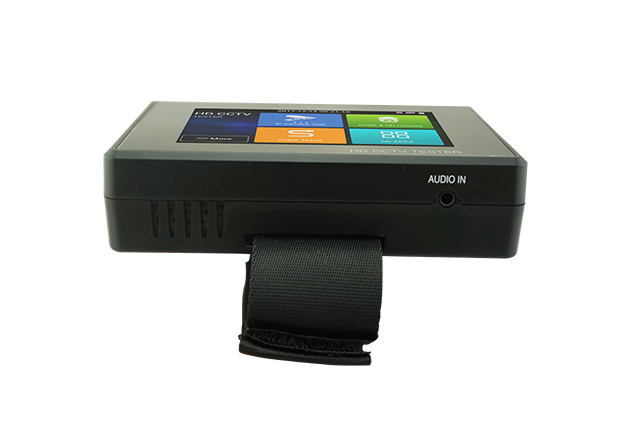

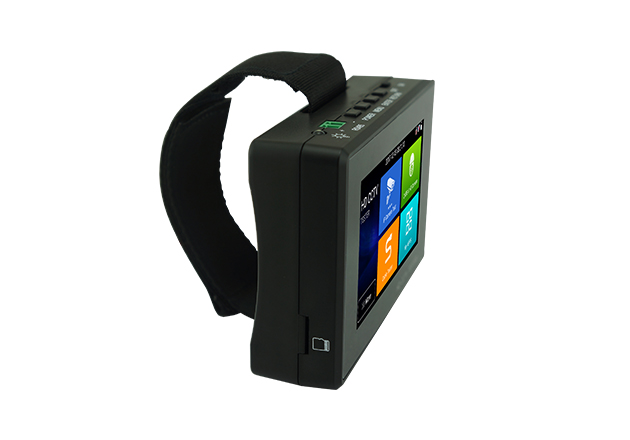

● 手腕式佩戴,小巧便携。

1521705403108067.png 1521705411116723.png 1521705441133933.png 1521705441828034.png  1521705441119262.png

功能简介 技术参数 连接示意图 资料下载

摄像机测试:

 采用4英寸800x480 全视角高清电容式触摸屏,摄像机图像显示更流畅、清晰;

 全新硬件解码,支持H.265解码。摄像机在H.265/H.264编码模式下,主码流测试图像分辨率高达4K;

 支持同轴高清4.0,TVI8MP、CVI4MP、AHD5MP摄像机图像测试、同轴视控及菜单调用,支持拍照、录像,回放;NEW

 创新同轴高清视频传输质量测试; NEW

 模拟视频图像显示、PTZ云台控制、拍照、录像、回放等功能;

 极速ONVIF一键生成摄像机测试报告,包含摄像机IP地址、分辨率、编码等相关信息;支持跨网段测试;支持音视频同步测试;一键激活海康摄像机和修改IP等更多功能;NEW

 海康测试工具,轻松解决海康摄像机的激活、调试,支持批量激活、修改IP。可修改用户名密码IP等参数,可恢复出厂设置等;

 大华测试工具,针对大华摄像图像测试,可修改用户名、密码和IP等参数;

 支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试;

 支持网络PTZ控制功能(ONVIF),手势上下左右等滑动,控制云台转动;

 PoE DC48V 电源输出,最大功率24W;NEW

 12V 3A直流电源输出;NEW

其他功能:

 新增PPPOE拨号功能,可进行PPPOE拨号上网检测;NEW

 精简/普通两种用户界面,精简界面布局,简洁美观,快捷下拉菜单,一键开启相关功能;NEW

 屏幕投影功能,安装工程宝屏幕投影APP,或在PC端和手机端安装VLC播放器,实时接收工程宝屏幕画面,方便监控安装人员共享信息; NEW

 内置无线WIFI功能,可测试无线网络摄像机,支持创建WIFI热点;NEW

 手腕式佩戴,小巧轻便;

 全新系统,可自行安装运行IPC厂家的手机或平板移动客户端软件,也可安装APK格式QQ、微信或其他应用;NEW

 支持快速截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面;NEW

 PING、IP地址扫描、端口闪烁、等网络测试功能。手电筒、计算器、音乐播放器等应用工具;

 应用软件支持客户自行升级更新;

 大容量聚合物锂电池供电,充电4-5小时,可正常工作约8小时。


产品型号

                                            1800ADH Plus

显示屏:

4寸,IPS全视角电容式触摸屏,分辨率800x480

网络端口

10/100M/1000M 自适应,RJ45

WIFI

内置无线WIFI,速率150M,接收无线网络摄像机图像等。

H.265主码流测试

全新硬件解码,支持H.265主码流播放摄像机图像,最高分辨率4K。

IP摄像机测试

ONVIF(带PTZ云台控制),ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

镜头模拟

模拟“2.8/3.6/4/6/8/12/16/25mm”镜头画面显示区域

对焦信息测试

摄像机对焦信息,传输信号质量,图像质量测试。

IP探索

全网段寻找摄像机IP地址

极速ONVIF

自动登录播放图像,一键激活海康摄像机和修改IP等参数。

海康测试工具

海康摄像机一键激活、图像测试,可修改用户名、密码和IP等参数。

大华测试工具

大华摄像图像测试,可修改用户名、密码和IP等参数。

TVI4.0视频信号测试*

1路TVI IN BNC输入,最高分辨率支持720p 25/30/50/60fps/ 1080p 25/30fps/ 2048x1536/18/25/30 fps /2688 x 1520P 15FPS/ 2560x1944/12.5/20 fps  /2592 x 1944P 12.5/20FPS/ 3840 x 2160 15 FPS

CVI视频信号测试*

1路CVI IN BNC输入,最高分辨率支持720p 25/30/50/60fps/ 1080p 25/30fps /2560 x 1440P 25/30 FPS

AHD视频信号测试*

1路AHD IN BNC输入,最高分辨率支持720p 25/30fps / 1080p 25/30fps / 2048 x 1536P 18/25/30fps / 2560 x 1440P 15/25/30 FPS /2592 x 1944P 12.5/20FPS

视频信号测试

1路Video IN BNC输入,支持PAL/NTSC制式

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

PoE电源输出

48V PoE电源输出,最大功率24W。

DC 12V电源输出

输出12V 最大直流电流约3A,为摄像机提供临时工作电源

屏幕投影

支持手机或PC端投影,实时接收工程宝屏幕画面。

智能界面

精简及普通两种用户界面可选。精简模式界面四宫格布局,简洁美观。普通用户界面可改变功能图标排序,自定义页面的图标个数。

主题功能

自定义功能图标、桌面及应用界面背景,修改界面滑动效果。

下拉菜单

下拉快捷菜单,PoE电源开关、仪表IP设置、LAN口流量监控等功能的快捷按钮。

音频测试

输入一路音频信号,测试声音是否正常,支持网络摄像机音频测试。可录音保存。

云台控制测试

可支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

电  源

外接电源

DC 12V(2A)

电池供电

内置7.4V聚合物锂电池,容量2400mAh

充    电

充电4-5小时,一次充电完成可正常使用约8小时

系统参数

操作设置

电容触摸屏,中文、英文OSD菜单,可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

126mm x 83mm x 33mm / 0.32kg

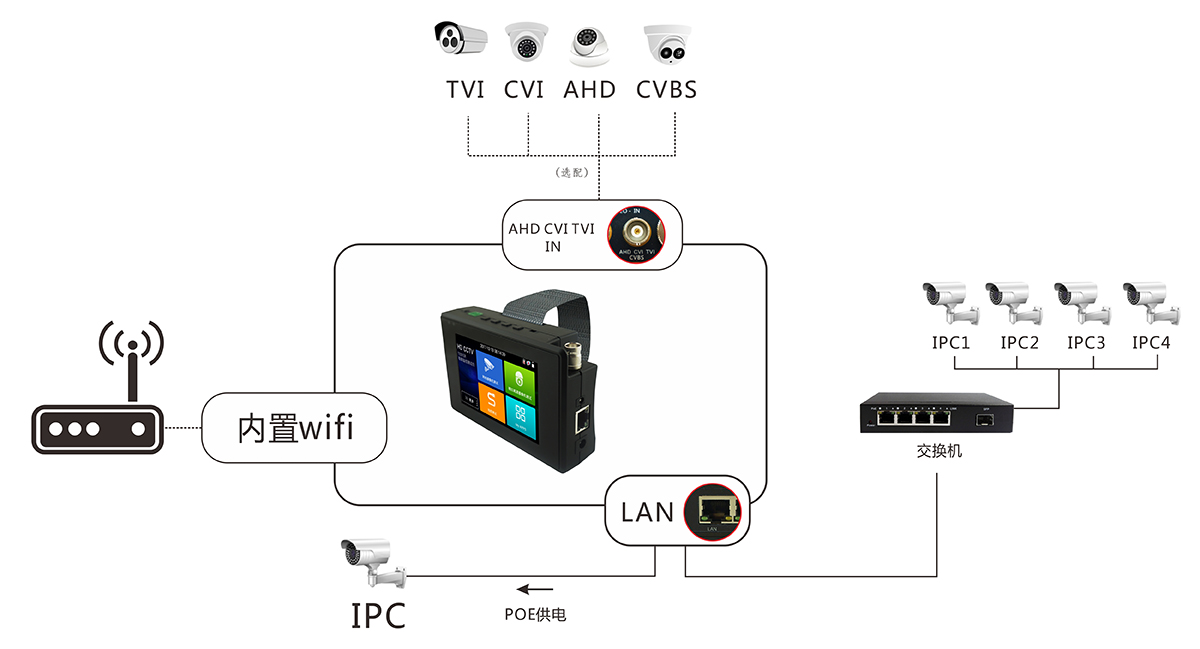

产品连接图:
