4K高清转换器 4K高清转换器 4K高清转换器
4K高清转换器
4K高清转换器
4K高清转换器

8MP测试/即插即用/性能稳定/兼容性强

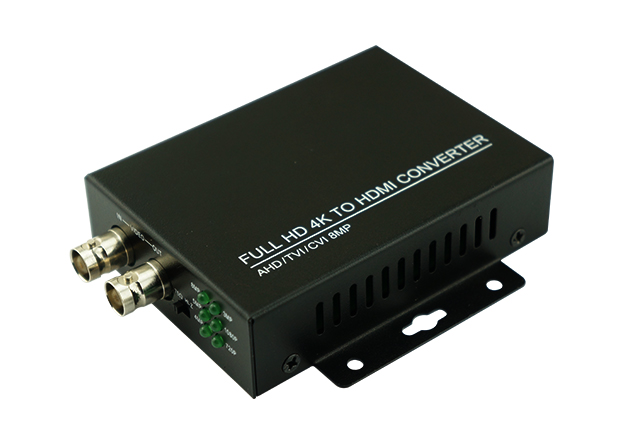

4K高清转换器

● CVI/TVI/AHD+CVBS转HDMI,HDMI输出1080P。

● 最高支持AHD5MP,TVI/CVI 8MP分辨率测试。

● 一路AHD/TVI/CVI/CVBS信号环出。

● 智能识别接入信号,指示灯直观显示。

● 支持红外线接收,支持同轴控制。

● 金属外壳,散热性强,性能稳定,自带底座,安装方便。




功能简介 技术参数 连接示意图 资料下载

功能介绍:

 CVI/TVI/AHD+CVBS转HDMIHDMI输出1080P,连接HDMI输出线,HD-LINK灯常亮,显示黄色灯。

 最高支持AHD5MP,TVI/CVI 8MP分辨率测试。

 一路AHD/TVI/CVI/CVBS环出。

 720P/1080P/3MP/4MP/5MP/8MP自动识别分辨率,指示灯直观显示。

 支持红外遥控UTC,支持同轴控制。

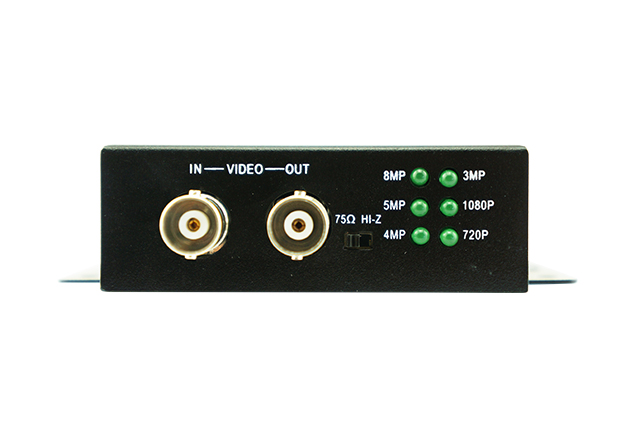

75Ω HI-Z阻抗开关:

 转换器的IN口连接视频监控摄像机时,而OUT不连接DVR时,请将阻抗开关拨向75Ω。当转换器的IN口连接监控摄像机,OUT口连接DVR时,请拨向HI-Z。



AHD/TVI/CVI支持分辨率帧率参数表:

同轴高清类型/分辨率

CVI

TVI

AHD

720P

1280 x 720P

25/30/50/60 FPS

1280 x 720P

25/30/50/60 FPS

1280 x 720P

25/30 FPS

1080P

1920 x 1080P

25/30 FPS

1920 x 1080P

25/30 FPS

1920 x 1080P

25/30 FPS

3 MP

——

2048 x 1536P

18/25/30 FPS

2048 x 1536P

18/25/30 FPS

4MP

2560 x 1440P

25/30 FPS

2688 x 1520P

15FPS

2560 x 1440P

15/25/30 FPS

2560 x 1440P

15/25/30 FPS

5MP

——

2592 x 1944P

12.5/20FPS

2592 x 1944P

12.5/20FPS

4K8MP

3840 x 2160P

 12.5/15 FPS

3840 x 2160P

 15 FPS

——


技术参数:


产品型号

HDC【*】型号可选

输入接口

一路CVI/TVI/AHD/CVBS BNC输入

输出接口

一路CVI/TVI/AHD/CVBS BNC输出,一路HDMI输出

阻抗

75Ω(转换器的IN口连接视频监控摄像机时,而OUT不连接DVR时,请将阻抗开关拨向75Ω。当转换器的IN口连接监控摄像机,OUT口连接DVR时,请拨向HI-Z)

输入电缆长度

500~700米,不同分辨率传输距离不一样

电  源

外接电源

DC 5V(1A)

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

109mm x 94mm x 25mm / 0.18kg

备注

HDC/T模块支持TVI8MP,CVBS,CVI4MP和AHD5MP

HDC/C模块支持CVI8MP,CVBS,不支持其他制式


电源连接:

 本设备采用5V 1A电源供电,连接电源就可正常开机使用,POWER指示灯常亮。
