OTDR光时域反射仪 MT-8510/MT-8500
● 8英寸大屏1920x1200高清电容式触摸屏+全新系统。
● OTDR 双波长光纤检测，高动态范围，最大测量距离150Km。
● SFP光模块、稳定光源、光功率、红光源等光纤检测功能
● 高隔离度滤波技术，可带光测试（1610波长）。
● 事件地图功能，智能链路分析，定位连接点/熔接点。
● 多轨迹查看，可最多同时查看4条曲线，综合分析，结果更准确。
● 中文操作和存储测试曲线，可缩放移动曲线，查看细节。
● OTDR测试结果保存为EXCEL、PDF或截图等文件。
● 支持H.265、4K主码流测试。
● 网络测试，PING、IP地址冲突检测、IP扫描等。
● 支持TVI8MP，CVI8MP，AHD8M。
● 模拟TV，HDMI输入支持4K30帧；VGA输入。
● 48V/30W POE供电，DC 12V 3A，DC 24V 2A供电输出。
● 带隔离保护数字万用表
● 支持远程控制、手机投影。
● 可选激光测距80米、GPS/北斗双模定位等
功能简介
技术参数
连接示意图
资料下载
产品特点：集成大屏幕，OTDR、光纤测试和SFP光网络测试、网络摄像机/同轴高清摄像机/CVBS普清模拟摄像机测试、模拟TV(HDMI输入)、VGA输入、网络测试、线缆测试、寻线寻电、万用表为一体的多功能OTDR工程宝。
OTDR/光纤测试/SFP光网络测试
OTDR 波长1310/1550/1610可选，动态26/28/30/32/34dB可选，最大测量距离150Km。（波长/动态范围可选）NEW
高隔离度滤波技术，可带光测试（1610波长）。NEW
来光检测功能，防止OTDR模块被光纤中的光信号损坏，同时也避免因光纤中存在光信号干扰导致测试结果不准确（非带光测试型号）。NEW
OTDR自动量程模式，无需设置任何参数，一键测试，程序自动匹配参数进行测试，快速获得测试结果。NEW
OTDR专业设置模式，提供量程、脉冲宽度、测试时间、非反射门限、折射率等参数设置，获得更加精准测试结果。NEW
测试光纤链路长度、损耗、衰减系数等，准确定位连接点/熔接点；以及检测连接点/熔接点处的损耗等。NEW
事件地图功能，将曲线信息可视化直观呈现，通俗易懂；智能自动分析连接点、熔接点、光纤链路的损耗等数值是否合格达标。NEW
可保存和查看测试曲线，支持缩放、移动查看曲线，分析曲线事件点等细节。提供“otdr、sor”两种格式可选。中文操作和存储，保存曲线≥30000条。
多轨迹曲线查看，可同时打开最多4条曲线，进行测试结果对比，或对同一光纤修复前后测试结果对比等。
支持生成OTDR测试报告，包含曲线轨迹图、参数设置、光纤事件信息、光纤链路信息等，可保存为EXCEL、PDF或截图等文件。NEW
稳定光源，CW/270/330/1000/2000Hz模式可选。NEW
损耗测试，光纤或光器件的损耗值检测。NEW
千兆SFP，支持插入SFP光模块，用于光纤网络测试；NEW
红光源故障定位和激光功率计。
网络/同轴摄像机测试功能
首家采用8英寸1920x1200IPS高清全视角电容式触摸屏，亮度更高，摄像机图像显示更流畅、清晰；
支持H.265+,H.265/H264编码的摄像机测试，主码流测试图像分辨率高达4K；
升级CVI5.0音频测试，支持TVI8MP/CVI8MP/AHD8MP/最高分辨率图像测试、同轴视控及菜单调用，支持拍照、录像、放大，回放；NEW
睿智IP摄像机测试，集成POE或DC12V供电及功率显示；IP地址扫描、摄像机图像显示；网络质量、实时上传/下载速率检测；DHCP信息等多种实用功能;
极速ONVIF一键生成摄像机测试报告，包含摄像机IP地址、分辨率、编码等相关信息；支持跨网段测试；支持音视频同步测试；人脸识别等更多功能;
海康/大华测试工具支持批量激活、修改IP，自定义修改通道名称、重置密码、视频遮挡报警等；
华为、宇视、天视通、雄迈、天地伟业等多个主流摄像机专用测试工具；
内置2.4G无线WIFI功能，可测试无线网络摄像机，支持创建WIFI热点；内置WIFI分析仪，可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等
48V/30W POE供电，DC 12V 3A，DC 24V 2A供电输出。
模拟TV，使用OTDR检测完光纤到电视机顶盒之后，可使用表模拟TV，使用HDMI连接进行电视画面通讯测试。支持HDMI高清数字信号输入，最高分辨率可达4K 30帧。支持录像、拍照和回放。
2K 60F VGA输入；
线缆测试功能
网线TDR测试，测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数；
网线线序检测，端口通断远端/中端/近端错误检测，短路检测等；
全新数字型寻线器，抗干扰无杂音；寻线+排序同时测试，快速验证寻线结果；支持寻电，感应式非接触寻电功能，更加安全。AC12-1000V，频率50/60Hz交流电电压感应，声光双重警报，支持区分零火线。（选配）
带隔离数字万用表，高精度、全功能、中文数字万用表，测量电流、电压、电阻、通断性测试、二极管、电容等。（选配）
网络测试
高级网络工具是集合网络工具、链路工具、线缆测试的综合测试工具。可进行IP扫描、路由跟踪、Socket调试、ping包测试、DHCP、PPPOE拨号测试、OUI查询、DNS优选、链路统计、LLDP测试、端口查找等多种网络测试；
激光测距/镜头焦距测试功能
激光测距，量程80m，精度±3mm。支持长度、边长、面积、体积多种测量模式，可累加和保存测试结果。NEW
镜头焦距测算，通过测试与监控位置距离，进行推荐镜头。可显示实时画面，模拟2.8/3.6/4/6/8/12/16/25mm不同镜头大小显示区域，进行镜头选购参考。NEW
其他功能
电源管理，测试PoE交换机、 PoE摄像机等设备电压及功率，测试DC12V电源输入、仪表本机DC12V输出的电压及功率；
北斗/GPS双模式定位功能；（选配）
4K彩条发生器，发送CVI/TVI/AHD/CVBS多种类型、分辨率（支持4K）彩色图型条视频测试信号。可用于检测视频线缆是否适用于同轴高清视频信号传输；（选配）
屏幕投影功能，新增互联网和局域网操控，支持手机或PC端投影。手机安装工程宝屏幕投影APP，实时接收工程宝屏幕画面，或PC端使用VLC播放器，方便监控安装人员共享信息。
大容量聚合物锂电池供电，工作时间长达11小时。
OTDR技术规格 | ||||||||
波长(nm) | 1310/1550 | 1610 | ||||||
动态范围(dB)1 | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
来光检测 | 支持 | 不支持 | ||||||
带光测试 | 不支持 | 支持 | ||||||
事件盲区(m)2 | ≤2 | |||||||
衰减盲区(m)3 | ≤10 | |||||||
量程范围(km) | 0.5、1、2、5、10、25、50、100、200 | |||||||
脉冲宽度(ns) | 5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000 | |||||||
测试精度 | ±（1 m +取样间隔+0.005% x 测试距离） | |||||||
测量时长 | 5s~3min，实时 | |||||||
线性度(dB/dB) | ±0.05 | |||||||
最小距离分辨率(m) | 0.05 | |||||||
采样点数(K) | 32- 128 | |||||||
损耗阈值(dB) | 0.05 | |||||||
损耗分辨率(dB) | 0.01 | |||||||
文件格式 | SOR标准文件格式/ PDF/ EXCEL | |||||||
数据存储 | 内存8G+TF卡 | |||||||
接口类型 | FC-PC,SC-PC | |||||||
备注：1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。 2、动态范围是在最大脉冲宽度，动态范围是在200km/20000ns/3min条件下测得的数据。 3、盲区测量条件：反射事件在5Km以内，回波损耗为45dB，使用最小的脉宽进行测量。 4、TF需要自行购买。 | ||||||||
产品型号 | MT-8500【*】型号可选 | ||
显示屏： | 8.0寸，IPS高清全视角电容式触摸屏，分辨率1920x1200。 | ||
SFP光模块端口 | 1个千兆SFP光模块插槽。 | ||
网络端口 | 10/100/1000M 自适应，RJ45。 | ||
WIFI | 内置双频段2.4G无线WIFI，最大速率150M，接收无线网络摄像机图像等。 | ||
WIFI分析仪 | 内置WIFI分析仪，可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。 | ||
H.265主码流测试 | 硬件解码，支持H.265主码测试摄像机图像，最高分辨率4K，可测试1200W摄像机 | ||
IP摄像机测试 | DC12V/POE 48V供电及功率检测、网络信息、IP地址搜索、图像显示等功能一体。 | ||
NON-ONVIF (私有协议)
| ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。 | ||
IP探索 | 全网段寻找摄像机IP地址。 | ||
极速ONVIF | 自动登录播放图像,修改IP、通道名称等参数，生成测试报告等。 | ||
海康测试工具 | 海康摄像机一键激活、图像测试，可修改用户名、密码、编码格式、IP地址和通道名称等参数。支持批量激活、修改视频设置、IP地址、恢复出厂设置等。 | ||
大华测试工具 | 大华摄像批量激活、图像测试，输入重置预留手机号，可修改用户名、密码、IP和通道名称等参数。 | ||
TVI 4.0视频信号测试* | 1路CVI IN BNC输入，分辨率支持 4K/8MP_3840x2160p 12.5/15fps, 5MP_2592x1944p12.5/20fps, 4MP_2688x1520p 15fps，4MP_2560x1440P 15/25/30fps, 3MP_2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， 支持音频检测，同轴视控，菜单调用。 | ||
CVI5.0视频信号测试* | 1路CVI IN BNC输入，分辨率支持 4K/8MP_3840x2160p 12.5/15fps， 6MP_2880x1920p 20fps， 5MP_2592x1944P 20fps，5MP_2880 x1620P 25 fps， 4MP_2560x1440p 25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， 支持音频检测，支持同轴视控，菜单调用。（仅支持1080p格式下的音频检测） | ||
AHD4.0视频信号测试* | 1路AHD IN BNC输入，分辨率支持 4K/8MP_3840x2160p 15fps, 5MP_2592x1944p12.5/20fps, 4MP_2560x1440p 15/25/30fps, 3MP_2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30fps， 支持同轴视控，菜单调用。 | ||
CVBS视频信号测试 | 1路Video IN BNC输入，1路Video OUT BNC输出，支持PAL/NTSC制式。 | ||
视频图像放大 | 支持模拟视频图像放大，IP网络摄像机图像放大和移动。 | ||
视频拍照、录像、相片浏览、录像回放 | 对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。 | ||
网线TDR测试 | 测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数。 | ||
HDMI输入 | 一路HDMI输入，最高分辨率支持4K 30帧 4K_3840*2160 24/25/30fps /2K_2560*1440P 60fps / 1920×1080p 24/25/30/50/59/60fps /1920×1080i 50/58/60fps / 1280×720p 25/30/50/59/60fps /720×480p 60fps /720×576p 60fps / 1024×768p 60fps /1280×1024p 60fps /1600×1200p 60fps /1440×900p 60fps/800×600p 60fps等。 | ||
VGA输入 | 一路VGA信号输入，可当显示器。支持分辨率如下： 1280x1024/960/800/768/720P 60FPS，1152x870P 60FPS，1024x768P 60FPS，800x600P 60FPS，640x480P 60FPS。 | ||
PoE电源输出 | 48V PoE电源输出，最大功率30W。 | ||
DC 12V电源输出 | 输出12V 最大直流电流约3A，为摄像机提供临时工作电源。 | ||
USB 5V电源输出 | 5V 2A电源输出功能，可作为手机充电宝功能。 | ||
下拉菜单 | PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。 | ||
音频测试 | 输入一路音频信号，测试声音是否正常，可录音保存。 一路音频输出，用于连接耳机。 | ||
云台控制测试 | 支持RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议。 | ||
4K彩色发生器* | 通过视频OUT端口，发送CVI/TVI/AHD/CVBS多种类型、分辨率彩色图型条视频测试信号。 CVI彩条支持分辨率帧率 4K/8MP_3840x2160p 12.5/15fps， 5MP_2592x1944P 20fps， 4MP_2560x1440p 25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， TVI彩条支持分辨率帧率 4K/8MP_3840x2160p 12.5/15fps, 5MP_2592x1944p12.5/20fps, 4MP_2560x1440P 15/25/30fps, 3MP_2048x1536p 18fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， AHD彩条支持分辨率帧率 4K/8MP_3840x2160p 15fps, 5MP_2592x1944p12.5/20fps, 4MP_2560x1440p 15/25/30fps, 3MP_2048x1536p 18fps， 1920x1080p 25/30fps， 1280x720p 25/30fps， CVBS彩条支持制式:PAL/NTSC。 | ||
UTP网线测试 | 新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。 | ||
协议代码捕捉 | 内置串口工具，可接收、显示控制设备发出的RS485协议代码数据，也可发送十六进制代码。 | ||
网络测试功能 | IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。 | ||
寻线功能 | 采用先进复用技术，寻线和排序同时测试。寻线器寻到网线后，网线接到UTP口，直接显示网线线序。直通，交叉，直接指示，不需要看跑马灯，支持寻屏蔽网线。 | ||
寻电功能 | 电压范围 | AC12-1000V | |
频率 | 50/60Hz | ||
报警方式 | 声光双重报警 | ||
安全等级 | CAT.III 1000V / CAT.IV 600V;CE | ||
PoE/PSE电压测试 | 显示供电电压的大小及线路连接情况。 | ||
内置摄像头* | 1300万高清摄像头。 | ||
激光测距* | 量程80m，精度±3mm，激光等级2，激光类型635nm，<1mW | ||
数字万用表 | AC/DC电压，AC/DC电流、电阻、电容测试、二极管测试、通断测试等，测试速度3次 / 秒，读数范围-6600～+6600。 | ||
光功率计测量 | 波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm | ||
可见红光源 | 发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。 | ||
TDR断点和短路测量* | 测量BNC线、网线、电话线等线缆断开或短路的位置，最大测试距离1.2KM。 | ||
电 源 | |||
外接电源 | DC 12V（2A） | ||
电池供电 | 内置7.4V聚合物锂电池，容量7800mAh。 | ||
充 电 | 充电3.5小时,一次充电完成可正常使用11小时。 | ||
系统参数 | |||
操作设置 | 电容触摸屏，中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单，可选。 | ||
自动待机 | 关闭/5-30分钟。 | ||
工作环境及规格 | |||
工作温度 | -10℃---+50℃ | ||
工作湿度 | 30%-90% | ||
外形尺寸 | 274mmX171mmX50mm / 1.2Kg | ||

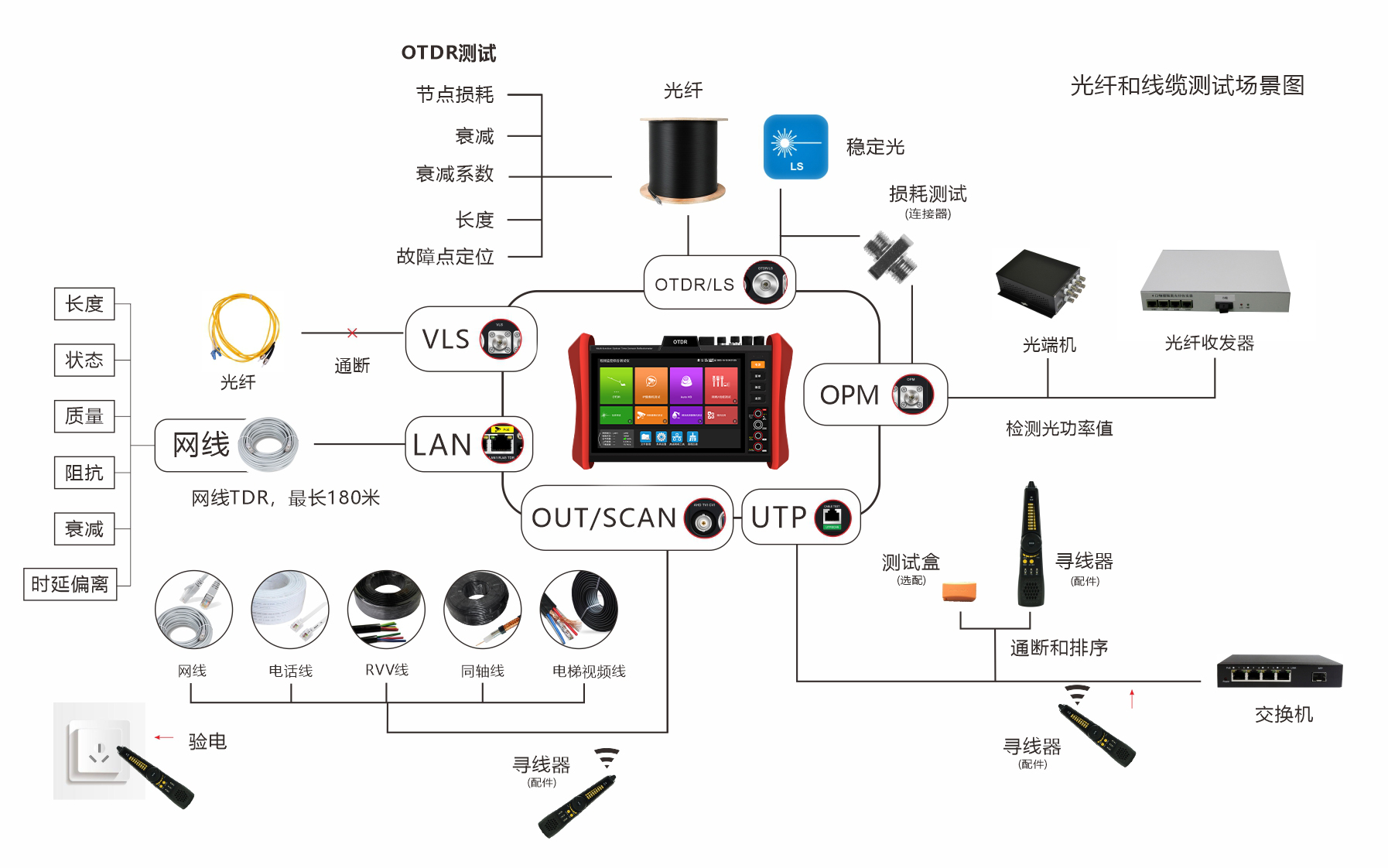

OTDR/光纤/线缆测试连接图
应用场景图
