2K屏/双千兆以太网口/智能快充/电平测试

高清大屏,流畅细腻

V 8

●  8.0英寸2K高清视网膜屏+全新系统,画面更清晰流畅。

●  双千兆以太网口,实时视频流量、主干网络流量监控等。

●  智能快充,大容量电池约3.5小时可充满。

●  升级版4窗口ONVIF,支持4路H.264/1080P,单通道4K主码流显示、支持生成测试报告等。

●  创新同轴高清电平测量,信号峰峰值、突发、同步电平检测。参考值、阀值可编辑,支持生成测试报告。

● BNC衰减测试,测试同轴线缆衰减值。判断线缆质量。

● 海康大华测试工具支持批量激活,批量修改IP,支持自定义修改通道名称

●  HDMI输入,最高分辨率1080P,HDMI 4K输出。

●  新增网线TDR测试。

●  支持创建WIFI热点, 新增屏幕投影功能。

●  新增12V 3A,48V/25.5W PoE供电输出。

●  PoE、DC12V电压及功率测试。

双网口.png 快充.png 1521705403108067.png 1521705411116723.png 1521705441133933.png 1521705441828034.png

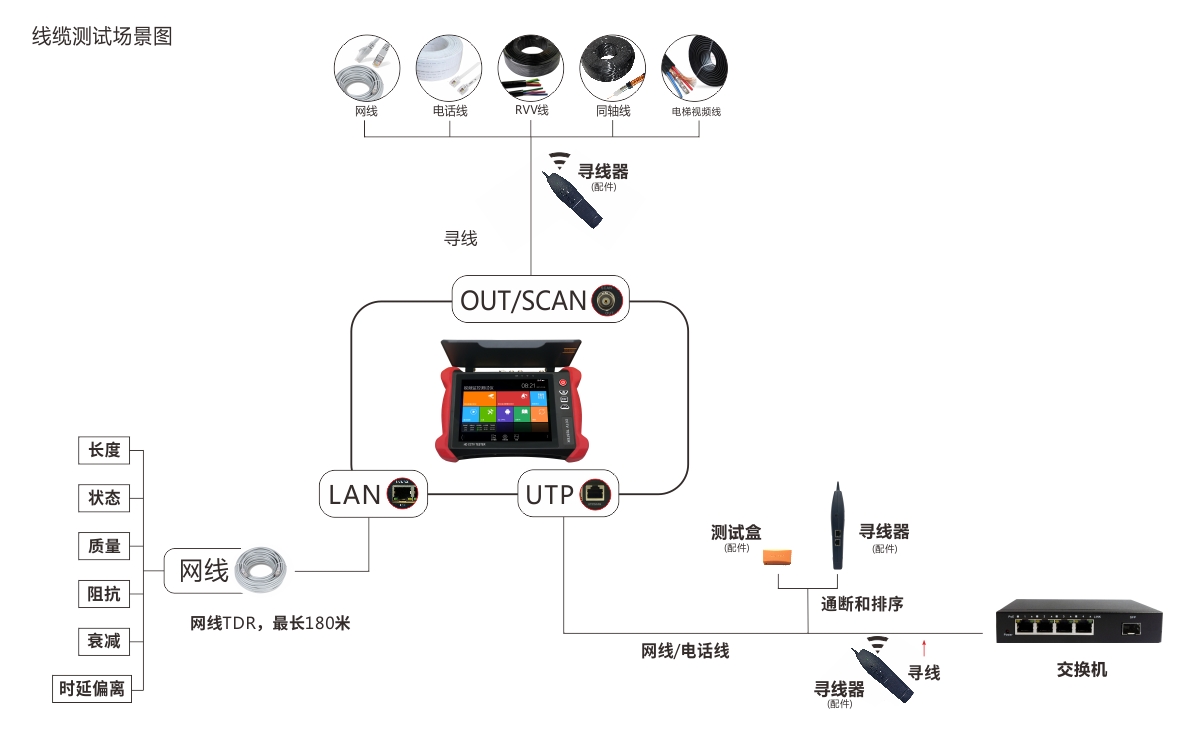

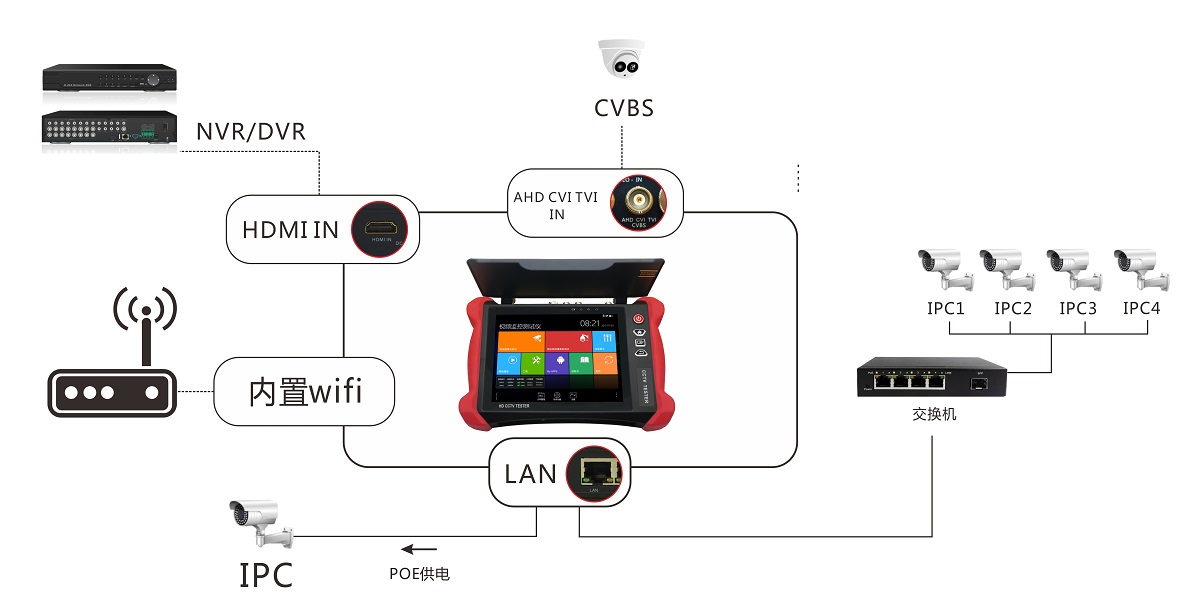

功能简介 技术参数 连接示意图 资料下载

摄像机测试功能

●  首家采用8英寸2048x1536 IPS高清2K全视角视网膜电容式触摸屏,亮度更高,摄像机图像显示更流畅、清晰;NEW

● 双千兆以太网口,10/100/1000M自适应,实时检测网络视频带宽,主干网络流量监控等。NEW

● 智能快充技术,大容量电池约3.5小时可充满,实现充电10分钟,施工半小时,更好的增加工作效率。NEW

● 模拟高清电平综合测试,硬件高速采样和处理技术,精准测量视频峰峰值、同步电平和突发电平,一键生成测试报告,综合同轴高清、模拟视频,一键链接,一键出图。NEW

●  全新硬件解码,支持H.265解码。摄像机在H.265/H.264编码模式下,主码流测试图像分辨率高达4K;NEW

● 新款海康测试工具,支持批量激活、批量修改IP,修改用户名密码等参数,新增自定义修改通道名称,三种字体大小随意调节,摄像机时间可自定义位置显示,更方便。可恢复出厂设置等。NEW

● 新款大华测试工具,支持批量激活大华摄像机,批量修改IP地址,预留手机号用于密码找回,新增自定义修改通道名称,可修改用户名、密码等参数;NEW

● 多路预览,最高支持16路摄像机同时预览,一键链接到onvif播放图像。NEW

● 高级链路监控,支持以太网统计,错误帧统计,帧长统计,网口回环测试等。NEW

● 12V电源测试,可针对摄像机电源的电压,电流和功率测量。实时监控12V电源给摄像机供电时的工作状态,一键生成测试报告,保存测试数值。NEW

●  支持HD-SDI/EX-SDI/3G-SDI摄像机图像测试,支持拍照、录像、放大,回放;

●  IP探索增强版,更快、更准!盲测,未知IP摄像机秒出IP地址;

●  极速ONVIF一键生成摄像机测试报告,包含摄像机IP地址、分辨率、编码等相关信息;支持跨网段测试;支持音视频同步测试;一键激活海康摄像机和修改IP等更多功能;NEW

●  支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试;

●  支持网络PTZ控制功能(ONVIF),手势上下左右等滑动,控制云台转动;

●  PoE DC48V 电源输出,最大功率25.5W;

●  12V 3A直流电源输出;

其他功能

● BNC衰减测试,硬件高速采样处理技术,实时测试同轴线缆衰减值。即插即用,参考表格比对;NEW

● 增强型寻线器,全新外观,指示灯+旋钮式音量调节键,科技感更强;数字+模拟两种模式,全新数字模式,抗干扰能力更强劲,拒绝杂音,寻线更精准;NEW

●  支持HDMI高清数字信号输入,最高分辨率可达1080P。支持录像、拍照和回放。同时支持HDMI信号输出,最高分辨率4K.可将当前屏幕显示内容通过输出,输出分辨率可切换4K/1080P/720P;NEW

●  网线TDR测试,测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数;NEW

●  测试PoE交换机、 PoE摄像机等设备电压及功率,测试DC12V电源输入、仪表本机DC12V输出的电压及功率;NEW

●  全新滴胶背光灯按键,拥有更优质的手感,黑暗环境键盘依然清晰可见;NEW

●  全新遮光板,无惧强光,强光下屏幕清晰显示;NEW

●  屏幕投影功能,支持手机或PC端投影。手机安装工程宝屏幕投影APP,实时接收工程宝屏幕画面,或PC端使用VLC播放器,方便监控安装人员共享信息。

●  内置无线WIFI功能,可测试无线网络摄像机,支持创建WIFI热点;

●  支持CVBS回路测试,仪表回路发送及接收CVBS彩条信号,快速测试BNC线缆;

●  全新系统,可自行安装运行IPC厂家的手机或平板移动客户端软件,也可安装APK格式QQ、微信或其他应用;

●  支持屏幕截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面;

●  视频拍照、录像功能,首创中文名字存储,便于文件的查找;

●  支持4K高清视频录像文件和MP4等电影媒体文件播放;

●  模拟视频图像显示、PTZ云台控制、图像放大、拍照、录像、回放等功能;

●  首创视频电平测量功能,测量模拟视频信号的峰峰值、同步电平、突发电平;

●  PoE电压测量、PING、IP地址扫描、端口闪烁、等网络测试功能;

●  增强型网线测试,测试网线、电话线排序及通断,测试盒有特殊编号(需定制),可进行线头查找,

●  5V 2A电源输出,可作为手机充电宝功能;

●  音频输入和输出功能;

●  大容量聚合物锂电池供电,工作时间长达13小时。


产品型号

V8型号

显示屏:

8寸,IPS高清全视角视网膜电容式触摸屏,分辨率2048x1536

网络端口

双千兆以太网口,10/100M/1000M 自适应,RJ45

WIFI

内置无线WIFI,速率150M,接收无线网络摄像机图像等。

H.265主码流测试

硬件解码,支持H.265主码测试摄像机图像,最高分辨率4K,可测试1200W摄像机

一屏双显

网络和模拟摄像机同时测试。

IP摄像机测试

ONVIF(带PTZ云台控制),ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

IP探索

全网段寻找摄像机IP地址

4窗口ONVIF

4窗口ONVIF,自动登录播放图像,支持修改IP,通道名称,生成测试报告等。

海康测试工具

海康摄像机批量激活,批量修改IP,自定义修改通道名称,可修改用户名、密码等参数。

大华测试工具

大华摄像机批量激活,批量修改IP,自定义修改通道名称,可修改用户名密码等。

CVBS视频信号测试

1路Video IN BNC输入,1路Video OUT BNC输出,支持PAL/NTSC制式

模拟高清电平综合测试

测量视频信号的峰峰值、同步电平、突发电平。参考值,阀值对比,支持一键生成测试报告。

视频图像放大

支持模拟视频图像放大,IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

双网口网线TDR测试

测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数

HDMI输入

一路HDMI输入,支持分辨率720×480p /720×576p /1280×720p /1920×1080p /1024×768p/1280×1024p /1280×900p /1440×900p。

HDMI输出

一路HDMI输出,分辨率4K(3840x2160p)。

PoE电源输出

48V PoE电源输出,最大功率25.5W。

DC 12V电源输出

输出12V 最大直流电流约3A,为摄像机提供临时工作电源

USB 5V电源输出

5V 2A电源输出功能,可作为手机充电宝功能。

主题功能

自定义功能图标、桌面及应用界面背景,修改界面滑动效果。

同屏异显

可开启HDMI输入小窗口,屏幕可同时显示HDMI输入信号及网络摄像机等信号。

下拉菜单

PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号,测试声音是否正常,可录音保存。一路音频输出,用于连接耳机。

云台控制测试

支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

彩色图像发生器

通过视频OUT端口,发送PAL/NTSC多制式彩条发生器,以及蓝、黑纯色信号。

UTP网线测试

测试任意两线或两线以上的网线,屏幕上显示连接顺序和网线编号。

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

寻线功能

数字+模拟两种模式,全新数字模式,抗干扰能力更强劲,拒绝杂音,寻线更精准

BNC衰减测试

实时测试BNC线缆衰减值,参考表格比对,更方便测试BNC线缆质量。

PoE/PSE电压测试

显示供电电压的大小及线路连接情况。

电  源

外接电源

DC 12V(2A)

电池供电

内置7.4V聚合物锂电池,容量7000mAh

充    电

智能快充,约3.5小时充满,,一次充电完成可正常使用13小时

系统参数

操作设置

电容触摸屏,中文、英文OSD菜单,可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

264mm x 182mm x 43mm / 1.12Kg
