OTDR带光测试/万用表/光功率计/红光源/网线测试/线缆长度测试/网络&交换机测试

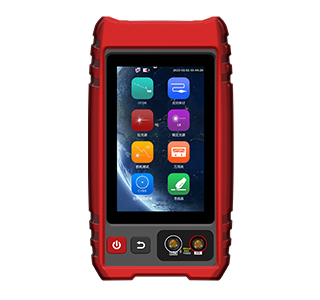

OTDR光时域反射仪 M0T-33
● 5.55英寸高清OLED触摸屏。
● OTDR 双波长光纤检测，高动态范围，最大测量距离100Km。
● 高隔离度滤波技术，可带光测试（1610波长）。
● 来光检测，（非带光检测型号）
● 事件地图功能，智能链路分析，定位连接点/熔接点。
● 多轨迹查看，可最多同时查看4条曲线，综合分析，结果更准确。
● 中文操作和存储测试曲线，可缩放移动曲线，查看细节。
● OTDR测试结果保存为EXCEL、PDF或截图等文件。
● 网线测试，水晶头压接测试，线缆长度测试等
● 长度测量，可测网线、BNC线、电源线等，最长3Km（仅开路）
● 网线TDR测试，可测开短路，最长600米
● PPPOE拨号检测，交换机端口检测等
● 网络测试，PING、IP地址冲突检测、IP扫描等
功能简介
技术参数

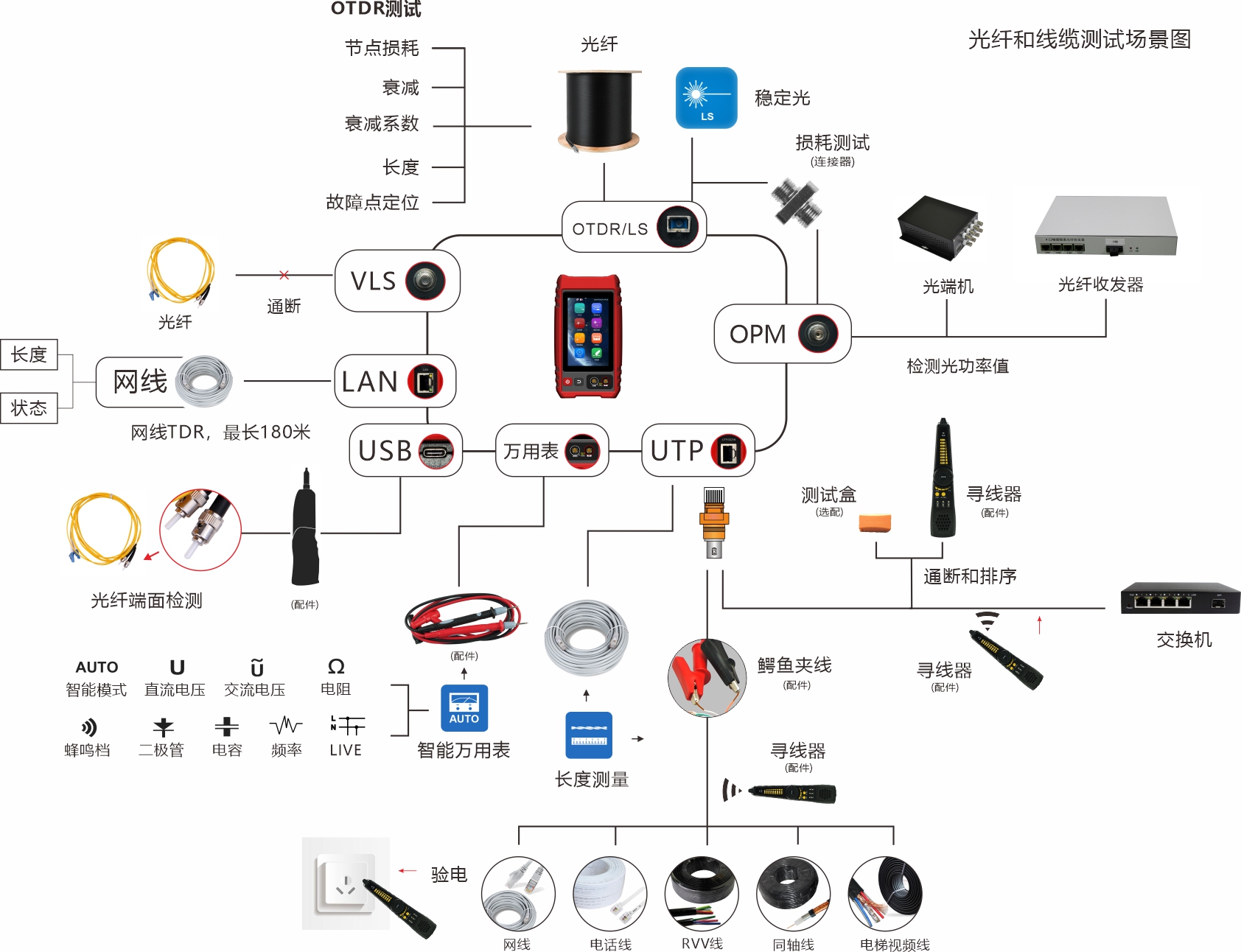

连接示意图
资料下载
OTDR/光纤测试
• OTDR 波长1310/1550/1610可选，动态24/26/28dB可选，最大测量距离100Km。（波长/动态范围可选）
• 高隔离度滤波技术，可带光测试（1610波长）。
• 来光检测功能，防止OTDR模块被光纤中的光信号损坏，同时也避免因光纤中存在光信号干扰导致测试结果不准确（非带光测试型号）。NEW
• OTDR自动量程模式，无需设置任何参数，一键测试，程序自动匹配参数进行测试，快速获得测试结果。NEW
• OTDR专业设置模式，提供量程、脉冲宽度、测试时间、非反射门限、折射率等参数设置，获得更加精准测试结果。
• 测试光纤链路长度、损耗、衰减系数等，准确定位连接点/熔接点；以及检测连接点/熔接点处的损耗等。
• 事件地图功能，将曲线信息可视化直观呈现，通俗易懂；智能自动分析连接点、熔接点、光纤链路的损耗等数值是否合格达标。
• 可保存和查看测试曲线，支持缩放、移动查看曲线，分析曲线事件点等细节。提供“otdr、sor”两种格式可选。中文操作和存储，保存曲线≥30000条。
• 多轨迹曲线查看，可同时打开最多4条曲线，进行测试结果对比，或对同一光纤修复前后测试结果对比等。
• 支持生成OTDR测试报告，包含曲线轨迹图、参数设置、光纤事件信息、光纤链路信息等，可保存为PDF或截图等文件。NEW
• 稳定光源，CW/270/330/1000/2000Hz模式可选。
• 损耗测试，光纤或光器件的损耗值检测。
• 红光源故障定位和激光功率计。
显示屏
• 首家采用5.55英寸1280x720 OLED高清触摸屏，亮度更高，阳光下也清晰；
线缆测试功能
• 网线TDR测试，测试网线线对状态、长度，可支持网线开短路状态长度测试，最大支持测试距离600米；（仅MOT-51）NEW
• 网线线序检测，端口通断远端/中端/近端错误检测，短路检测等；（仅MOT-51）
• 测量BNC线、网线、电话线等线缆断线（开路状态）位置，最大测试距离3千米，不支持短路长度检测。（仅MOT-51）
• 全新数字型寻线器，抗干扰无杂音；寻线+排序同时测试，快速验证寻线结果；支持寻电，感应式非接触寻电功能，更加安全。AC12-1000V，频率50/60Hz交流电电压感应，声光双重警报，支持区分零火线。（选配）NEW
网络/交换机测试
集合IP扫描、IP地址冲突检测、ping包测试、PPPOE拨号测试、LLDP交换机端口检测、端口闪烁等多种网络和交换机测试。（仅MOT-51）NEW
其他功能
• 高亮度LED照明灯。
• 大容量锂离子电池供电，工作时间达6小时。
型号 | MOT-33 | ||||||||
OTDR参数 | |||||||||
波长(nm) | 1550 | 1310/1550 | 1610 | ||||||
动态范围(dB) | 24 | 26/24 | 26 | ||||||
来光检测 | 不支持 | 支持 | 不支持 | ||||||
带光测试 | 1310/1490/1577/1625 | 不支持 | 1310/1490/1550/1577 | ||||||
事件盲区(m) | ≤1.6 | ||||||||
衰减盲区(m) | ≤8 | ||||||||
量程范围(km) | 0.5、1、2、5、10、25、50、100、200 | ||||||||
脉冲宽度(ns) | 5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000 | ||||||||
测试精度 | ±（1 m +取样间隔+0.005% x 测试距离） | ||||||||
测量时长 | 5s~3min，实时 | ||||||||
线性度(dB/dB) | ±0.05 | ||||||||
最小距离分辨率(m) | 0.125 | ||||||||
采样点数(K) | 32 | ||||||||
损耗阈值(dB) | 0.05 | ||||||||
损耗分辨率(dB) | 0.01 | ||||||||
文件格式 | SOR标准文件格式/ PDF/ EXCEL | ||||||||
数据存储 | 内存8G+TF卡 | ||||||||
接口类型 | SC-UPC | ||||||||
显示屏： | 4.0英寸， 高清触摸屏，分辨率800x480。 | ||||||||
网络端口 | 10/100/1000M 自适应，RJ45。 | ||||||||
网线TDR测试 | 测试网线线对状态、长度，最大支持600米 | ||||||||

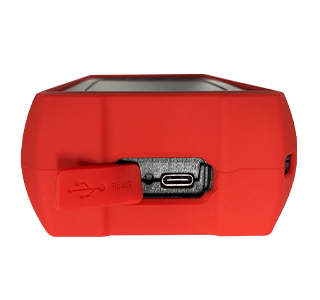

USB C数据接口 | USB TypeC接口，支持MTP媒体传输协议，可连接电脑传输内部存储数据。 | ||||||||
UTP网线测试 | 新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。 | ||||||||
水晶头压接测试 | 单边水晶头压接1-8引脚通断检测，线长1米或以上支持此功能 | ||||||||
长度测量 | 测量BNC线、网线、电话线等线缆断线（开路状态）位置，最大测试距离3千米，不支持短路长度检测。 | ||||||||
网络测试功能 | IP地址扫描、PING包测试、交换机端口LLDP检测、交换机端口闪烁、PPPOE拨号上网、FTP拷贝文件等。 | ||||||||
数字万用表 | AUTO智能档测试AC/DC电压/电阻/通断；AC/DC电压，电阻、电容测试、二极管测试、通断测试等，测试速度3次 / 秒，读数范围-6600～+6600。 | ||||||||
光功率计测量 | 波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+6dBm | ||||||||
可见红光源 | 发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。 | ||||||||
稳定光源技术规格 | |||||||||
输出波长 | 1550 | ||||||||
输出功率 | -5dBm~0dBm可调 | ||||||||
频率 | 270Hz/330Hz/1kHz/2kHz | ||||||||
稳定度 | CW，土0.2dB/15min(开机预热15min后测试) | ||||||||
电 源 | |||||||||
外接电源 | USB Type-C 5V（2A） | ||||||||
电池供电 | 内置3.7V锂电池，容量4000mAh。 | ||||||||
充 电 | 充电约3.5小时,一次充电完成可正常使用约6小时。 | ||||||||
系统参数 | |||||||||
操作设置 | 电容触摸屏，中文、繁体中文、英语等多种语言可选 | ||||||||
自动待机 | 关闭/5-30分钟。 | ||||||||
工作环境及规格 | |||||||||
工作温度 | -10℃---+50℃ | ||||||||
工作湿度 | 30%-90% | ||||||||
外形尺寸 | 160mm x 100mm x 45mm / 0.36kg | ||||||||
