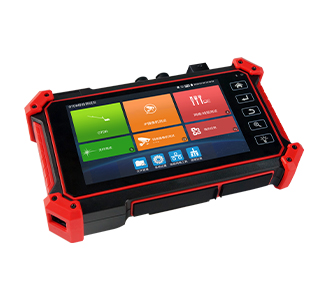

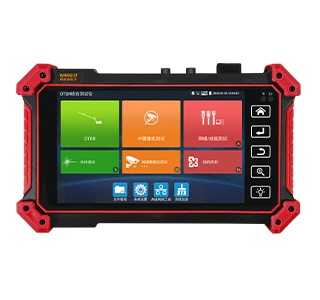

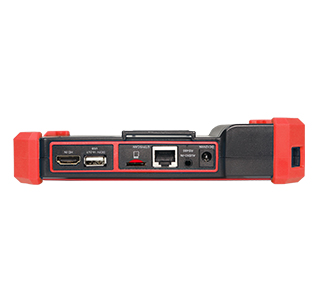

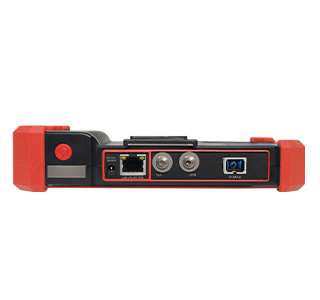

OTDR光时域反射仪 MT-5300
● 5.4英寸高清全视角电容式触摸屏+安卓10.0。
● OTDR 光纤检测，高动态范围，最大测量距离100Km。
● 1550波长，支持支持1310/1490/1577/1610/1625带光检测
● 事件地图功能，智能链路分析，定位连接点/熔接点。
● 多轨迹查看，可最多同时查看4条曲线，综合分析，结果更准确。
● 中文操作和存储测试曲线，可缩放移动曲线，查看细节。
● OTDR测试结果保存为EXCEL、PDF或截图等文件。
● 支持H.265、4K主码流测试。
● 网络测试，PING、IP地址冲突检测、IP扫描等
● 支持远程控制、手机投影。
● 48V/30W POE供电，DC 12V 3A供电输出。
功能简介
技术参数
连接示意图
资料下载
OTDR/光纤测试
• OTDR 波长1550，动态24，最大测量距离100Km。
• OTDR自动量程模式，无需设置任何参数，一键测试，程序自动匹配参数进行测试，快速获得测试结果。NEW
• OTDR专业设置模式，提供量程、脉冲宽度、测试时间、非反射门限、折射率等参数设置，获得更加精准测试结果。NEW
• 测试光纤链路长度、损耗、衰减系数等，准确定位连接点/熔接点；以及检测连接点/熔接点处的损耗等。
• 事件地图功能，将曲线信息可视化直观呈现，通俗易懂；智能自动分析连接点、熔接点、光纤链路的损耗等数值是否合格达标。NEW
• 可保存和查看测试曲线，支持缩放、移动查看曲线，分析曲线事件点等细节。提供“otdr、sor”两种格式可选。中文操作和存储，保存曲线≥30000条。
• 多轨迹曲线查看，可同时打开最多4条曲线，进行测试结果对比，或对同一光纤修复前后测试结果对比等。
• 支持生成OTDR测试报告，包含曲线轨迹图、参数设置、光纤事件信息、光纤链路信息等，可保存为EXCEL、PDF或截图等文件。NEW
• 稳定光源，CW/270/330/1000/2000Hz模式可选。NEW
• 损耗测试，光纤或光器件的损耗值检测。NEW
• 红光源故障定位和激光功率计。
网络摄像机测试功能
• 首家采用5.55英寸1280x800IPS高清电容式触摸屏，亮度更高，摄像机图像显示更流畅、清晰；
• 支持H.265+,H.265/H264编码的摄像机测试，摄像机在H.265编码模式下，主码流测试图像最高支持分辨率8K/24FPS。摄像机在H.264编码模式下，主码流测试图像最高支持分辨率4K/30FPS。NEW

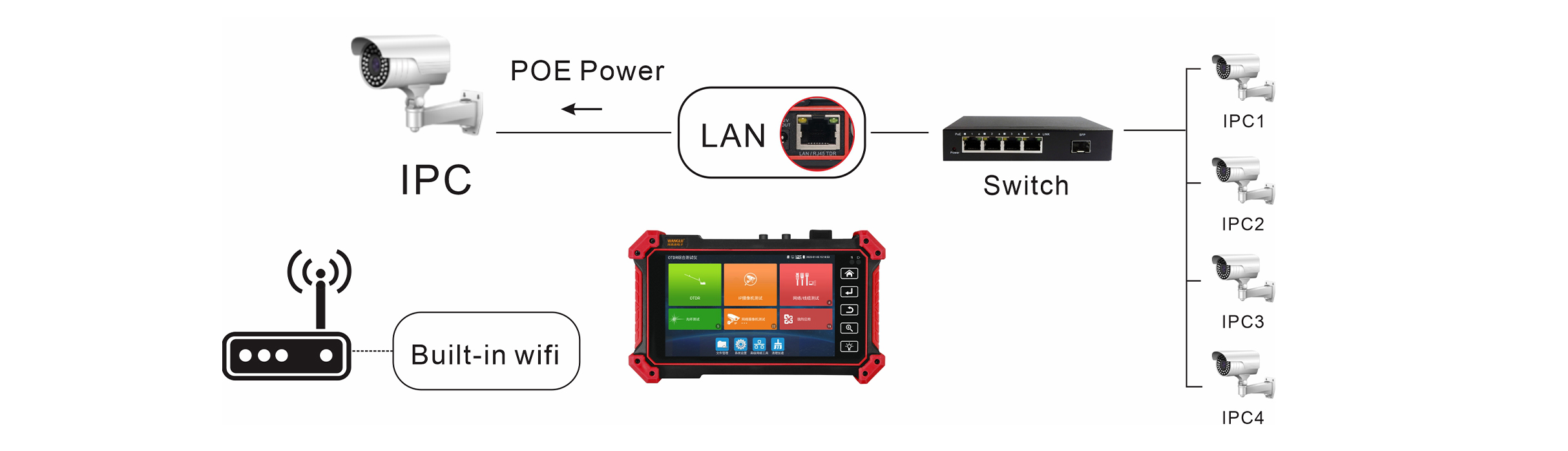

• 睿智IP摄像机测试，集成POE或DC12V供电及功率显示；IP地址扫描、摄像机图像显示；网络质量、实时上传/下载速率检测；DHCP信息等多种实用功能;
• 极速ONVIF一键生成摄像机测试报告，包含摄像机IP地址、分辨率、编码等相关信息；支持跨网段测试；支持音视频同步测试；人脸识别等更多功能;
• 海康/大华测试工具支持批量激活、修改IP，自定义修改通道名称、重置密码、视频遮挡报警等；
• 华为、宇视、天视通、雄迈、天地伟业等多个主流摄像机专用测试工具；
• 内置2.4G无线WIFI功能，可测试无线网络摄像机，支持创建WIFI热点；
• 48V/30W POE供电，DC 12V 3A，DC 24V 2A供电输出。
线缆测试功能
• 网线TDR测试，测试网线线对状态、长度，最大支持测试距离600米；NEW
• 网线线序检测，端口通断远端/中端/近端错误检测，短路检测等；
• 全新数字型寻线器，抗干扰无杂音；寻线+排序同时测试，快速验证寻线结果；支持寻电，感应式非接触寻电功能，更加安全。AC12-1000V，频率50/60Hz交流电电压感应，声光双重警报，支持区分零火线。（选配）NEW
HDMI输入
•HDMI输⼊（模拟TV电视显⽰）,最高支持4K30帧
网络测试
•高级网络工具是集合网络工具、链路工具、线缆测试的综合测试工具。可进行IP扫描、路由跟踪、Socket调试、ping包测试、DHCP、PPPOE拨号测试、OUI查询、DNS优选、链路统计、LLDP测试、端口查找等多种网络测试。
其他功能
• 屏幕投影功能，新增互联网和局域网操控，支持手机或PC端投影。手机安装工程宝屏幕投影APP，实时接收工程宝屏幕画面，或PC端使用VLC播放器，方便监控安装人员共享信息。
• 锂离子电池供电，工作时间达6小时。
OTDR技术规格 | |
波长(nm) | 1550 |
动态范围(dB)1 | 24 |
带光测试 | 支持1310/1490/1577/1625 |
事件盲区(m)2 | ≤1.6 |
衰减盲区(m)3 | ≤8 |
量程范围(km) | 0.5、1、2、5、10、25、50、100、200 |
脉冲宽度(ns) | 5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000 |
测试精度 | ±（1 m +取样间隔+0.005% x 测试距离） |
测量时长 | 5s~3min，实时 |
线性度(dB/dB) | ±0.05 |
最小距离分辨率(m) | 0.05 |
采样点数(K) | 32 |
损耗阈值(dB) | 0.05 |
损耗分辨率(dB) | 0.01 |
文件格式 | SOR标准文件格式/ PDF/ EXCEL |
数据存储 | 内存8G+TF卡 |
接口类型 | SC-PC |
备注：1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。 测试环境：温度25℃±2℃，相对湿度：50%RH。 2、动态范围是在最大脉冲宽度，动态范围是在200km/20000ns/3min条件下测得的数据。 3、盲区测量条件：反射事件在5Km以内，回波损耗为45dB，使用最小的脉宽进行测量。 4、TF需要自行购买。 | |
产品型号 | MT-5300 | ||
显示屏： | 5.4英寸，IPS高清全视角电容式触摸屏，分辨率1920x1152。 | ||
网络端口 | 10/100/1000M 自适应，RJ45。 | ||
WIFI | 内置2.4G无线WIFI，最大速率150M，接收无线网络摄像机图像等。 | ||
WIFI分析仪 | 内置WIFI分析仪，可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。 | ||
H.265主码流测试 | 硬件解码，支持H.265主码测试摄像机图像，最高分辨率4K，可测试1200W摄像机 | ||
NON-ONVIF (私有协议)
| ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。 | ||
IP探索 | 全网段寻找摄像机IP地址。 | ||
极速ONVIF | 自动登录播放图像,修改IP、通道名称等参数，生成测试报告等。 | ||
海康测试工具 | 海康摄像机一键激活、图像测试，可修改用户名、密码、编码格式、IP地址和通道名称等参数。支持批量激活、修改视频设置、IP地址、恢复出厂设置、重置密码等。 | ||
大华测试工具 | 大华摄像批量激活、图像测试，输入重置预留手机号，可修改用户名、密码、IP和通道名称等参数。 | ||
视频图像放大 | 支持视频图像放大，IP网络摄像机图像放大和移动。 | ||
视频拍照、录像、相片浏览、录像回放 | 对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。 | ||
网线TDR测试 | 测试网线线对状态、长度，最大支持600米 | ||
PoE电源输出 | 48V PoE电源输出，最大功率30W。 | ||
DC 12V电源输出 | 输出12V 最大直流电流约3A，为摄像机提供临时工作电源。 | ||
USB 5V电源输出 | 5V 1A电源输出功能，可作为手机充电宝功能。 | ||
下拉菜单 | PoE电源开关、仪表IP设置、WLAN开关、LAN口流量监控等功能可快速开启测试。 | ||
音频测试 | 输入一路音频信号，测试声音是否正常，可录音保存。 | ||
UTP网线测试 | 新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。 | ||
网络测试功能 | IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。 | ||
寻线功能 | 采用先进复用技术，寻线和排序同时测试。寻线器寻到网线后，网线接到UTP口，直接显示网线线序。直通，交叉，直接指示，不需要看跑马灯，支持寻屏蔽网线。 | ||
寻电功能* | 电压范围 | AC12-1000V | |
频率 | 50/60Hz | ||
报警方式 | 声光双重报警 | ||
安全等级 | CAT.III 1000V / CAT.IV 600V;CE | ||
光功率计测量 | 波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm | ||
可见红光源 | 发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。 | ||
稳定光源技术规格 | |||
激光器类型 | FP-LD | ||
输出波长 | 1550 | ||
输出功率 | -5dBm~0dBm可调 | ||
频率 | 270Hz/330Hz/1kHz/2kHz | ||
稳定度 | CW，土0.2dB/15min(开机预热15min后测试) | ||
电 源 | |||
外接电源 | DC 12V（1A） | ||
电池供电 | 内置7.4V聚合物锂电池，容量2600mAh。 | ||
充 电 | 充电3小时,一次充电完成可正常使用6小时。 | ||
系统参数 | |||
操作设置 | 电容触摸屏，中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单，可选。 | ||
自动待机 | 关闭/5-30分钟。 | ||
工作环境及规格 | |||
工作温度 | -10℃---+50℃ | ||
工作湿度 | 30%-90% | ||
外形尺寸 | 183mm x 110mm x 36.5mm /0.45kg | ||
注“*”标星号的为可选模块！以上数据仅供参考，如有变动恕不提前通知。

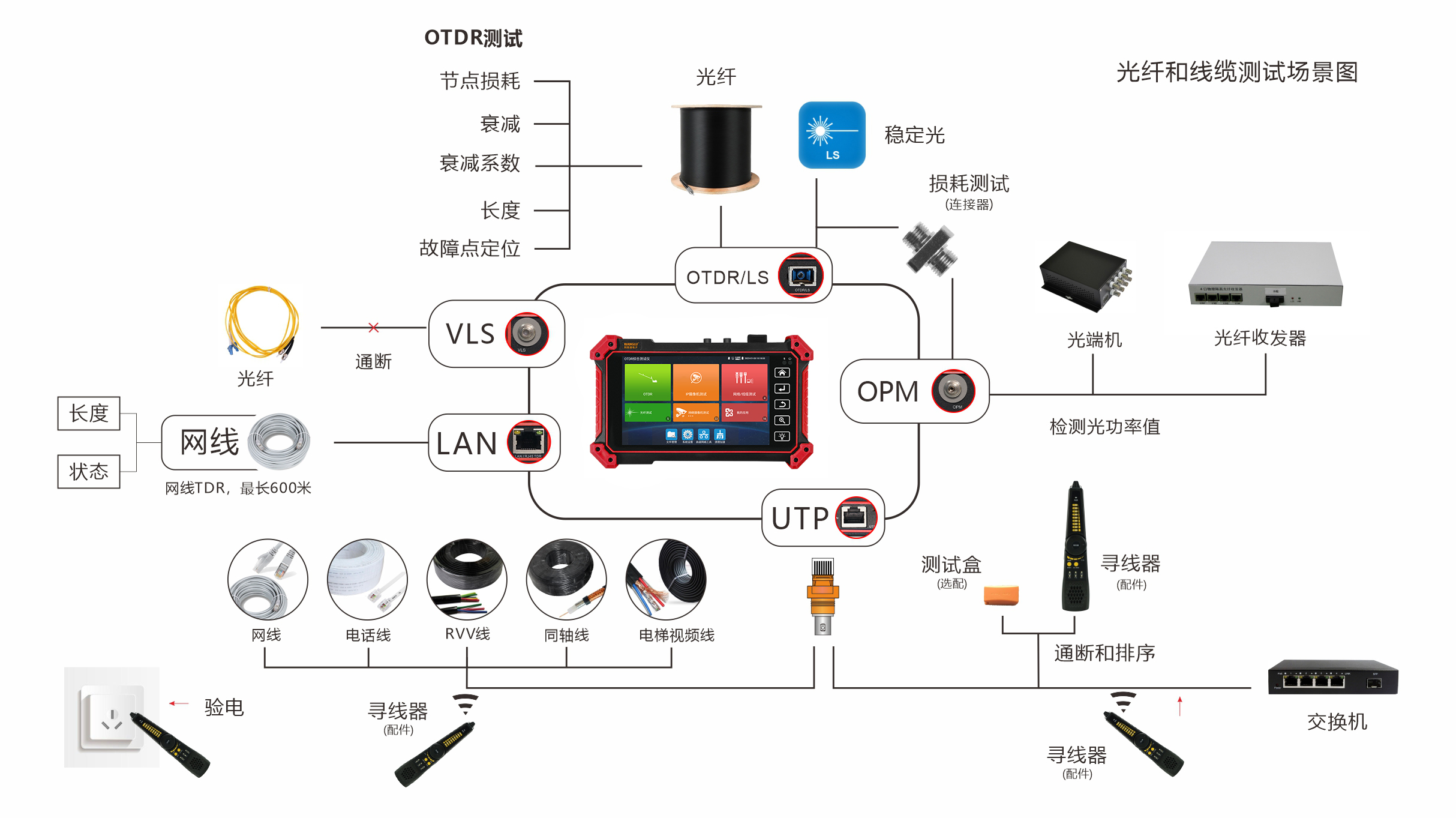

OTDR/光纤/线缆测试连接图
