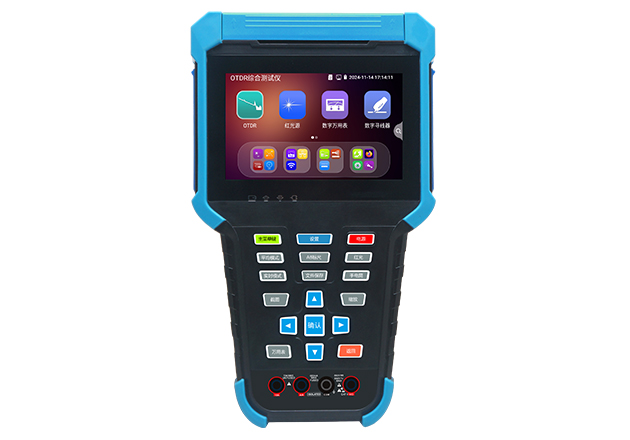

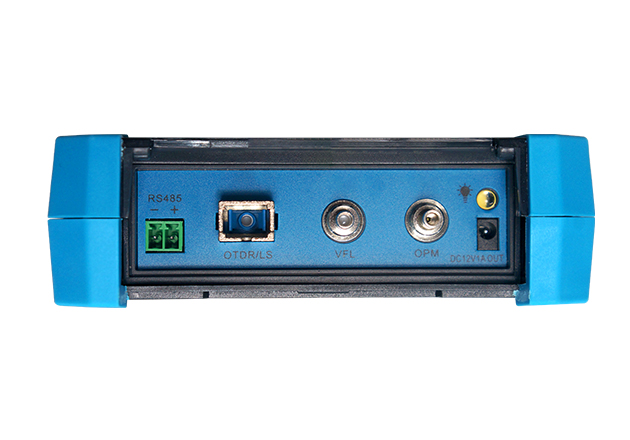

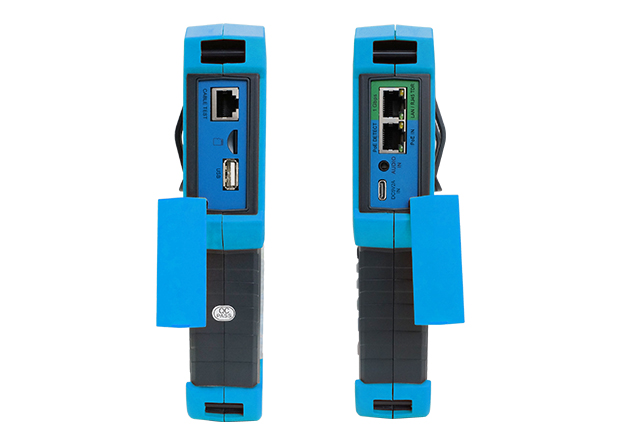

OTDR光时域反射仪 MOT-35
● 4.0英寸高清全视角电容式触摸屏+安卓10.0。
● OTDR 双波长光纤检测，高动态范围，最大测量距离150Km。
● 高隔离度滤波技术，可带光测试（1550或1610波长）。
● 来光检测，（非带光检测型号）
● 事件地图功能，智能链路分析，定位连接点/熔接点。
● 多轨迹查看，可最多同时查看4条曲线，综合分析，结果更准确。
● 中文操作和存储测试曲线，可缩放移动曲线，查看细节。
● OTDR测试结果保存为EXCEL、PDF或截图等文件。
● 智能带隔离保护数字万用表；自动档位测试电压、电阻、通断；新增零火线和频率检测。
● 长度测量，可测网线、BNC线、电源线等，最长3Km（仅开路）
● 网线TDR测试，可测开短路，最长600米
● 网络测试，PING、IP地址冲突检测、IP扫描等
功能简介
技术参数

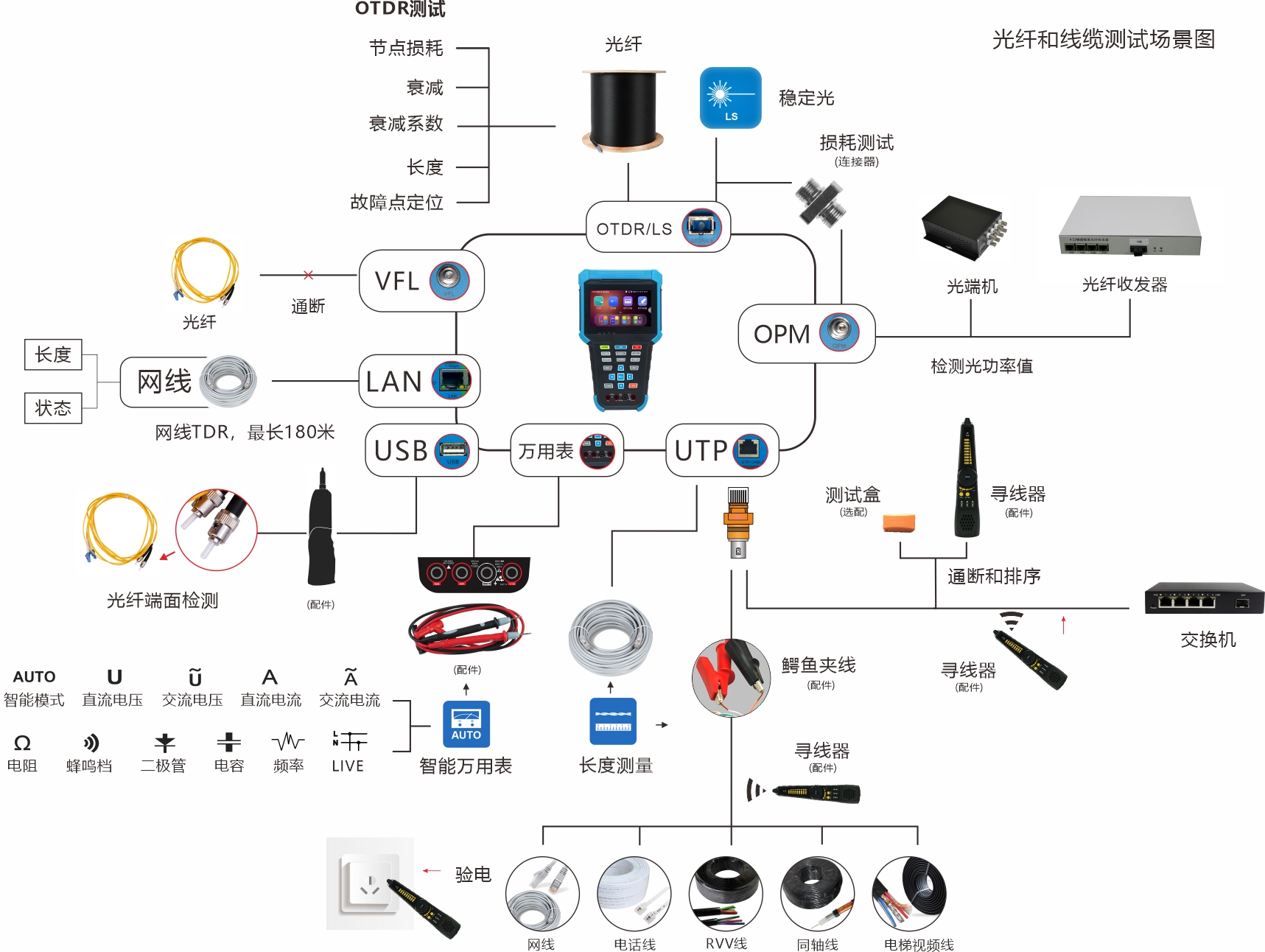

连接示意图
资料下载
OTDR/光纤测试
• OTDR 波长1310/1550/1610可选，动态26/28/30/32/34dB可选，最大测量距离150Km。（波长/动态范围可选）
• 高隔离度滤波技术，可带光测试（1550或1610波长）。
• 来光检测功能，防止OTDR模块被光纤中的光信号损坏，同时也避免因光纤中存在光信号干扰导致测试结果不准确（非带光测试型号）。NEW
• OTDR自动量程模式，无需设置任何参数，一键测试，程序自动匹配参数进行测试，快速获得测试结果。NEW
• OTDR专业设置模式，提供量程、脉冲宽度、测试时间、非反射门限、折射率等参数设置，获得更加精准测试结果。
• 测试光纤链路长度、损耗、衰减系数等，准确定位连接点/熔接点；以及检测连接点/熔接点处的损耗等。
• 事件地图功能，将曲线信息可视化直观呈现，通俗易懂；智能自动分析连接点、熔接点、光纤链路的损耗等数值是否合格达标。
• 可保存和查看测试曲线，支持缩放、移动查看曲线，分析曲线事件点等细节。提供“otdr、sor”两种格式可选。中文操作和存储，保存曲线≥30000条。
• 多轨迹曲线查看，可同时打开最多4条曲线，进行测试结果对比，或对同一光纤修复前后测试结果对比等。
• 支持生成OTDR测试报告，包含曲线轨迹图、参数设置、光纤事件信息、光纤链路信息等，可保存为PDF或截图等文件。NEW
• 稳定光源，CW/270/330/1000/2000Hz模式可选。
• 损耗测试，光纤或光器件的损耗值检测。
• 红光源故障定位和激光功率计。
显示屏
• 首家采用4.0英寸1280x800 高清触摸屏，亮度更高。
线缆测试功能
• 网线TDR测试，测试网线线对状态、长度，可支持网线开短路状态长度测试，最大支持测试距离600米；
• 网线线序检测，端口通断远端/中端/近端错误检测，短路检测等；
• 测量BNC线、网线、电话线等线缆断线（开路状态）位置，最大测试距离3千米，不支持短路长度检测。
• 全新数字型寻线器，抗干扰无杂音；寻线+排序同时测试，快速验证寻线结果；支持寻电，感应式非接触寻电功能，更加安全。AC12-1000V，频率50/60Hz交流电电压感应，声光双重警报，支持区分零火线。（选配）NEW
智能数字万用表
• 智能档带隔离保护数字万用表，AUTO档自动切换测试直流/交流电压、电阻和通断，新增零火线、频率检测等。NEW
网络/交换机测试
• 集合IP扫描、IP地址冲突检测、ping包测试、PPPOE拨号测试、LLDP交换机端口检测、端口闪烁等多种网络和交换机测试。
POE检测
• 支持PoE交换机供电协议检测，功率检测，供电线对检测等。
其他功能
• 高亮度LED照明灯。
• 大容量锂离子电池供电，工作时间达6小时。
• 5V 1A USB充电宝功能
技术指标
OTDR技术规格 | |||
波长(nm) | 1550 | 1310/1550 | 1610 |
动态范围(dB) | 24 | 26/24 | 26 |
来光检测 | 不支持 | 支持 | 不支持 |
带光测试 | 支持1310/1490/1577/1610/1625 | 不支持 | 支持1310/1490/1550/1577 |
事件盲区(m) | ≤1.6 | ||
衰减盲区(m) | ≤8 | ||
量程范围(km) | 0.5、1、2、5、10、25、50、100、200 | ||
脉冲宽度(ns) | 5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000 | ||
测试精度 | ±（1 m +取样间隔+0.005% x 测试距离） | ||
测量时长 | 5s~3min，实时 | ||
线性度(dB/dB) | ±0.05 | ||
最小距离分辨率(m) | 0.125 | ||
采样点数(K) | 32 | ||
损耗阈值(dB) | 0.05 | ||
损耗分辨率(dB) | 0.01 | ||
文件格式 | SOR标准文件格式/ PDF | ||
数据存储 | 内存8G+TF卡 | ||
接口类型 | FC-UPC /SC-UPC | ||
备注：1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。 测试环境：温度25℃±2℃，相对湿度：50%RH。 2、动态范围是在最大脉冲宽度，动态范围是在200km/20000ns/3min条件下测得的数据。 3、盲区测量条件：反射事件在5Km以内，回波损耗为45dB，使用最小的脉宽进行测量。 4、TF需要自行购买。 | |||
产品型号 | MOT-35【*】型号可选 | ||
显示屏： | 4.0英寸，IPS高清全视角电容式触摸屏，分辨率800x480。 | ||
网络端口 | 10/100/1000M 自适应，RJ45。 | ||
WIFI | 内置2.4G无线WIFI，最大速率150M，接收无线网络摄像机图像等。 | ||
WIFI分析仪 | 内置WIFI分析仪，可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。 | ||
网线TDR测试 | 测试网线线对状态、长度，最大支持600米 | ||
USB 5V电源输出 | 5V 1A电源输出功能，可作为手机充电宝功能。 | ||
UTP网线测试 | 新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。 | ||
网络测试功能 | IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。 | ||
寻线功能 | 采用先进复用技术，寻线和排序同时测试。寻线器寻到网线后，网线接到UTP口，直接显示网线线序。直通，交叉，直接指示，不需要看跑马灯，支持寻屏蔽网线。 | ||
寻电功能* | 电压范围 | AC12-1000V | |
频率 | 50/60Hz | ||
报警方式 | 声光双重报警 | ||
安全等级 | CAT.III 1000V / CAT.IV 600V;CE | ||
PoE/PSE协议电压测试 | 检测POE供电协议标准或非标准，供电使用引脚，电压的大小及线路连接情况。 | ||
光功率计测量 | 波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+6dBm | ||
可见红光源 | 发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。 | ||
智能数字万用表* | 智能挡自动切换测试直流/交流电压、电阻、通断；数值和仪表盘同时显示，支持一键生成测试报告。AC/DC电压，AC/DC电流、电阻、电容测试、二极管测试、通断测试、频率、零火线测试等，测试速度3次 / 秒，读数范围-6000～+6000。 | ||
稳定光源技术规格 | |||
激光器类型 | FP-LD | ||
输出波长 | 1310/1550 | 1610 | |
输出功率 | -5dBm~0dBm可调 | ||
频率 | 270Hz/330Hz/1kHz/2kHz | ||
稳定度 | CW，土0.2dB/15min(开机预热15min后测试) | ||
电 源 | |||
外接电源 | DC 5V（2A） USB Type-C | ||
电池供电 | 内置3.7V锂离子电池，容量4000mAh。 | ||
充 电 | 充电4小时,一次充电完成可正常使用7小时。 | ||
系统参数 | |||
操作设置 | 电容触摸屏，中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单，可选。 | ||
自动待机 | 关闭/5-30分钟。 | ||
工作环境及规格 | |||
工作温度 | -10℃---+50℃ | ||
工作湿度 | 30%-90% | ||
外形尺寸 | 204mm x 123mm x 38mm / 0.6kg | ||
