显示屏：

4寸，全视角视显示屏，分辨率800x480

CVI视频信号测试

1路CVI IN BNC输入，分辨率支持

4K/8MP_3840x2160p 12.5/15fps，

6MP_2960x1920p 20fps，

5MP_2592x1944P 20fps，

4MP_2560x1440p 25/30fps，

1920x1080p 25/30fps，

1280x720p 25/30/50/60fps，

支持同轴视控，菜单调用。

TVI视频信号测试

1路TVI IN BNC输入，分辨率支持

4K/8MP_3840x2160p 12.5/15fps,

5MP_2592x1944p12.5/20fps,

4MP_2688x1520p 15fps，2560x1440P 15/25/30fps,

3MP_2048x1536p 18/25/30fps，

1920x1080p 25/30fps，

1280x720p 25/30/50/60fps，

支持同轴视控，菜单调用。

AHD视频信号测试

1路AHD IN BNC输入，分辨率支持

4K/8MP_3840x2160p 15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440p 15/25/30fps,

3MP_2048x1536p 18/25/30fps，

1920x1080p 25/30fps，

1280x720p 25/30/50/60fps，

支持同轴视控，菜单调用。

AutoHD

AUTO HD可自动识别AHD/CVI/TVI/CVBS摄像机并显示图像，同轴视控、菜单调用等

CVBS视频信号测试

1路Video IN BNC输入，自适应PAL/NTSC制式

彩色图像发生器

通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号、蓝色、黑色

寻线器(选配)*

抗干扰无杂音。寻线和网线排序可同时测试，用于寻线后快速验证寻线结果。网线类型指示灯，直通/交叉/错线，快速显示。

UTP网线测试

测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号。可识别网线端口故障近/中/远端。可识别网线类型直通/交叉/其他；可识别网线适用于千兆/百兆网络。

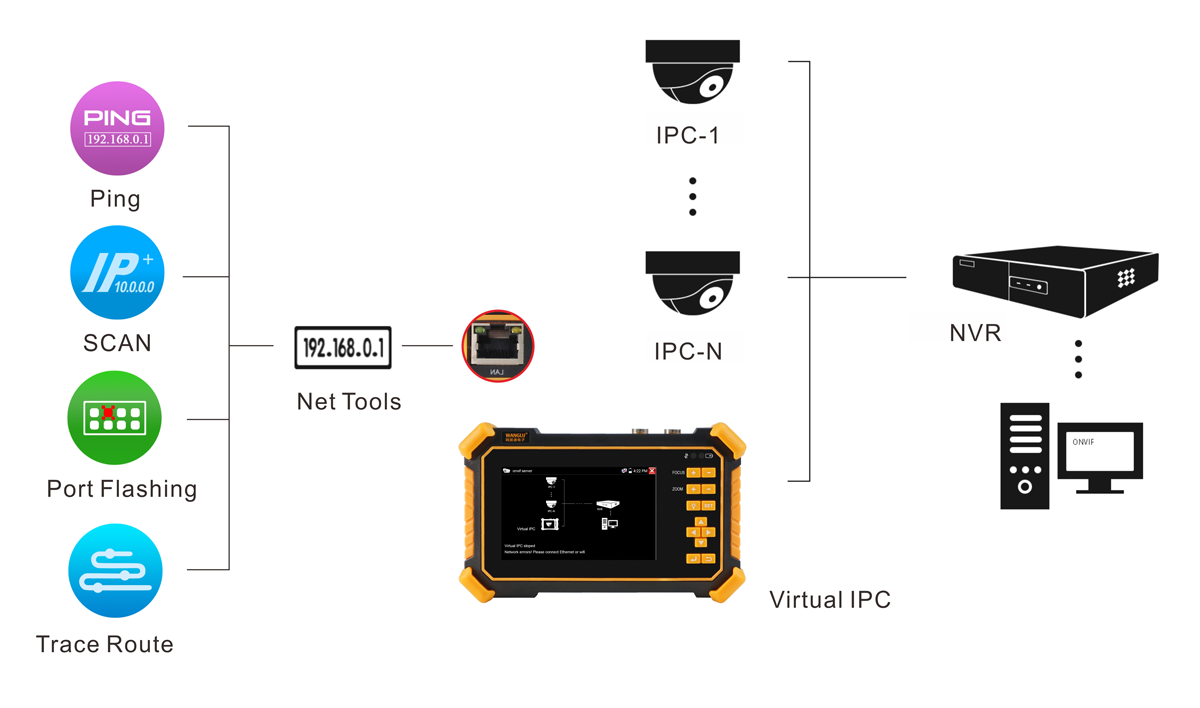

网络工具

Ping、IP地址扫描、端口闪烁、路由跟踪等网络测试

OVNIF服务器

模拟ONVIF摄像机发送视频码流

DC 12V电源输出

输出12V 最大直流电流约1A，为摄像机提供临时工作电源

音频测试

输入一路音频信号，测试声音是否正常

云台控制测试

支持RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

电  源

电池供电

内置3.7V锂电池，容量5200mAh

充    电

5V2A充电适配器，充电约5小时,一次充电完成可正常使用约7小时

系统参数

操作设置

可设置 中文、繁体中文、英文

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

184mm x 110mm x 33 mm / 0.4Kg
