全新系统/H.265&4K主码流/网络模拟

同轴高清五合一/小巧轻便

IPC-1600 ADHPlus

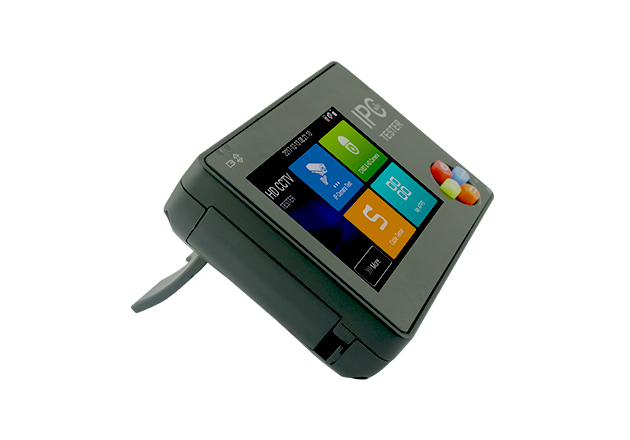

● 3.5英寸480x320高清电容触摸屏+全新系统,更清晰更新流畅。

● 支持H.265/H264、4K主码流测试。

● 升级同轴高清4.0,TVI8MP,CVI4MP,AHD5MP。

● 创新同轴高清视频传输质量测试。

● 10/100/1000M自适应网口,网络状态及流量显示。

● 升级版极速ONVIF,可以修改摄像机的通道名称。

● 新增Onvi对焦信息和同轴高清镜头模拟和对焦信息功能。

● 海康测试工具批量激活、批量修改IP地址。

● 大华测试工具批量激活,批量修改IP地址。

● 新增手机、PC端屏幕投影功能。

● 12V 1A应急供电输出



1521706473414215.png 1521706473960386.png  1521706473101602.png 1521706473101450.png 1521706473301007.png

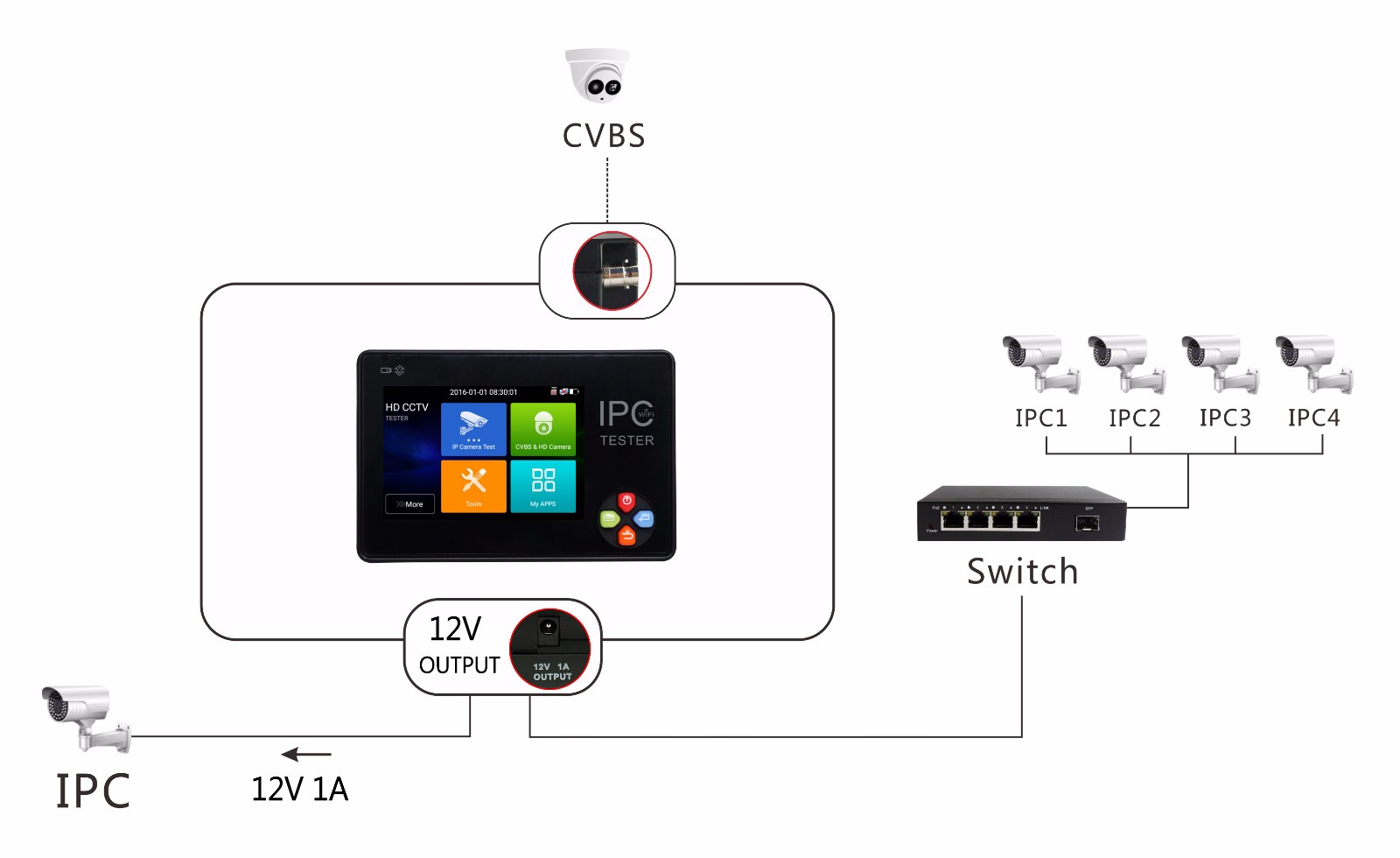

功能简介 技术参数 连接示意图 资料下载

摄像机测试:

● 首家采用3.5英寸480x320 高清电容式触摸屏,摄像机图像显示更流畅、清晰;

● 全新硬件解码,支持H.265解码。摄像机在H.265/H.264编码模式下,主码流测试图像分辨率高达4K;

 支持同轴高清4.0,TVI8MP、CVI4MP、AHD5MP摄像机图像测试、同轴视控及菜单调用,支持拍照、录像,回放;NEW

 创新同轴高清视频传输质量测试; NEW

● 模拟视频图像显示、PTZ云台控制、拍照、录像、回放等功能;

● 极速ONVIF一键生成摄像机测试报告,包含摄像机IP地址、分辨率、编码等相关信息;支持跨网段测试;支持音视频同步测试;一键激活海康摄像机和修改IP等更多功能; NEW

● 海康测试工具,轻松解决海康摄像机的激活、调试,支持批量激活、修改IP。可修改用户名密码IP等参数,可恢复出厂设置等;

● 大华测试工具,针对大华摄像图像测试,支持批量激活大华摄像机、修改IP。可修改用户名密码IP等参数,可恢复出厂设置等;

● 支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试;

● 支持网络PTZ控制功能(ONVIF),手势上下左右等滑动,控制云台转动;

● 支持快速截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面;NEW

● 12V 1A直流电源输出;

其他功能:

 新增PPPOE拨号功能,可进行PPPOE拨号上网检测;NEW

精简界面布局,简洁美观,快捷下拉菜单,一键开启相关功能;NEW

● 屏幕投影功能,安装工程宝屏幕投影APP,或在PC端和手机端安装VLC播放器,实时接收工程宝屏幕画面,方便监控安装人员共享信息;NEW

●  内置无线WIFI功能,可测试无线网络摄像机,支持创建WIFI热点; NEW

● 全新系统,可自行安装运行IPC厂家的手机或平板移动客户端软件,也可安装APK格式QQ、微信或其他应用;NEW

计算器、音乐播放器等应用工具

● PING、IP地址扫描、端口闪烁、等网络测试功能。手电筒、计算器、音乐播放器等应用工具;

● 新增PPPOE拨号功能,可进行PPPOE拨号上网检测;NEW

● 应用软件支持客户自行升级更新;

● 大容量聚合物锂电池供电,可正常工作约8小时。




产品型号

IPC-1600Plus*为选配功能

显示屏:

3.5寸,高清电容式触摸屏,分辨率480x320

网络端口

10/100M/1000M 自适应,RJ45

WIFI

内置无线WIFI,速率150M,接收无线网络摄像机图像等。

H.265主码流测试

全新硬件解码,支持H.265/265+/264主码流播放摄像机图像,最高分辨率4K。

IP摄像机测试

ONVIF(带PTZ云台控制),ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

对焦信息测试

摄像机对焦信息,传输信号质量,图像质量测试。

IP探索

全网段寻找摄像机IP地址

极速ONVIF

自动登录播放图像,一键激活海康摄像机和修改IP等参数。

海康测试工具

海康摄像机一键激活、批量修改ip修改通道名称、图像测试,可修改用户密码等参数。

大华测试工具

大华摄像一键激活、批量修改ip修改通道名称、图像测试,可修改用户密码等参数。

TVI4.0视频信号测试  *

1路TVI IN BNC输入,最高分辨率支持8MP

3840x2160p 15fps,

2592x1944P 12.5/20fps,

2688x1520p 15fps,

2560x1440p 18/25/30fps,

2048x1536p 18/25/30fps,

1920x1080p 25/30fps,

1280x720p 25/30/50/60fps,

支持同轴视控,菜单调用。

CVI视频信号测试  *

1路CVI IN BNC输入,最高分辨率支持4MP

2560x1440p 25/30fps,

1920x1080p 25/30fps ,

1280x720p 25/30/50/60fps,

支持同轴视控,菜单调用

AHD视频信号测试  *

1路AHD IN BNC输入,最高分辨率支持5MP

2592x1944P 12.5/20fps,

2560x1440p 15/25/30fps,

2048x1536p 18/25/30fps,

1920x1080p 25/30fps,

支持同轴视控,菜单调用。

镜头模拟 *

模拟“2.8/3.6/4/6/8/12/16/25mm”镜头画面显示区域只有在同轴高清上才有这个功能

视频信号测试

1路Video IN BNC输入,支持PAL/NTSC制式

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

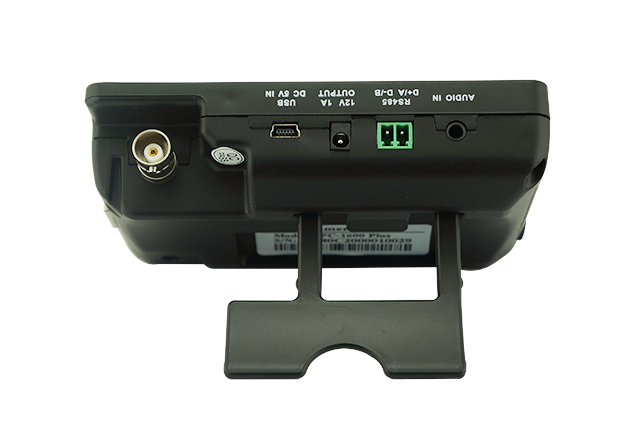

DC 12V电源输出

输出12V 最大直流电流约1A,为摄像机提供临时工作电源

屏幕投影

支持手机或PC端投影,实时接收工程宝屏幕画面。

主题功能

自定义功能图标、桌面及应用界面背景,修改界面滑动效果。

下拉菜单

下拉快捷菜单,cvbs模拟视频监控、仪表IP设置、LAN口流量监控等功能的快捷按钮。

音频测试

输入一路音频信号,测试声音是否正常,支持网络摄像机音频测试。可录音保存。

云台控制测试

可支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

电  源

外接电源

DC 5V(2A)

电池供电

内置3.7V聚合物锂电池,容量3000mAh

充    电

充电3-4小时,一次充电完成可正常使用约8小时

系统参数

操作设置

电容触摸屏,中文、英文OSD菜单,可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

115mm x 75mm x 33mm / 300g
