8K网络/千兆SFP/POE++/同轴高清/HDMI&VGA输入/POE供电/4K彩条输出

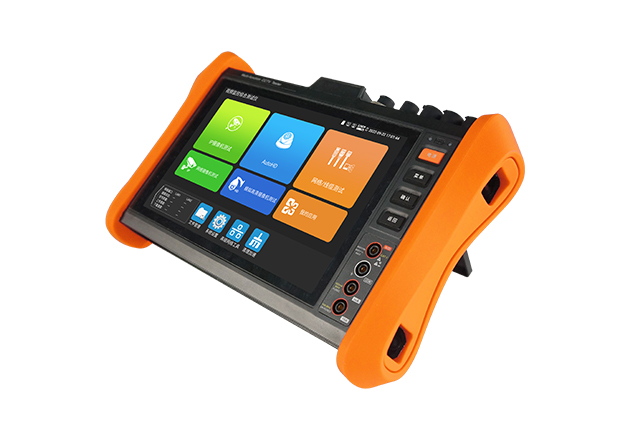

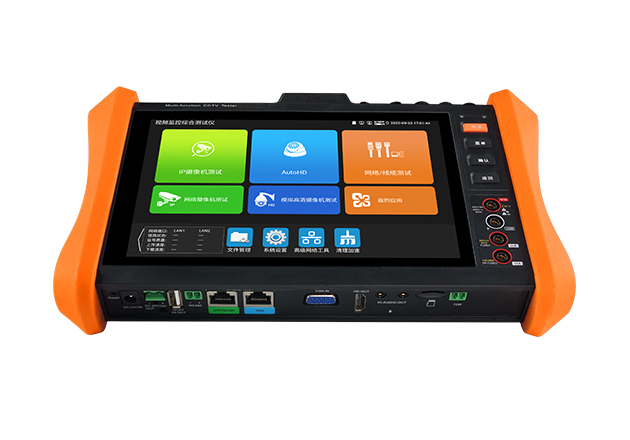

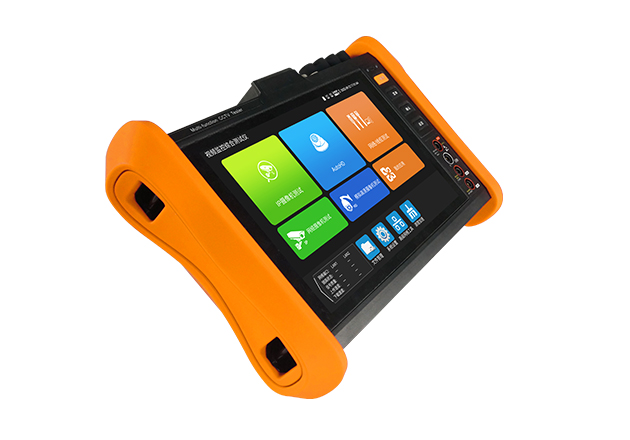

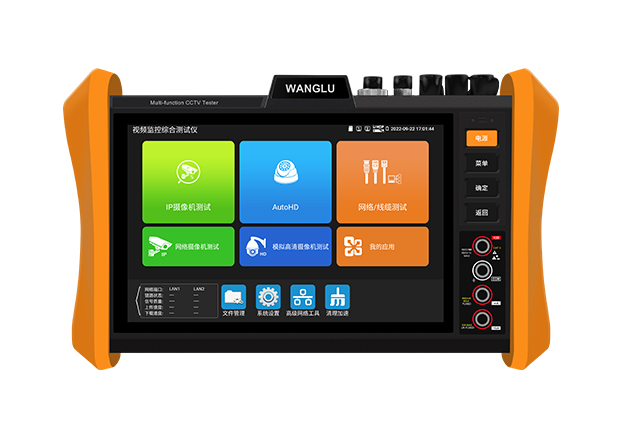

H12

● 8英寸1920x1200全视角电容式触摸屏+全新系统,更清晰更新流畅。

● 8K解码,H.265主码流测试图像最高分辨率8K/24FPS。

● 千兆SFP光纤模块接口,用于光纤网络测试。

● POE++/60W供电输出,智能大功率供电限时保护/过载保护,更加安全。

● 4K彩条发生器,发送CVI/TVI/AHD/CVBS多种类型、分辨率(支持4K)彩色图型条视频测试信号。(选配)

●  屏幕投影新增互联网远程控制,本地投影支持控制和语音对讲功能。

●  激光测距,量程100m,精度±3mm。(选配)

●  自动镜头计算工具,通过测试画面与监控位置距离,进行推荐镜头。(选配)

●  内置摄像头,支持摄像机焦距检测等。(选配)

●  北斗/GPS双模式定位功能。(选配)

1689209953919791.png 1689210273105097.png 1689576410437604.png 1689576678628127.png 1689576688186117.png 1689210402110978.png



功能简介 技术参数 连接示意图 资料下载

光纤网络/光纤测试

千兆SFP,支持插入SFP光模块,用于光纤网络测试;NEW

光功率计、红光源故障定位等功能(选配);

激光测距/镜头焦距测试功能(选配)NEW

激光测距,量程100m,精度±3mm。支持长度、边长、面积、体积多种测量模式,可累加和保存测试结果。NEW

镜头焦距测算,通过测试与监控位置距离,进行推荐镜头。可显示实时画面,模拟2.8/3.6/4/6/8/12/16/25mm不同镜头大小显示区域,进行镜头选购参考。NEW

摄像机测试功能

首家采用8英寸1920x1200IPS全视角电容式触摸屏,亮度更高,摄像机图像显示更流畅、清晰;

硬件解码,支持H.265+,H.265/H264编码的摄像机测试,摄像机在H.265编码模式下,主码流测试图像最高支持分辨率8K/24FPS;摄像机在H.264编码模式下,主码流测试图像最高支持分辨率4K/30FPS。NEW

升级TVI5.0音频测试,支持TVI8MP/CVI8MP/AHD8MP/EX-SDI8MP/3G HD-SDI(1080p60帧)最高分辨率图像测试、同轴视控及菜单调用,支持拍照、录像、放大,回放;NEW

支持摄像机图像测试,支持拍照、录像、放大,回放;支持对焦信息和镜头模拟功能;

睿智IP摄像机测试,集成POE或DC12V供电及功率显示;IP地址扫描、摄像机图像显示;网络质量、实时上传/下载速率检测;DHCP信息等多种实用功能;

IP探索增强版,更快、更准!盲测,未知IP摄像机秒出IP地址;

极速ONVIF一键生成摄像机测试报告,包含摄像机IP地址、分辨率、编码等相关信息;支持跨网段测试;支持音视频同步测试;人脸识别等更多功能;NEW

海康测试工具支持批量激活、修改IP,H265/H264快速切换,自定义修改通道名称、重置密码、视频遮挡报警等;

大华测试工具批量激活、修改IP地址;预留重置手机号;修改通道名称等、视频遮挡报警等;

华为、宇视、天视通、雄迈、天地伟业等多个主流摄像机专用测试工具;

支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试;

支持网络PTZ控制功能(ONVIF),手势上下左右等滑动,控制云台转动;

内置双频段2.4G/5G无线WIFI功能,可测试无线网络摄像机,支持创建WIFI热点;

自动镜头计算工具,通过测试与监控位置距离,进行推荐镜头。

PoE++ DC55V电源输出,最大功率60W;智能大功率供电限时保护和过载保护,大功率供电一定时间后程序自动断电,避免元器件过热。供电过载程序自动断电保护,更加安全。

12V 3A直流电源输出;

DC24V 2A主流电源输出;

5V 2A电源输出,可接USB摄像机、U盘鼠标等,可作为手机充电宝功能;

线缆测试功能

网线TDR测试,测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数;

网线线序检测,端口通断远端/中端/近端错误检测,短路检测等;

全新数字型寻线器,抗干扰无杂音;寻线+排序同时测试,快速验证寻线结果;(选配)

带隔离数字万用表,高精度、全功能、中文数字万用表,测量电流、电压、电阻、通断性测试、二极管、电容等。(选配)

全TDR线缆测试功能,测量BNC线、网线等线缆的断开或短路位置。最大测试距离1.2KM。新增RJ45接口,测试网线更便捷;(选配)

支持4K同轴彩条回路测试,仪表回路发送及接收同轴彩条信号,快速测试BNC线缆;

其他功能

4K彩条发生器,发送CVI/TVI/AHD/CVBS多种类型、分辨率(支持4K)彩色图型条视频测试信号。可用于检测视频线缆是否适用于同轴高清视频信号传输;NEW

北斗/GPS双模式定位功能;NEW

支持HDMI高清数字信号输入,最高分辨率可达4K 30帧。支持录像、拍照和回放。同时支持HDMI信号输出,最高分辨率4K60帧。可将当前屏幕显示内容通过输出,输出分辨率可切换4K/1080P/720P;

2K 60F VGA输入;

电源管理,测试PoE交换机、 PoE摄像机等设备电压及功率,测试DC12V电源输入、仪表本机DC12V输出的电压及功率;

全新滴胶背光灯按键,拥有更优质的手感,黑暗环境键盘依然清晰可见;

屏幕投影功能,新增互联网和局域网操控,支持手机或PC端投影。手机安装工程宝屏幕投影APP,实时接收工程宝屏幕画面,或PC端使用VLC播放器,方便监控安装人员共享信息;

支持屏幕截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面;

支持8K高清视频录像文件和MP4等电影媒体文件播放;

首创CVI/TVI/AHD/CVBS视频电平测量功能,测量模拟视频信号的峰峰值、同步电平、突发电平;

高级网络工具是集合网络工具、链路工具、线缆测试的综合测试工具。可进行IP扫描、路由跟踪、Socket调试、ping包测试、DHCP、PPPOE拨号测试、OUI查询、DNS优选、链路统计、LLDP测试、端口查找等多种网络测试;

音频输入和输出功能;

大容量聚合物锂电池供电,工作时间长达11小时。


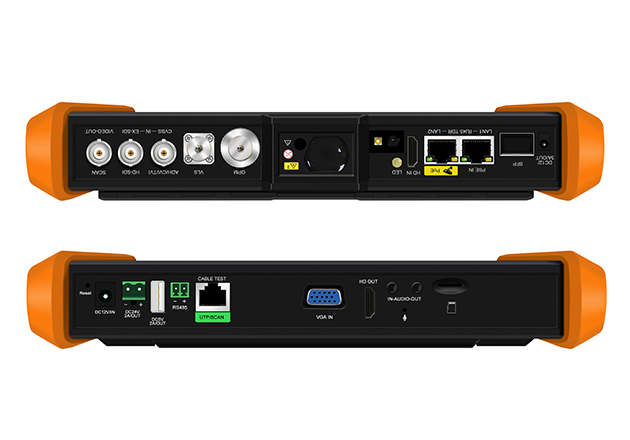

产品型号

H12【*】型号可选

显示屏:

8.0寸,IPS高清全视角电容式触摸屏,分辨率1920x1200。

SFP光模块端口

1个千兆SFP光模块插槽。

网络端口

10/100/1000M 自适应,RJ45。

WIFI

内置双频段2.4G/5G无线WIFI,最大速率433.3M,接收无线网络摄像机图像等。

WIFI分析仪

内置WIFI分析仪,可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。

H.265主码流测试

硬件解码,支持H.265+,H.265/H264编码的摄像机测试,摄像机在H.264编码模式下,主码流测试图像最高支持分辨率4K/30FPS。摄像机在H.265编码模式下,主码流测试图像最高支持分辨率8K/24FPS。

IP摄像机测试

DC12V/POE++   60V供电及功率检测、网络信息、IP地址搜索、图像显示等功能一体。

NON-ONVIF

(私有协议)



ONVIF(带PTZ云台控制),ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

IP探索

全网段寻找摄像机IP地址。

极速ONVIF

自动登录播放图像,修改IP、通道名称等参数,生成测试报告等。

海康测试工具

海康摄像机一键激活、图像测试,可修改用户名、密码、编码格式、IP地址和通道名称等参数。支持批量激活、修改视频设置、IP地址、恢复出厂设置等。

大华测试工具

大华摄像批量激活、图像测试,输入重置预留手机号,可修改用户名、密码、IP和通道名称等参数。

EX-SDI/HD-SDI

视频信号测试*

1路EX-SDI2.0  IN BNC输入,最高分辨率支持4k

3840x2160p 25/30fps

2560x1440p 25/30fps

1920x1080p 25/30/50/60fps

1920x1080i 50/60fps

1280x720p 25/30/50/60fps

EX-SDI2.0支持同轴视控,菜单调用

1路HD-SDI IN BNC输入,分辨率支持

1920x1080p 25/30/50/60fps

1920x1080i 50/60fps

1280x720p 25/30/50/60fps

TVI 5.0视频信号测试

1路CVI IN BNC输入,分辨率支持

4K/8MP_3840x2160p 12.5/15fps,

5MP_2592x1944p12.5/20fps,

4MP_2688x1520p 15fps,4MP_2560x1440P 15/25/30fps,

3MP_2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持音频检测,同轴视控,菜单调用。

CVI4.0视频信号测试

1路CVI IN BNC输入,分辨率支持

4K/8MP_3840x2160p 12.5/15fps

6MP_2880x1920p 20fps

5MP_2592x1944P 20fps,5MP_2880 x1620P 25 fps,

4MP_2560x1440p 25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持同轴视控,菜单调用。

AHD4.0视频信号测试

1路AHD IN BNC输入,分辨率支持

4K/8MP_3840x2160p 15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440p 15/25/30fps,

3MP_2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30fps

支持同轴视控,菜单调用。

CVBS视频信号测试

1路Video IN BNC输入,1路Video OUT BNC输出,支持PAL/NTSC制式。

CVBS视频信号电平测量

测量视频信号的峰峰值、同步电平、突发电平。

视频图像放大

支持模拟视频图像放大,IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

网线TDR测试

测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数。

HDMI输入

一路HDMI输入,最高分辨率支持4K 30帧

4K_3840*2160 24/25/30fps /2K_2560*1440P 60fps /

1920×1080p   24/25/30/50/59/60fps /1920×1080i 50/58/60fps /

1280×720p   25/30/50/59/60fps /720×480p 60fps /720×576p 60fps /

1024×768p 60fps /1280×1024p 60fps /1600×1200p 60fps /1440×900p 60fps/800×600p 60fps等。

HDMI输出

一路HDMI输出,可支持分辨率4K60帧(3840x2160p) 。

VGA输入

一路VGA信号输入,可当显示器。支持分辨率如下:

1280x1024/960/800/768/720P 60FPS,1152x870P   60FPS,1024x768P 60FPS,800x600P   60FPS,640x480P 60FPS。

PoE++电源输出

55V PoE++电源输出,最大功率60W。

DC 12V电源输出

输出12V 最大直流电流约3A,为摄像机提供临时工作电源。

USB 5V电源输出

5V 2A电源输出功能,可作为手机充电宝功能。

下拉菜单

PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号,测试声音是否正常,可录音保存。

一路音频输出,用于连接耳机。

云台控制测试

支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议。

4K彩色发生器*

通过视频OUT端口,发送CVI/TVI/AHD/CVBS多种类型、分辨率彩色图型条视频测试信号。

CVI彩条支持分辨率帧率

4K/8MP_3840x2160p 12.5/15fps

5MP_2592x1944P 20fps

4MP_2560x1440p 25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

TVI彩条支持分辨率帧率

4K/8MP_3840x2160p 12.5/15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440P 15/25/30fps,

3MP_2048x1536p 18fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

AHD彩条支持分辨率帧率

4K/8MP_3840x2160p 15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440p 15/25/30fps,

3MP_2048x1536p 18fps

1920x1080p 25/30fps

1280x720p 25/30fps

CVBS彩条支持制式:PAL/NTSC。

UTP网线测试

新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线,屏幕上显示连接顺序和网线编号,可测试屏蔽层网线。

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

寻线功能*

采用先进复用技术,寻线和排序同时测试。寻线器寻到网线后,网线接到UTP口,直接显示网线线序。直通,交叉,直接指示,不需要看跑马灯,支持寻屏蔽网线。

寻电功能*

电压范围

AC12-1000V

频率

50/60Hz

报警方式

声光双重报警

安全等级

CAT.III   1000V / CAT.IV 600V;CE

PoE/PSE电压测试

显示供电电压的大小及线路连接情况。

内置摄像头*

800万高清摄像头。

激光测距*

量程100m,精度±3mm,激光等级2,激光类型635nm,<1mW

数字万用表*

AC/DC电压,AC/DC电流、电阻、电容测试、二极管测试、通断测试等,测试速度3次 / 秒,读数范围-6600~+6600。

光功率计测量*

波长(nm):850/1300/1310/1490/1550/1625nm。功率范围(dBm) :-70~+10dBm

可见红光源**

发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。

TDR断点和短路测量*

测量BNC线、网线、电话线等线缆断开或短路的位置。

电  源

外接电源

DC 12V(2A)

电池供电

内置7.4V聚合物锂电池,容量7800mAh。

充    电

充电3.5小时,一次充电完成可正常使用11小时。

系统参数

操作设置

电容触摸屏,中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单,可选。

自动待机

关闭/5-30分钟。

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

274mmX171mmX50mm / 1.2Kg

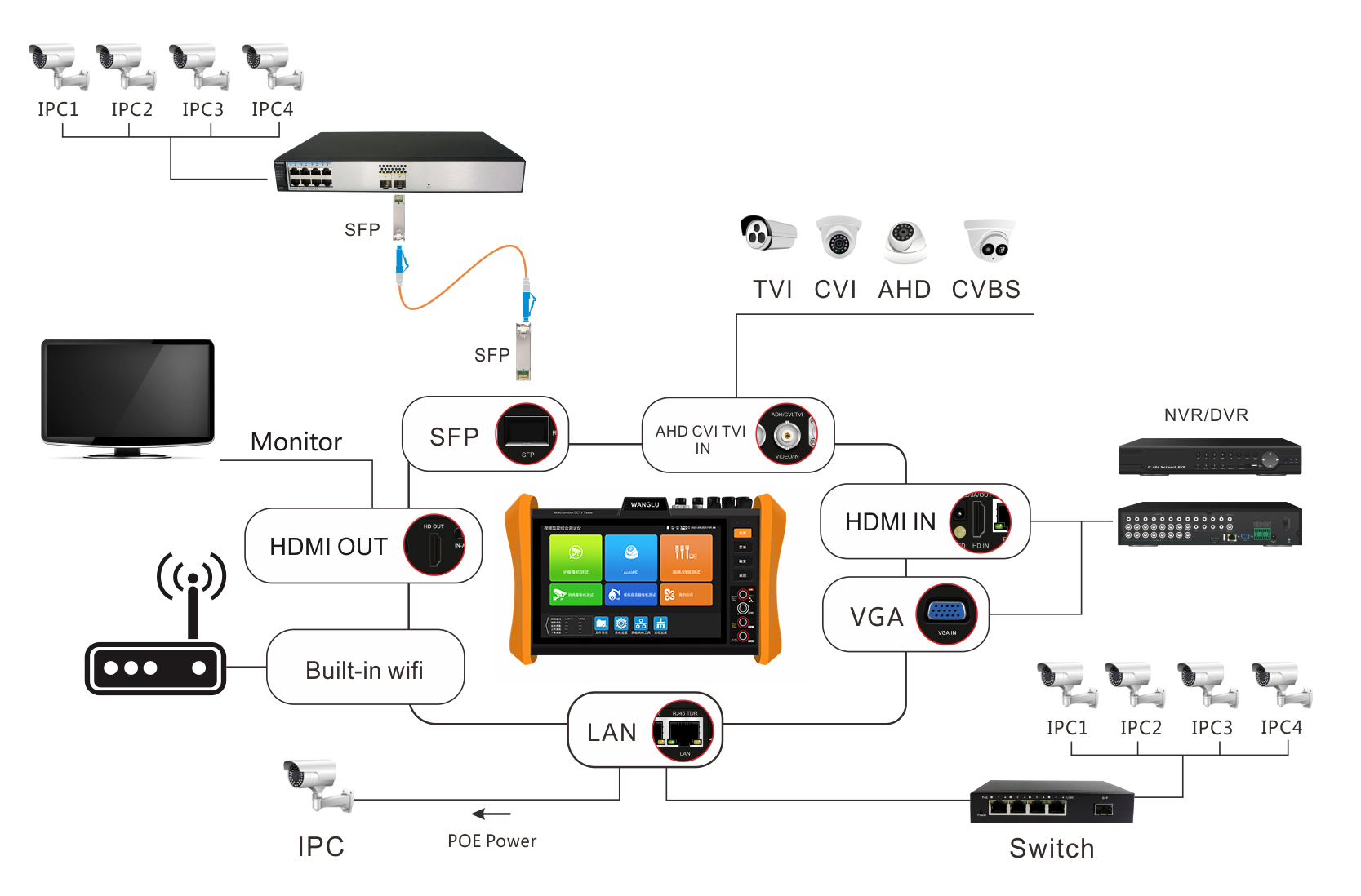

应用场景图

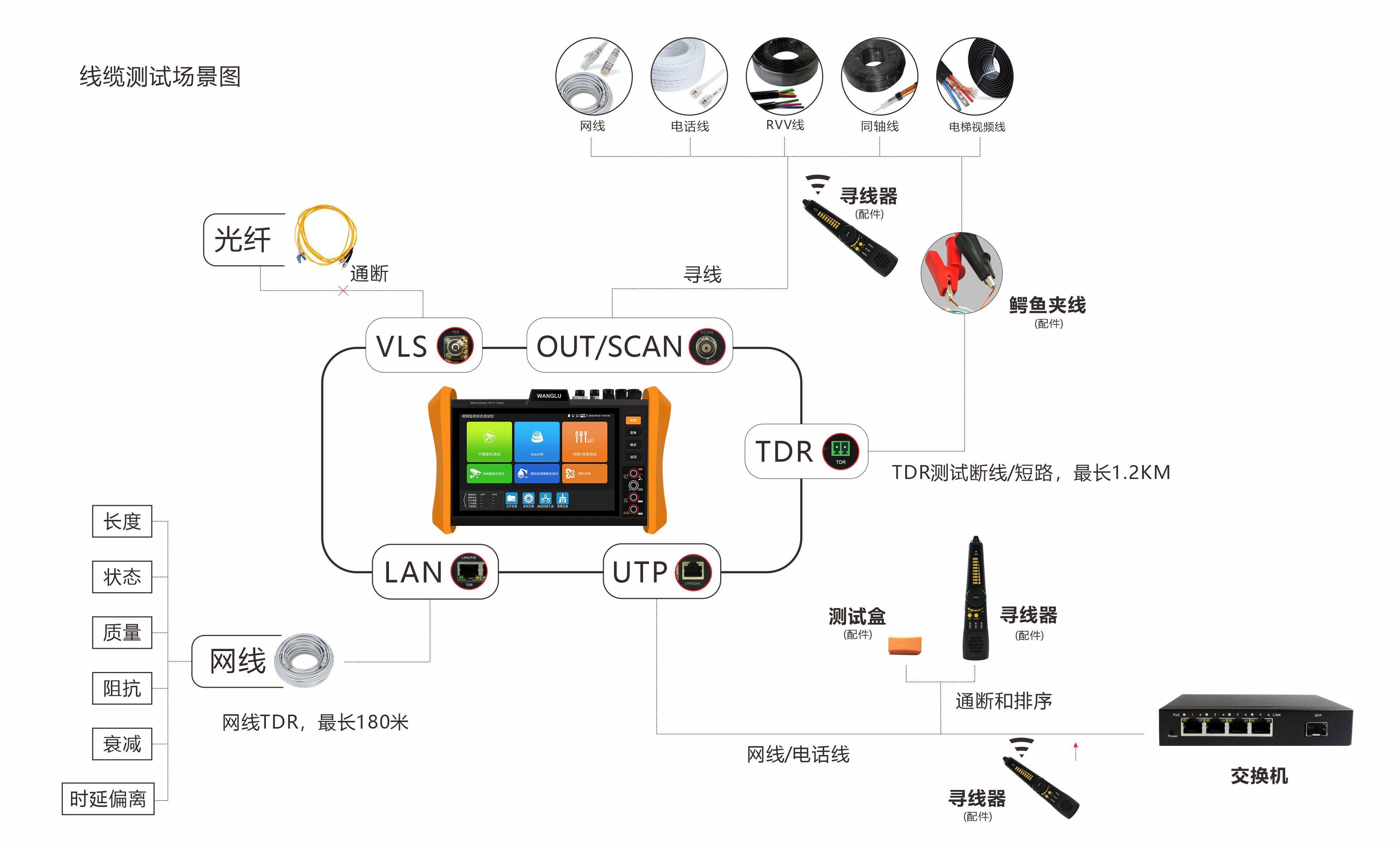

线缆测试应用场景图


H12 简介
