IP+同轴高清全4K测试,HDMI4K测试,VGA输入测试,网线端口通断检测等


IPC-5000Plus

●   5英寸1920x1080P高清全视角IPS屏,更清晰流畅。

●   H.265/H.265+,4K主码流测试,1200W网络摄像机测试。

●   极速ONVIF,生成测试报告、自定义修改通道名称。

●   AutoHD,自动检测显示所接入高清摄像机类型和分辨率。

●   升级同轴高清4.0,TVI/CVI/AHD 8MP测试。

●   海康大华测试工具支持批量激活,批量修改IP,自定义修改通道名称。

●   网线线序检测,远端/中端/近端错误检测。

●   网线TDR测试,网线开路/短路,质量测试。

●   DC12V 3A,POE48V 25.5W供电输出。

●   高亮度LED照明灯。

●   4K 30帧 HDMI输入,2K 60帧 VGA输入。(仅IPC-5200/5100PLUS)

●   4K EX-SDI,3G-SDI,HD-SDI摄像机测试。(仅IPC-5200PLUS)

●   增强型数字寻线器,寻线和排序同时测试。*


1521705403108067.png 1521705411116723.png 1521705441119262.png 1521705441133933.png 1521705441696728.png 1521705441828034.png

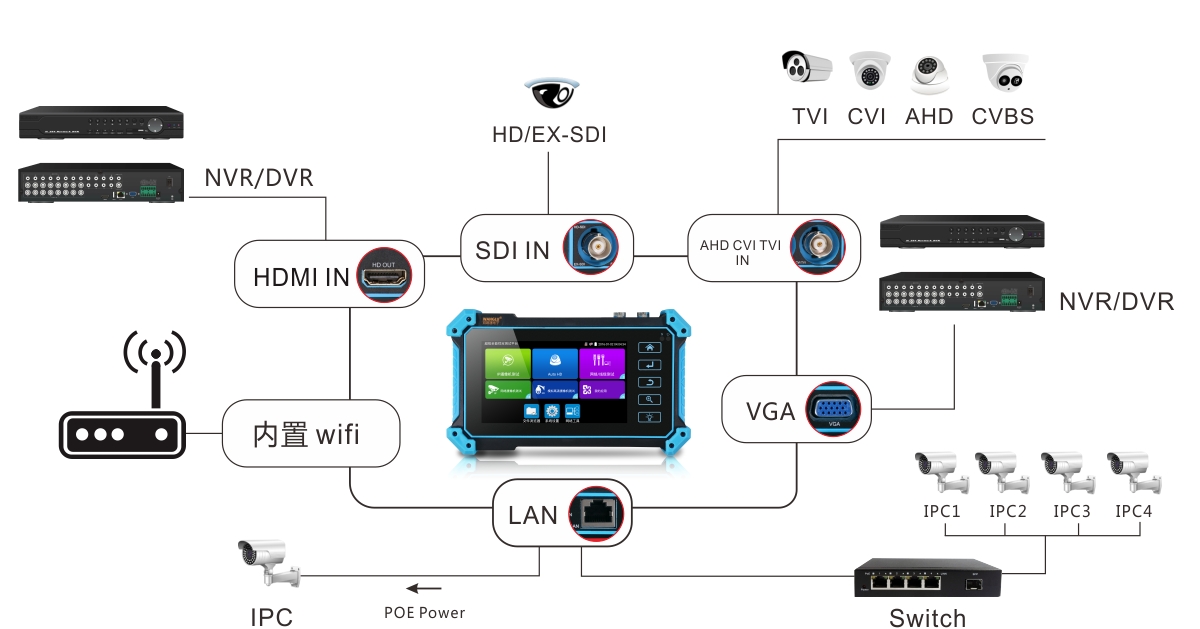

功能简介 技术参数 连接示意图 资料下载

摄像机测试:

●  5英寸1920x1080 IPS高清全视角IPS电容式触摸屏,亮度更高,摄像机图像显示更流畅、清晰;NEW

●  支持H.265+,H.265/H264编码的摄像机测试,主码流测试图像分辨率高达4K;

●  ONVIF摄像机测试,一键生成摄像机测试报告,支持多网段测试;支持修改IP,修改密码,自定义修改摄像机通道名称等,支持网络球机PTZ控制;

●  睿智IP摄像机测试,自动扫描全网段IP,自动开启PoE供电并且功率显示,输入账号密码即可查看摄像机图像。支持批量激活海康,大华摄像机。一键跳转Onvif和更多专用测试工具。NEW

● AUTO HD可自动识别AHD/CVI/TVI/CVBS等摄像机并图像显示,以及进行拍照录像、同轴视控、菜单调用等。NEW

●  支持同轴高清4.0,TVI8MP、CVI8MP、AHD8MP摄像机图像测试、同轴视控及菜单调用,支持拍照、录像、放大,回放;NEW

●   支持SDI2.0,EX-SDI8MP和3G-SDI摄像机图像测试,同轴视控,菜单调用,支持拍照录像。*NEW

●   支持HDMI高清数字信号输入,最高分辨率可达4K 30帧,支持拍照录像和回放。*NEW

●  支持VGA信号输入,最高分辨率可达2K 60帧,支持拍照录像和回放。*NEW

●  专业版海康测试工具,支持批量激活、批量修改IP,修改用户密码等参数,可自定义修改通道名称,三种字体大小随意调节,H.264/H.265视频快速切换,宽动态开启等视频参数设置。可恢复出厂设置等。NEW

●  大华测试工具,支持批量激活大华摄像机,批量修改IP地址,自定义修改通道名称,摄像机显示时间任意位置调节,三种字体大小任意切换,可修改用户名、密码等参数;NEW

●  多路预览,最高支持32路摄像机同时预览,一键链接到onvif播放图像.

●   内置Wifi,速率150M,可实现无线摄像机的测试;支持创建WIFI热点。

●  IP探索增强版,更快、更准!盲测,未知IP摄像机秒出IP地址,可检测未激活的海康大华摄像机,点击跳转到相应工具激活。

●  支持大华、海康、ACTi、宇视、三星等一百多种网络摄像机厂家IPC私有协议测试;

●   屏幕投影和远程控制功能,官网下载安装工程宝远程控制APP,手机即可实时接收工程宝屏幕画面并可控制工程宝界面,方便监控安装人员共享信息;NEW

●  支持快速截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面;

●  PoE电压测量、PING、IP地址扫描、端口闪烁、等网络测试功能;

●  48V PoE、25.5W摄像机供电输出,DC12V 3A供电输出。

线缆测试:

●  增强型数字寻线器,抗干扰物杂音,寻线更精准。采用先进复用技术,寻线和排序同时测试。寻线后使用排序功能快速确认寻线结果,便捷高效。网线类型 直通/交叉错线,快速显示。*NEW

●  网线TDR测试,支持生成测试报告,可测试网线线对状态、长度、衰减、反射率、阻抗,千兆摄像机时延偏离等;

●  增强型网线测试,支持生成测试报告,网线近端/中端/远端,哪一端错误检测;测试网线、电话线排序及通断,测试盒有特殊编号(需定制),可进行线头查找。NEW

其他功能:

●  全新系统,可自行安装运行IPC厂家的手机或平板移动客户端软件,也可安装APK格式QQ、微信或其他应用;

●   音频输入测试,可测试拾音器。

●  一体化聚合物锂电池供电,一次充满可正常工作6小时(IPC-5000Plus工作时间5小时)。



产品型号

IPC 5000/IPC 5100/IPC 5200(*型号可选)

主要功能项

显示屏:

5英寸,IPS高清全视角IPS电容式触摸屏,分辨率1920x1080

网络端口

10/100/1000M 自适应

WIFI

内置无线WIFI,速率150M,接收无线网络摄像机图像等。

H.265主码流测试

硬件解码,支持H.265/H.264主码测试摄像机图像,最高分辨率4K,可测试1200W摄像机

IP摄像机测试

支持跨网段测试摄像机;

支持ONVIF(带PTZ云台控制)协议摄像机的测试;

支持ACTi、大华、海康、三星、天地伟业、科达等一百多个品牌私有协议摄像机测试,私有协议可定制;

IP探索

全网段寻找摄像机IP地址

极速ONVIF

自动登录播放图像,支持修改IP地址,通道名称,生成测试报告等。

海康测试工具

海康摄像机批量激活,批量修改IP,自定义修改通道名称,H264/H265切换等,可修改用户名、密码等参数。

大华测试工具

大华摄像机批量激活,批量修改IP,自定义修改通道名称,可修改用户名密码等。

AutoHD

AUTO HD可自动识别AHD/CVI/TVI/CVBS等摄像机并图像显示,同轴视控、菜单调用等

TVI 4.0视频信号测试

1路TVI IN BNC输入,分辨率支持

3840x2160p 15fps,

2592x1944P 12.5/20fps,

2688x1520p 15fps

2560x1440p 18/25/30fps,

2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

CVI4.0视频信号测试

1路CVI IN BNC输入,分辨率支持

3840x2160p 12.5/15fps,

2560x1440p 25/30fps,

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

AHD4.0视频信号测试

1路AHD IN BNC输入,最高分辨率支持

3840 x 2160P 15 FPS,

2592x1944P 12.5/20fps,

2560x1440p 15/25/30fps,

2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

SDI2.0视频信号测试*

(仅IPC-5200PLUS)

1路HD-SDI/EX-SDI  IN BNC输入,分辨率支持720p   25/30/50/60fps,1080p 25/30/50/60fps,1080i 50/60fps, EX-SDI:2560*1440P 25/30FPS,3840*2160P 25/30Fps

HDMI输入*

(IPC5200/5100PLUS)

一路HDMI输入,支持音频输入,最高分辨率支持4K30F:4K_3840*2160/2K_2560*1440P/1920×1080p   /1920×1080i /720×480p /720×576p /1280×720p/1024×768p/1280×1024p /1280×900p /1440×900p等。

HDMI输出*

    (IPC5000PLUS)

一路HDMI输出,支持1080p。

VGA输入*

(IPC5200/5100PLUS)

一路VGA信号输入,可当显示器。支持分辨率如下:2048x1152P 60FPS、1920x1200P 60FPS、1920x1080P 60FPS、1792x1344P 60FPS、1680x1050P 60FPS、1600x1200/900P 60FPS/1440x900P 60FPS、1360x768P   60FPS、1280x1024/960/800/768/720P 60FPS、1152x870P 60FPS、1024x768P 60FPS、800x600P 60FPS、640x480P 60FPS。

视频图像放大

支持模拟高清视频图像放大,IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

网线TDR测试

测试网线线对状态、长度、衰减、反射率、阻抗,千兆摄像机时延偏离等参数

PoE电源输出

48V PoE电源输出,最大功率25.5W

DC 12V电源输出

输出12V 最大直流电流约3A,为摄像机提供临时工作电源

下拉菜单

PoE电源开关、仪表IP设置、WLAN开关LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号,测试声音是否正常,可录音保存。

外部存储

可接外部SD卡,最大支持32G,可用于存储视频,照片等文件

云台控制测试

支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

UTP网线测试

测试任意两线或两线以上的网线,可检测网线哪一端错误,屏幕上显示连接顺序和网线编号。

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

电源管理

显示12V电源输入和输出电压和功率。

寻线功能*

寻线和排序同时测试,寻线器寻到网线后,网线接到UTP口,直接显示网线线序。直通,交叉,直接指示,不需要看跑马灯

电  源

外接电源

DC 12V(2A)

电池供电

内置7.4V聚合物锂电池,容量3350mAh(IPC-5000电池为2600mAh)

充    电

一次充电3-4小时,可正常使用5小时

系统参数

操作设置

电容触摸屏,中文、英文OSD菜单,可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

183mm x 110mm x 36.5mm /0.32kg


功能/型号

IPC-5000 Plus

IPC-5100 Plus

IPC-5200 Plus

TVI / CVI/ AHD8MP

EX/HD-SDI2.0

×

×

HDMI输入

 4K30帧

×

VGA输入

×

HDMI输出

          (1080P

×

×

电池

2600mAh

3350mAh

3350mAh

寻线器

选配

选配

选配
