寻线+排序同时测试/各类线缆开短路长度检测/电平测试/网络测试

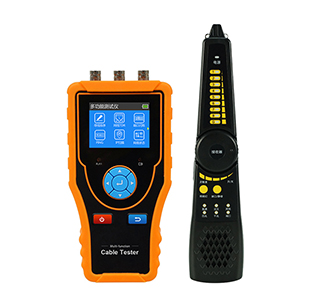

LT-1200
● 二级编码数字模式，抗干扰无杂音，寻线更精准
● 全新复用技术，寻线+排序同时测试，快速验证寻线结果
● POE电压检测，支持供电电压的大小、引脚以及协议检测
● 网线千兆/百兆，直通/交叉/错线，一目了然
●线缆短路检测
●网线TDR测试，测试网线长度、质量、千兆传输质量等。
●端口闪烁、PING测试、IP地址扫描、网络状态等网络测试。
●TDR V2.0多种类型线缆断点和短路测试，最长1200米。
●电平测试，检测TVI、CVI、AHD、CVBS视频信号的峰值、同步和突发电平。
●接口60V耐压防烧，支持POE带电寻线
功能简介
技术参数
连接示意图
资料下载
1.采用2.4英寸TFT显示屏，320x240分辨率。
2.增强型数字寻线器，抗干扰无杂音，寻线更精准。采用先进复用技术，寻线+排序同时测试。寻线后使用排序功能快速确认寻线结果及线序，便捷高效。
3.增强型网线测试，可对网线近端、中端、远端故障定位；可测试网线、电话线排序及通断；测试盒可编号1~255（需定制），可进行线头查找；网线类型 直通/交叉/错线，百兆/千兆网线，快速显示。
4.支持交换机连接时的对线检测，判断网线到交换机端口的通断情况，也可用于交换机百兆/千兆识别。
5.支持网线、电话线短路检测。
6.支持网线TDR测试，测试网线的线对状态、长度、衰减。
7.端口闪烁功能，方便工程人员查找交换机端口。
8.PING测试，测试IP摄像机或其他网络设备的以太网端口是否正常工作，IP地址是否正确。
9.IP地址扫描，快速查找与仪表连接的IP摄像机或者其他网络设备的IP地址。
10.网络状态检测，快速识别所连接网络端口10/100/1000M，检测全双工/半双工模式等。
11.TDR V2.0，可测量网线4对线、常规电力线、BNC线、电话线等多种线缆断开或短路的位置；最长测试距离1200米。
12.POE电压检测，支持供电电压的大小、引脚以及802.3AT/802.3AF/非标识别判断检测。
13.电池电量图形显示，电池供电或外接电源供电同时给电池充电，先进电源控制保护电路，低功耗工作节能环保，一次充电3小时，可正常使用16小时。
产品型号 | 全功能电平线缆测试仪 | |
显示屏 | 2.4英寸TFT显示屏，320x240分辨率。 | |
寻线/对线检测 | 寻线线材 | 支持RJ45双绞线，RJ11电话线，BNC视频线及弱电金属线等。 |
UTP/STP线序测试 | 测试任意两线或两线以上的网线，屏幕上显示连接顺序、千兆/百兆，直通/交叉/其他网线类型，网线编号等。寻线器接收端通过指示灯识别。 | |
短路检测 | 支持网线、电话线短路检测。 | |
网线水晶头故障检测 | 本机/远端指示灯，判断网线水晶头故障端。 | |
网线TDR测试 | 测试网线线对状态、长度、衰减、质量等参数。 | |
端口闪烁 | 快速查找与设备连接的以太网交换机等设备的端口。 | |
PING测试 | 测试IP摄像机或其他网络设备的以太网端口是否正常工作，IP地址设置是否正确。 | |
IP地址扫描 | 快速查找与仪表连接的IP摄像机或其他设备的IP地址。 | |
网络状态检测 | 快速识别所连接网络端口10/100/1000M，检测全双工/半双工模式等。 | |
TDR2.0断点和短路测量 | 测量BNC线、网线、电话线等线缆断开或短路的位置。支持测试网线4对线。最大测试距离1.2km。 | |
POE检测 | 支持802.3AT/802.3AF，显示供电电压的大小、引脚以及标准/非标POE类型。 | |
电 源 | ||
外接电源 | 主机 | DC5V(1A) |
电池供电 | 主机 | 内置3.7V锂电池，容量2000mAh |
接收器 | 两节5号电池 | |
充电 | 主机充电3小时，一次充电完成可正常使用16小时。 | |
工作环境及规格 | ||
工作温度 | -10℃---+50℃ | |
工作湿度 | 30%-90% | |
外形尺寸 | 175mm x 84mm x 37mm / 0.34Kg | |
