OTDR光时域反射仪 MT-6810 OTDR光时域反射仪 MT-6810 OTDR光时域反射仪 MT-6810 OTDR光时域反射仪 MT-6810
OTDR光时域反射仪 MT-6810
OTDR光时域反射仪 MT-6810
OTDR光时域反射仪 MT-6810
OTDR光时域反射仪 MT-6810

带光检测/宽动态/事件地图/稳定光源/损耗测试



OTDR光时域反射仪  MT-6810

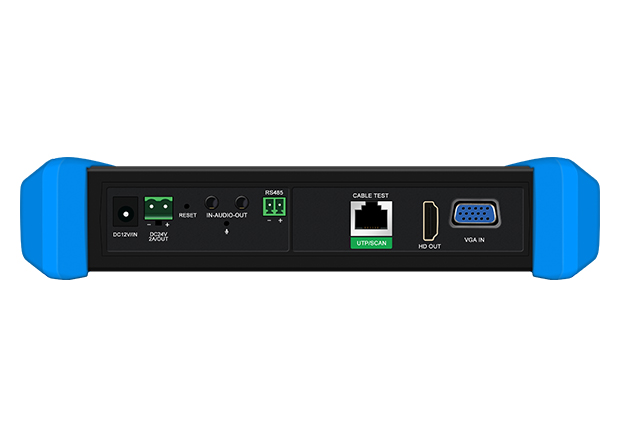

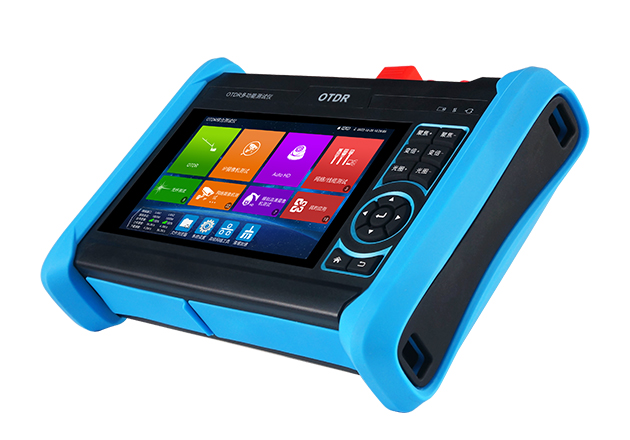

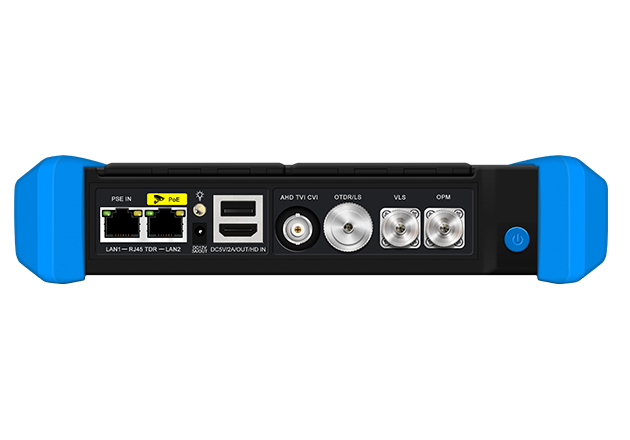

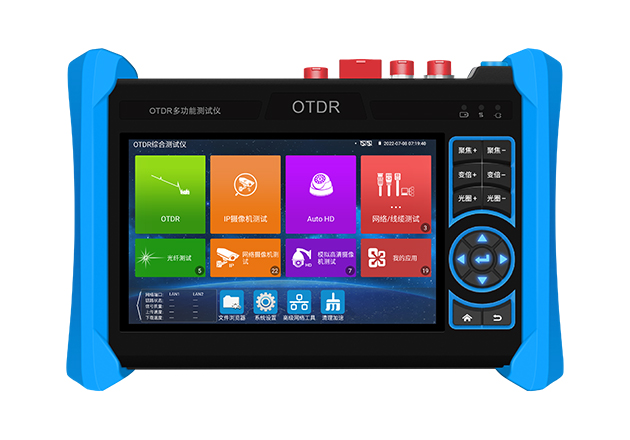

●  5.4英寸高清全视角电容式触摸屏+全新系统。

●  OTDR 双波长光纤检测,高动态范围,最大测量距离150Km。

●  高隔离度滤波技术,可带光测试(1610波长)。

●  来光检测,(非带光检测型号)

●  事件地图功能,智能链路分析,定位连接点/熔接点。

●  多轨迹查看,可最多同时查看4条曲线,综合分析,结果更准确。

●  中文操作和存储测试曲线,可缩放移动曲线,查看细节。

●  OTDR测试结果保存为EXCEL、PDF或截图等文件。

● 支持H.265、8K主码流测试

● 支持TVI8MP,CVI8MP,AHD8M HDMI4K

●  支持远程控制、手机投影

●  48V/30W POE供电,DC 12V 3A,DC 24V 2A供电输出。



功能简介 技术参数 连接示意图 资料下载

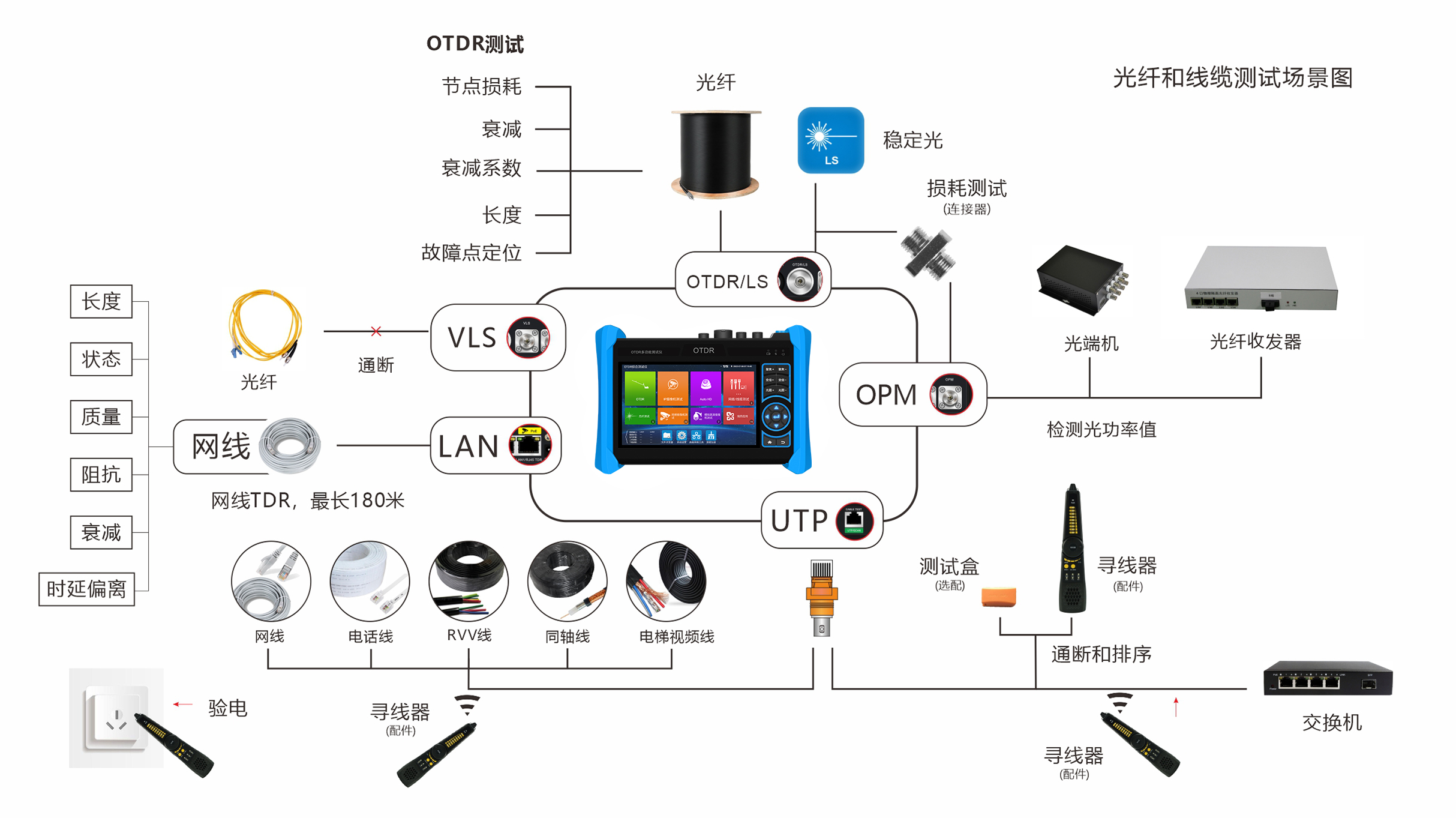

 OTDR/光纤测试

  • OTDR 波长1310/1550/1610可选,动态26/28/30/32/34dB可选,最大测量距离150Km。(波长/动态范围可选)NEW

  • 高隔离度滤波技术,可带光测试(1610波长)。NEW

  • 来光检测功能,防止OTDR模块被光纤中的光信号损坏,同时也避免因光纤中存在光信号干扰导致测试结果不准确(非带光测试型号)。NEW

  • OTDR自动量程模式,无需设置任何参数,一键测试,程序自动匹配参数进行测试,快速获得测试结果。NEW

  • OTDR专业设置模式,提供量程、脉冲宽度、测试时间、非反射门限、折射率等参数设置,获得更加精准测试结果NEW

  • 测试光纤链路长度、损耗、衰减系数等,准确定位连接点/熔接点;以及检测连接点/熔接点处的损耗等NEW

  • 事件地图功能,将曲线信息可视化直观呈现,通俗易懂;智能自动分析连接点、熔接点、光纤链路的损耗等数值是否合格达标。NEW

  • 可保存和查看测试曲线,支持缩放、移动查看曲线,分析曲线事件点等细节。提供“otdr、sor”两种格式可选。中文操作和存储,保存曲线≥30000条

  • 多轨迹曲线查看,可同时打开最多4条曲线,进行测试结果对比,或对同一光纤修复前后测试结果对比等

  • 支持生成OTDR测试报告,包含曲线轨迹图、参数设置、光纤事件信息、光纤链路信息等,可保存为EXCEL、PDF或截图等文件。NEW

  • 稳定光源,CW/270/330/1000/2000Hz模式可选。NEW

  • 损耗测试,光纤或光器件的损耗值检测。NEW

  • 红光源故障定位和激光功率计。

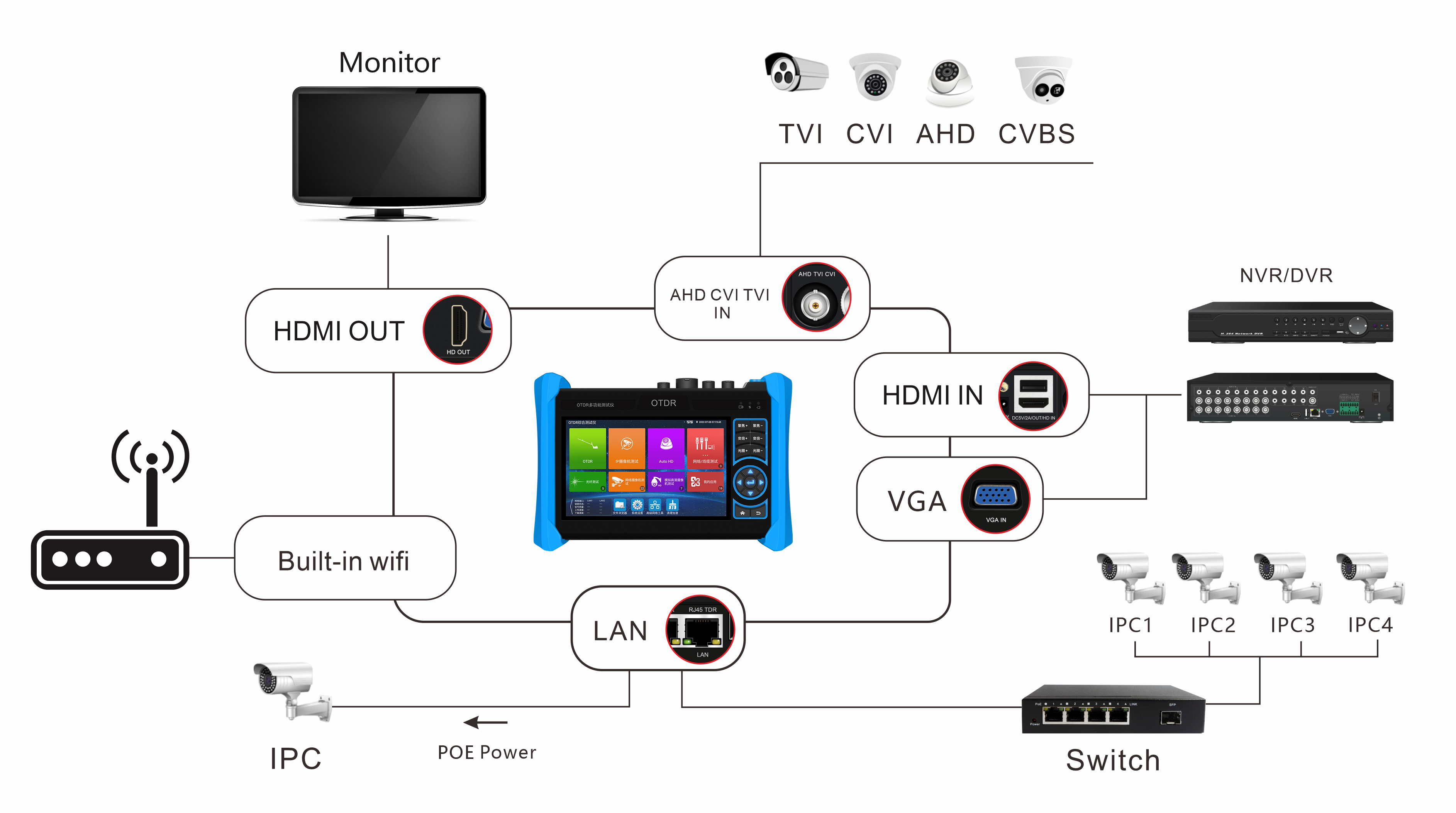

网络/同轴摄像机测试功能

  • 首家采用5.5英寸1920x1152IPS高清全视角电容式触摸屏,亮度更高,摄像机图像显示更流畅、清晰;

  • 支持H.265+,H.265/H264编码的摄像机测试,摄像机在H.265编码模式下,主码流测试图像最高支持分辨率8K/24FPS。摄像机在H.264编码模式下,主码流测试图像最高支持分辨率4K/30FPS。NEW

  • 升级TVI5.0音频测试,支持TVI8MP/CVI8MP/AHD8MP/最高分辨率图像测试、同轴视控及菜单调用,支持拍照、录像、放大,回放;NEW

  • 睿智IP摄像机测试,集成POE或DC12V供电及功率显示;IP地址扫描、摄像机图像显示;网络质量、实时上传/下载速率检测;DHCP信息等多种实用功能;

  • 极速ONVIF一键生成摄像机测试报告,包含摄像机IP地址、分辨率、编码等相关信息;支持跨网段测试;支持音视频同步测试;人脸识别等更多功能;

  • 海康/大华测试工具支持批量激活、修改IP,自定义修改通道名称、重置密码、视频遮挡报警等;

  • 华为、宇视、天视通、雄迈、天地伟业等多个主流摄像机专用测试工具;

  • 内置2.4G无线WIFI功能,可测试无线网络摄像机,支持创建WIFI热点;

  • 48V/30W POE供电,DC 12V 3A,DC 24V 2A供电输出。

  • HDMI和VGA
  • 支持HDMI高清数字信号输入,最高分辨率可达4K 30帧。支持录像、拍照和回放。同时支持HDMI信号输出,可将当前屏幕显示内容通过输出,输出分辨率最高支持4K60帧;

  • 2K 60F VGA输入;

线缆测试功能

  • 网线TDR测试,测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数;

  • 网线线序检测,端口通断远端/中端/近端错误检测,短路检测等;

  • 全新数字型寻线器,抗干扰无杂音;寻线+排序同时测试,快速验证寻线结果;支持寻电,感应式非接触寻电功能,更加安全。AC12-1000V,频率50/60Hz交流电电压感应,声光双重警报,支持区分零火线。(选配)NEW

  • 其他功能

  • 电源管理,测试PoE交换机、 PoE摄像机等设备电压及功率,测试DC12V电源输入、仪表本机DC12V输出的电压及功率;

  • 屏幕投影功能,新增互联网和局域网操控,支持手机或PC端投影。手机安装工程宝屏幕投影APP,实时接收工程宝屏幕画面,或PC端使用VLC播放器,方便监控安装人员共享信息。

  • 高级网络工具是集合网络工具、链路工具、线缆测试的综合测试工具。可进行IP扫描、路由跟踪、Socket调试、ping包测试、DHCP、PPPOE拨号测试、OUI查询、DNS优选、链路统计、LLDP测试、端口查找等多种网络测试;

  • 大容量聚合物锂电池供电,工作时间长达11小时。




OTDR技术规格

波长(nm)

1310/1550

1610

动态范围(dB)1

28/26

30/28

32/30

34/34

28

30

32

34

来光检测

支持

不支持

带光测试

不支持

支持

脉冲宽度(ns)

 5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000

测试距离

≤150 Km

事件盲区(m)2

≤2.2m

衰减盲区(m)3

≤15m

线性度(dB/dB)

±0.05 dB/ dB

损耗阈值(dB)

0.05

损耗分辨率(dB)

0.01

采样分辨率(m)

0.125至8

采样点数

32K

距离不确定度(m)

±(1 m + 5×10-5×距离+取样间距)

量程范围(km)

0.5、1、2、5、10、25、50、100、200

典型实时刷新时长

1s

测量时长

5秒、10秒、15秒、30秒、1分钟、2分钟、3分钟可选

接口类型

FC-UPC

备注:1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。

2、动态范围是在最大脉冲宽度,动态范围是在200km/20000ns/3min条件下测得的数据。

3、盲区测量条件:反射事件在5Km以内,回波损耗为45dB,使用最小的脉宽进行测量。


产品型号

IPC-6800Plus【*】型号可选

显示屏:

5.5英寸,IPS高清全视角电容式触摸屏,分辨率1920x1152。

网络端口

10/100/1000M 自适应,RJ45。双千兆以太网口。

WIFI

内置2.4G无线WIFI,最大速率150M,接收无线网络摄像机图像等。

WIFI分析仪

内置WIFI分析仪,可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。

H.265主码流测试

硬件解码,支持H.265+,H.265 8K/H264 4K编码的摄像机测试。摄像机在H.265编码模式下,主码流测试图像最高支持分辨率8K/24FPS。摄像机在H.264编码模式下,主码流测试图像最高支持分辨率4K/30FPS。

IP摄像机测试

DC12V/POE   48V供电及功率检测、网络信息、IP地址搜索、图像显示等功能一体。

NON-ONVIF

(私有协议)



ONVIF(带PTZ云台控制),ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

IP探索

全网段寻找摄像机IP地址。

极速ONVIF

自动登录播放图像,修改IP、通道名称等参数,生成测试报告等。

海康测试工具

海康摄像机一键激活、图像测试,可修改用户名、密码、编码格式、IP地址和通道名称等参数。支持批量激活、修改视频设置、IP地址、恢复出厂设置、重置密码等。

大华测试工具

大华摄像批量激活、图像测试,输入重置预留手机号,可修改用户名、密码、IP和通道名称等参数。

TVI   5.0视频信号测试*

1路TVI IN BNC输入,分辨率支持

4K/8MP_3840x2160p 12.5/15fps,

5MP_2592x1944p12.5/20fps,

4MP_2688x1520p 15fps,4MP_2560x1440P 15/25/30fps,

3MP_2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持音频检测,同轴视控,菜单调用。

CVI4.0视频信号测试*

1路CVI   IN BNC输入,分辨率支持

4K/8MP_3840x2160p 12.5/15fps

6MP_2880x1920p 20fps,

5MP_2592x1944P 20fps,5MP_2880 x1620P 25 fps,

4MP_2560x1440p 25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持同轴视控,菜单调用。

AHD4.0视频信号测试*

1路AHD   IN BNC输入,分辨率支持

4K/8MP_3840x2160p 15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440p 15/25/30fps,

3MP_2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持同轴视控,菜单调用。

CVBS视频信号测试*

1路Video   IN BNC输入,支持PAL/NTSC制式。*

CVBS视频信号电平测量*

测量视频信号的峰峰值、同步电平、突发电平。

视频图像放大

支持模拟视频图像放大,IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

网线TDR测试

测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数

HDMI输入*

一路HDMI输入,最高分辨率支持4K 30帧

4K_3840*2160 24/25/30fps   /2K_2560*1440P 60fps /

1920×1080p 24/25/30/50/59/60fps /1920×1080i   50/58/60fps /

1280×720p 25/30/50/59/60fps /720×480p 60fps   /720×576p 60fps /

1024×768p 60fps /1280×1024p 60fps /1600×1200p 60fps /1440×900p 60fps/800×600p 60fp等。

HDMI输出

一路HDMI输出,最高分辨率支持4K60帧   。

3840x2160-60/50/30/25/24hz,4096x2160-24hz,1080P-60/50/24hz,1080i-60/50hz,720o-60/50hz,576p-50hz,480p-60hz

VGA输入*

一路VGA信号输入,可当显示器。支持分辨率如下:

1280x1024/960/800/768/720P 60FPS,1152x870P 60FPS,1024x768P   60FPS,800x600P 60FPS,640x480P   60FPS。

PoE电源输出

48V PoE电源输出,最大功率30W。

DC 12V电源输出

输出12V 最大直流电流约3A,为摄像机提供临时工作电源。

DC24V电源输出

输出24V 最大直流电流约2A,为摄像机提供临时工作电源。

USB 5V电源输出

5V 2A电源输出功能,可作为手机充电宝功能。

下拉菜单

PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号,测试声音是否正常,可录音保存。

一路音频输出,用于连接耳机。

云台控制测试*

支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议。

UTP网线测试

新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线,屏幕上显示连接顺序和网线编号,可测试屏蔽层网线。

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

寻线功能*

采用先进复用技术,寻线和排序同时测试。寻线器寻到网线后,网线接到UTP口,直接显示网线线序。直通,交叉,直接指示,不需要看跑马灯,支持寻屏蔽网线。

寻电功能*

电压范围

AC12-1000V

频率

50/60Hz

报警方式

声光双重报警

安全等级

CAT.III   1000V / CAT.IV 600V;CE

PoE/PSE电压测试

显示供电电压的大小及线路连接情况。

光功率计测量

波长(nm):850/1300/1310/1490/1550/1625nm。功率范围(dBm) :-70~+10dBm

可见红光源

发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。

电  源

外接电源

DC 12V(2A)

电池供电

内置7.4V聚合物锂电池,容量5200mAh。

充    电

充电2.5小时,一次充电完成可正常使用11小时。

系统参数

操作设置

电容触摸屏,中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单,可选。

自动待机

关闭/5-30分钟。
