波长(nm)

1310/1550

1610

动态范围(dB)¹

28/26

30/28

32/30

34/34

28

30

32

34

来光检测

支持

不支持

带光测试

不支持

支持

事件盲区(m)²

≤2

衰减盲区(m)³

≤10

量程范围(km)

0.5、1、2、5、10、25、50、100、200

脉冲宽度(ns)

 5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000

测试精度

±（1 m +取样间隔+0.005% x 测试距离）

测量时长

5s~3min，实时

线性度(dB/dB)

±0.05

最小距离分辨率(m)

0.05

采样点数(K)

32- 128

损耗阈值(dB)

0.05

损耗分辨率(dB)

0.01

文件格式

SOR标准文件格式/ PDF/ EXCEL

数据存储

内存8G+TF卡

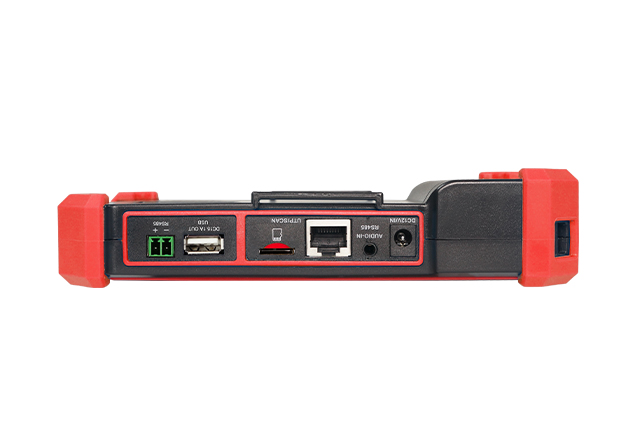

接口类型

SC-PC

备注：1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。

2、动态范围是在最大脉冲宽度，动态范围是在200km/20000ns/3min条件下测得的数据。

3、盲区测量条件：反射事件在5Km以内，回波损耗为45dB，使用最小的脉宽进行测量。

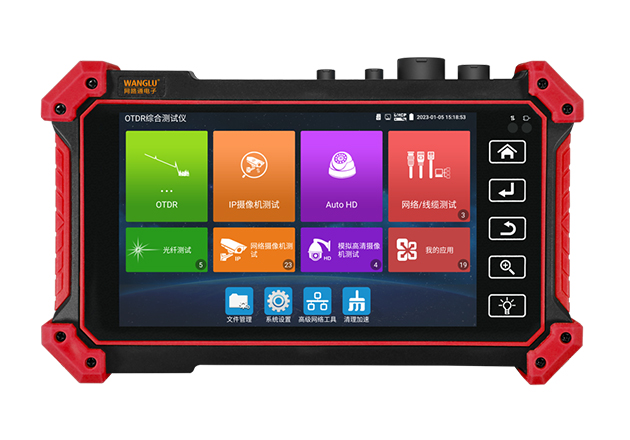

显示屏：

5.4英寸，IPS高清全视角电容式触摸屏，分辨率1920x1152。

网络端口

10/100/1000M   自适应，RJ45。

WIFI

内置2.4G无线WIFI，最大速率150M，接收无线网络摄像机图像等。

WIFI分析仪

内置WIFI分析仪，可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。

H.265主码流测试

硬件解码，支持H.265主码测试摄像机图像，最高分辨率4K，可测试1200W摄像机

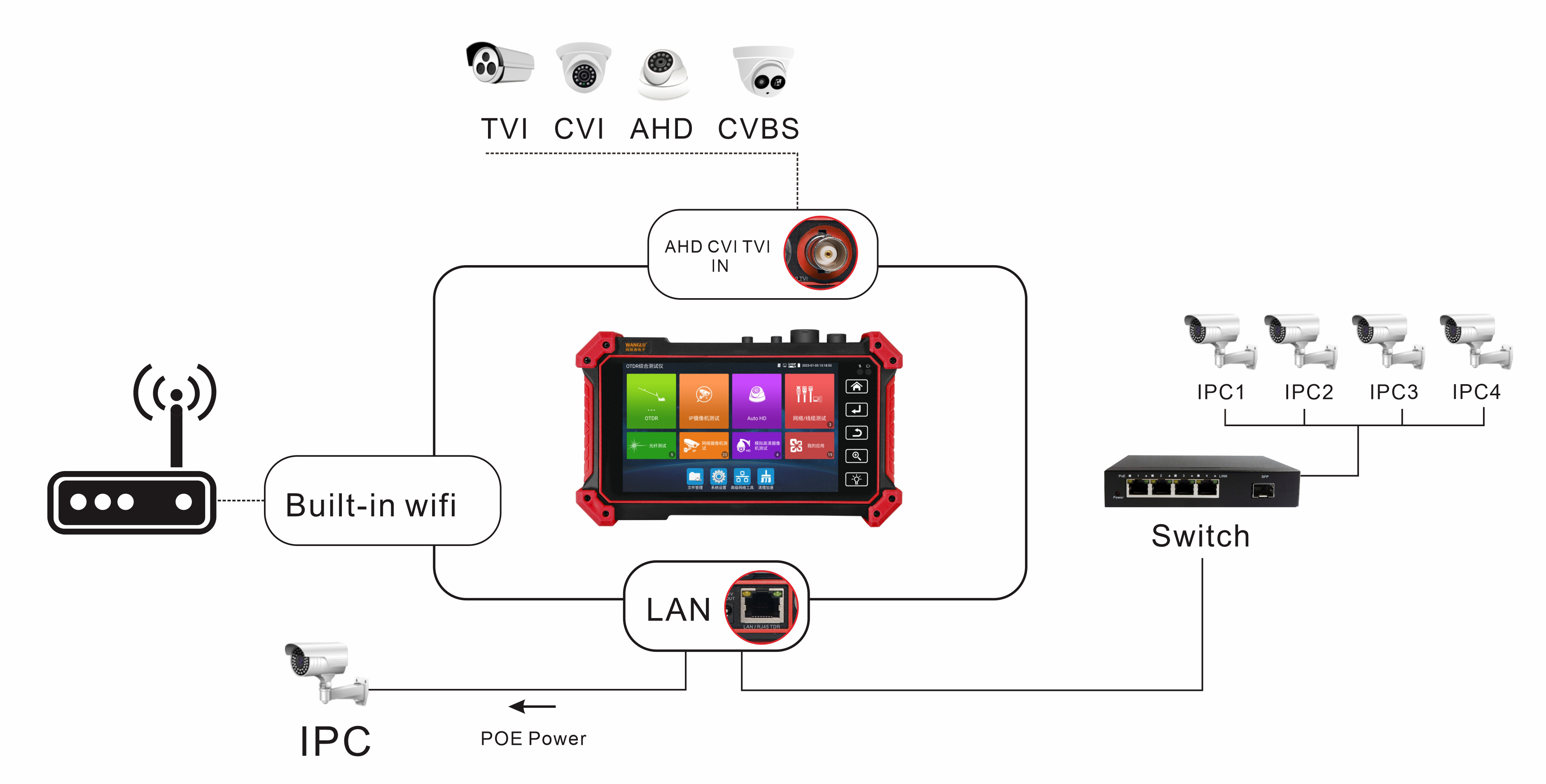

IP摄像机测试

DC12V/POE 48V供电及功率检测、网络信息、IP地址搜索、图像显示等功能一体。

NON-ONVIF

(私有协议)

ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

IP探索

全网段寻找摄像机IP地址。

极速ONVIF

自动登录播放图像,修改IP、通道名称等参数，生成测试报告等。

海康测试工具

海康摄像机一键激活、图像测试，可修改用户名、密码、编码格式、IP地址和通道名称等参数。支持批量激活、修改视频设置、IP地址、恢复出厂设置、重置密码等。

大华测试工具

大华摄像批量激活、图像测试，输入重置预留手机号，可修改用户名、密码、IP和通道名称等参数。

TVI视频信号测试*

1路TVI IN BNC输入，分辨率支持

4K/8MP_3840x2160p   12.5/15fps,

5MP_2592x1944p12.5/20fps,

4MP_2688x1520p   15fps，4MP_2560x1440P   15/25/30fps,

3MP_2048x1536p   18/25/30fps，

1920x1080p   25/30fps，

1280x720p   25/30/50/60fps，

同轴视控，菜单调用。

CVI5.0视频信号测试*

1路CVI IN BNC输入，分辨率支持

4K/8MP_3840x2160p   12.5/15fps，

6MP_2880x1920p   20fps，

5MP_2592x1944P   20fps，5MP_2880 x1620P 25   fps，

4MP_2560x1440p   25/30fps，

1920x1080p   25/30fps，

1280x720p   25/30/50/60fps，

支持音频检测，支持同轴视控，菜单调用。

AHD4.0视频信号测试*

1路AHD IN BNC输入，分辨率支持

4K/8MP_3840x2160p   15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440p   15/25/30fps,

3MP_2048x1536p   18/25/30fps，

1920x1080p   25/30fps，

1280x720p   25/30/50/60fps，

支持同轴视控，菜单调用。

CVBS视频信号测试*

1路Video IN BNC输入，支持PAL/NTSC制式。*

视频图像放大

支持模拟视频图像放大，IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。

网线TDR测试

测试网线线对状态、长度，最大支持600米

PoE电源输出

48V PoE电源输出，最大功率30W。

DC 12V电源输出

输出12V 最大直流电流约3A，为摄像机提供临时工作电源。

USB 5V电源输出

5V 1A电源输出功能，可作为手机充电宝功能。

下拉菜单

PoE电源开关、仪表IP设置、WLAN开关、LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号，测试声音是否正常，可录音保存。

云台控制测试*

支持RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议。

UTP网线测试

新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。

协议代码捕捉

内置串口工具，可接收、显示控制设备发出的RS485协议代码数据，也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

寻线功能

采用先进复用技术，寻线和排序同时测试。寻线器寻到网线后，网线接到UTP口，直接显示网线线序。直通，交叉，直接指示，不需要看跑马灯，支持寻屏蔽网线。

寻电功能*

电压范围

AC12-1000V

频率

50/60Hz

报警方式

声光双重报警

安全等级

CAT.III 1000V / CAT.IV 600V;CE

光功率计测量

波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm

可见红光源

发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。

稳定光源技术规格

激光器类型

FP-LD

输出波长

1310/1550

1610

输出功率

-5dBm~0dBm可调

频率

270Hz/330Hz/1kHz/2kHz

稳定度

CW，土0.2dB/15min(开机预热15min后测试)

电  源

外接电源

DC 12V（1A）

电池供电

内置7.4V聚合物锂电池，容量2600mAh。

充    电

充电3小时,一次充电完成可正常使用6小时。

系统参数

操作设置

电容触摸屏，中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单，可选。

自动待机

关闭/5-30分钟。

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

183mm x 110mm x 36.5mm /0.45kg
