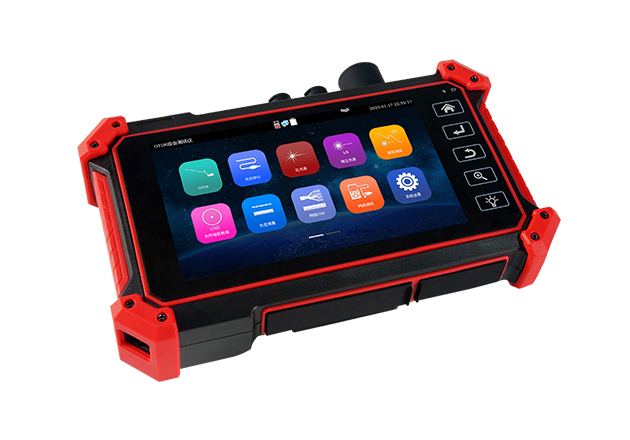

OTDR光时域反射仪 M0T-51/MOT-50

● 5.55英寸高清OLED触摸屏。

● OTDR 双波长光纤检测，高动态范围，最大测量距离100Km。

● 高隔离度滤波技术，可带光测试（1610波长）。

● 来光检测，（非带光检测型号）

● 事件地图功能，智能链路分析，定位连接点/熔接点。

● 多轨迹查看，可最多同时查看4条曲线，综合分析，结果更准确。

● 中文操作和存储测试曲线，可缩放移动曲线，查看细节。

● OTDR测试结果保存为EXCEL、PDF或截图等文件。

● 网线测试，水晶头压接测试，线缆长度测试等

● 长度测量，可测网线、BNC线、电源线等，最长3Km（仅开路）

● 网线TDR测试，可测开短路，最长600米

● PPPOE拨号检测，交换机端口检测等

● 网络测试，PING、IP地址冲突检测、IP扫描等

Share it

功能简介

技术参数

连接示意图

资料下载

OTDR/光纤测试

• OTDR 波长1310/1550/1610可选，动态24/26/28dB可选，最大测量距离100Km。（波长/动态范围可选）

• 高隔离度滤波技术，可带光测试（1610波长）。

• 来光检测功能，防止OTDR模块被光纤中的光信号损坏，同时也避免因光纤中存在光信号干扰导致测试结果不准确（非带光测试型号）。NEW

• OTDR自动量程模式，无需设置任何参数，一键测试，程序自动匹配参数进行测试，快速获得测试结果。NEW

• OTDR专业设置模式，提供量程、脉冲宽度、测试时间、非反射门限、折射率等参数设置，获得更加精准测试结果。

• 测试光纤链路长度、损耗、衰减系数等，准确定位连接点/熔接点；以及检测连接点/熔接点处的损耗等。

• 事件地图功能，将曲线信息可视化直观呈现，通俗易懂；智能自动分析连接点、熔接点、光纤链路的损耗等数值是否合格达标。

• 可保存和查看测试曲线，支持缩放、移动查看曲线，分析曲线事件点等细节。提供“otdr、sor”两种格式可选。中文操作和存储，保存曲线≥30000条。

• 多轨迹曲线查看，可同时打开最多4条曲线，进行测试结果对比，或对同一光纤修复前后测试结果对比等。

• 支持生成OTDR测试报告，包含曲线轨迹图、参数设置、光纤事件信息、光纤链路信息等，可保存为PDF或截图等文件。NEW

• 稳定光源，CW/270/330/1000/2000Hz模式可选。

• 损耗测试，光纤或光器件的损耗值检测。

• 红光源故障定位和激光功率计。

显示屏

• 首家采用5.55英寸1280x720 OLED高清触摸屏，亮度更高，阳光下也清晰；

线缆测试功能

• 网线TDR测试，测试网线线对状态、长度，可支持网线开短路状态长度测试，最大支持测试距离600米；（仅MOT-51）NEW

• 网线线序检测，端口通断远端/中端/近端错误检测，短路检测等；（仅MOT-51）

• 测量BNC线、网线、电话线等线缆断线（开路状态）位置，最大测试距离3千米，不支持短路长度检测。（仅MOT-51）

• 全新数字型寻线器，抗干扰无杂音；寻线+排序同时测试，快速验证寻线结果；支持寻电，感应式非接触寻电功能，更加安全。AC12-1000V，频率50/60Hz交流电电压感应，声光双重警报，支持区分零火线。（选配）NEW

网络/交换机测试

集合IP扫描、IP地址冲突检测、ping包测试、PPPOE拨号测试、LLDP交换机端口检测、端口闪烁等多种网络和交换机测试。（仅MOT-51）NEW

其他功能

• 高亮度LED照明灯。

• 大容量锂离子电池供电，工作时间达6小时。

OTDR技术规格
型号	MOT-50（基础款）			MOT-51 (带网络和线缆测试功能)
OTDR参数
波长(nm)	1550	1310/1550		1550	1310/1550		1610
动态范围(dB)	24	26/24		24	26/24		26
来光检测	不支持	支持		不支持	支持		不支持
带光测试	1310/1490/1577/1625	不支持		1310/1490/1577/1625	不支持		1310/1490/1550/1577
事件盲区(m)	≤1.6
衰减盲区(m)	≤8
量程范围(km)	0.5、1、2、5、10、25、50、100、200
脉冲宽度(ns)	5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000
测试精度	±（1 m +取样间隔+0.005% x 测试距离）
测量时长	5s~3min，实时
线性度(dB/dB)	±0.05
最小距离分辨率(m)	0.125
采样点数(K)	32
损耗阈值(dB)	0.05
损耗分辨率(dB)	0.01
文件格式	SOR标准文件格式/ PDF/ EXCEL
数据存储	内存8G+TF卡

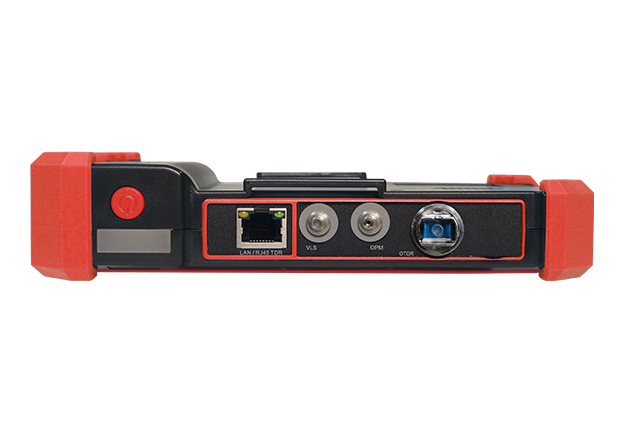

接口类型	SC-UPC
屏幕	5.5英寸OLED高清触摸屏分辨率1280×720

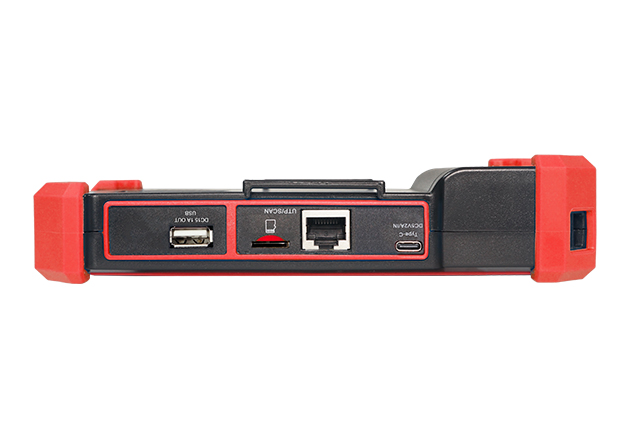

网络端口	10/100/1000M 自适应，RJ45。
网线TDR测试*	测试网线线对状态、长度，最大支持600米
USB 5V电源输出	5V 1A电源输出功能，可作为手机充电宝功能。
UTP网线测试*	新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。
水晶头压接测试*	单边水晶头压接1-8引脚通断检测，线长1米或以上支持此功能
长度测量*	测量BNC线、网线、电话线等线缆断线（开路状态）位置，最大测试距离3千米，不支持短路长度检测。
网络测试功能*	IP地址扫描、PING包测试、交换机端口LLDP检测、交换机端口闪烁、PPPOE拨号上网、FTP拷贝文件等。
光功率计测量	波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+6dBm
可见红光源	发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。
稳定光源技术规格
输出波长	1550		1310/1550			1610
输出功率	-5dBm~0dBm可调
频率	270Hz/330Hz/1kHz/2kHz
稳定度	CW，土0.2dB/15min(开机预热15min后测试)
电源
外接电源	Type-c 5V（2A）
电池供电	内置3.7V锂电池，容量4000mAh。
充电	充电约3.5小时,一次充电完成可正常使用约6小时。
系统参数
操作设置	电容触摸屏，中文、繁体中文、英语
自动待机	关闭/5-30分钟。
工作环境及规格
工作温度	-10℃---+50℃
工作湿度	30%-90%
外形尺寸	183mm x 110mm x 36.5mm /0.45kg

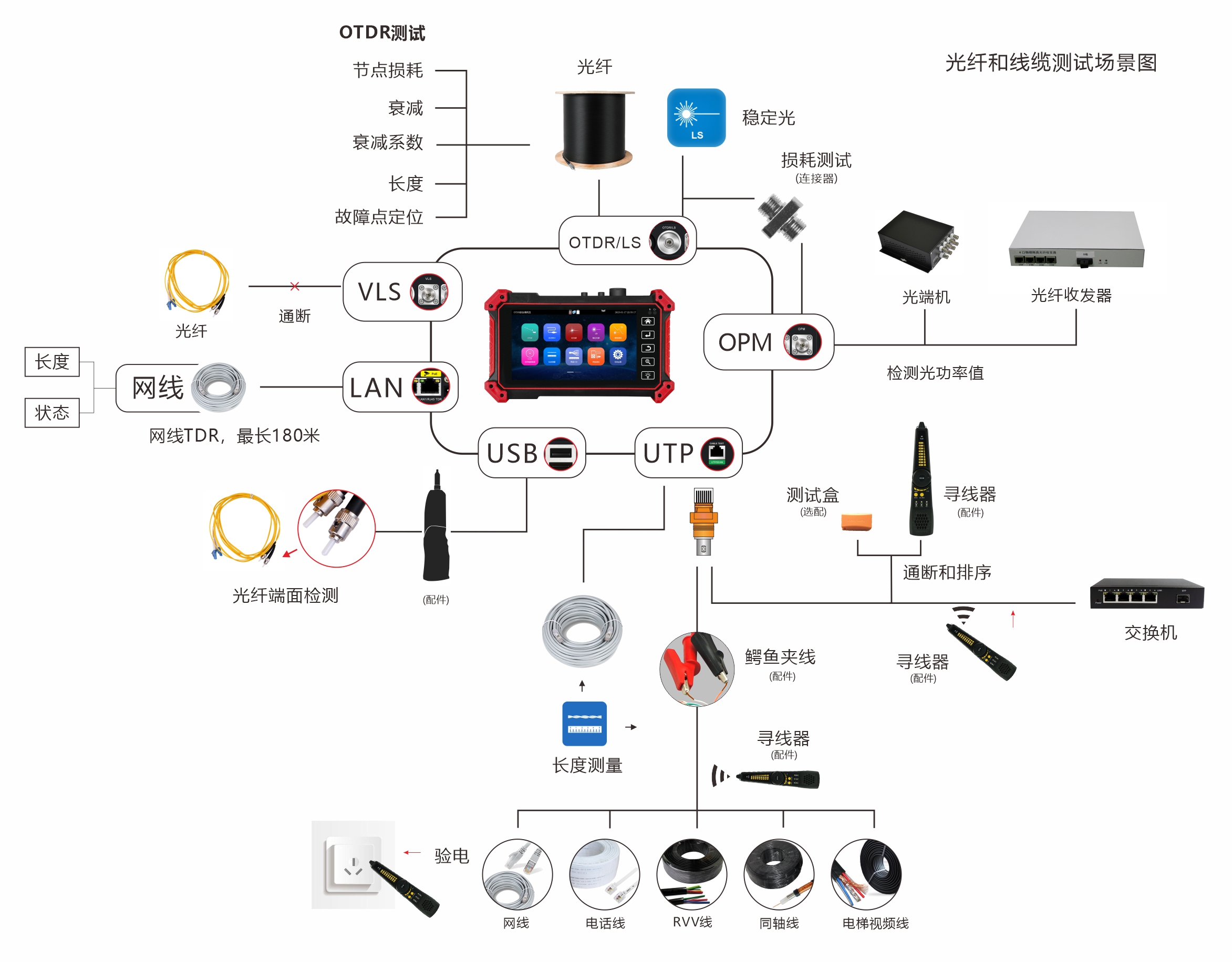

应用场景图：
