显示屏：

4寸，IPS高清视网膜电容式触摸屏，分辨率960x640

网络端口

10/100M/1000M 自适应，RJ45

WIFI

内置无线WIFI，速率150M，接收无线网络摄像机图像等。

H.265主码流测试

全新硬件解码，支持H.265主码流播放摄像机图像，最高分辨率4K。

IP摄像机测试

ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

IP探索

全网段寻找摄像机IP地址

极速ONVIF

自动登录播放图像,支持修改IP地址，通道名称，生成测试报告等。

海康测试工具

海康摄像机批量激活，批量修改IP，自定义修改通道名称，可修改用户名、密码等参数。

大华测试工具

大华摄像机批量激活，批量修改IP，自定义修改通道名称，可修改用户名密码等。

视频信号测试

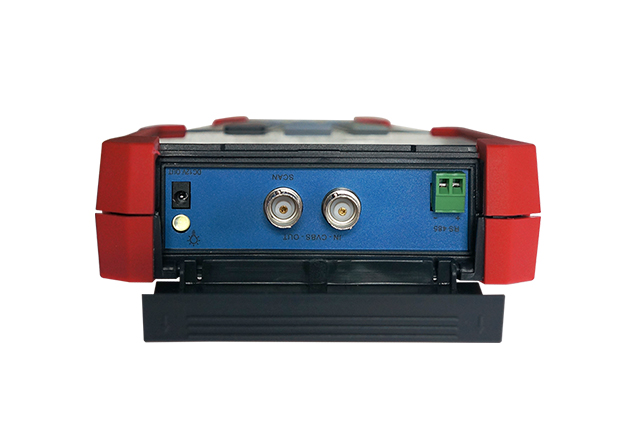

1路Video IN   BNC输入，1路Video OUT BNC输出，支持PAL/NTSC制式

视频图像放大

支持模拟视频图像放大，IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。

网线TDR测试

测试网线线对状态、长度、衰减、质量、反射率、阻抗、时延偏离等参数；

PoE电源输出

48V PoE电源输出，最大功率25.5W。

DC 12V电源输出

输出12V 最大直流电流约3A，为摄像机提供临时工作电源

屏幕投影

支持手机或PC端投影，实时接收工程宝屏幕画面。

主题功能

自定义功能图标、桌面及应用界面背景，修改界面滑动效果。

一屏双显

在测试网络摄像机时，可以同时测试模拟摄像机，不需切换就可以快速测试CVBS模拟摄像机。

快捷菜单

下拉快捷菜单，PoE电源开关、仪表IP设置、彩条输出小窗口、LAN口流量监控等功能的快捷按钮。

音频测试

输入一路音频信号，测试声音是否正常，支持网络摄像机音频测试。可录音保存。

云台控制测试

可支持RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

彩色图像发生器

通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号、蓝色、黑色。

UTP网线测试

测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号。

协议代码捕捉

内置串口工具，可接收、显示控制设备发出的RS485协议代码数据，也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

PoE/PSE电压测试

显示供电电压的大小及线路连接情况。

电  源

外接电源

DC 12V（2A）

电池供电

内置7.4V聚合物锂电池，容量3300mAh

充    电

充电5-6小时,一次充电完成可正常使用12小时

系统参数

操作设置

电容触摸屏，中文、英文OSD菜单，可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

204mm x 123mm x 38mm / 0.6kg
