HDMI4K 30帧/TVI5.0音频测试/网线端口通断检测/4K&H.265主码流测试

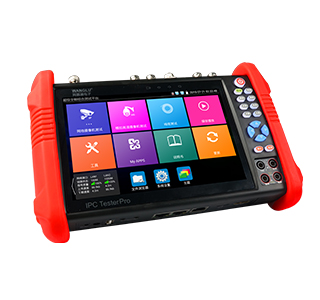

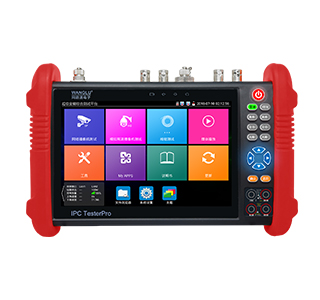

IPC-9900Plus

● 7英寸1280x800全视角IPS屏+全新系统。

● 智能快充,充满约需2.5小时,充电10分钟,施工半小时。

● 双千兆以太网口,链路状态一眼洞悉。

● 支持H.265、4K主码流测,1200W摄像机测试

● 升级版ONVIF,支持多网段测试、自定义修改通道名称。

● 海康大华测试工具支持批量激活,批量修改IP,支持自定义修改通道名称。

● 升级同轴高清4.0,TVI8MP,CVI8MP,AHD8MP,EX-SDI8MP。

● 4K同轴高清电平测试,精准测量视频峰峰值、同步电平和突发电平。

● 增强型寻线器,数字+模拟两种模式,全新系统。

● TDR断点和短路测试,曲线图和数值同时显示,更精准。

● 12V电源检测,在线检测摄像机电源的电压,电流和功率。

● 数字万用表,数值和仪表盘同时显示,支持一键生成测试报告。

● HDMI输入,最高分辨率1080P,带音频输入。

● 高级链路监控,以太网统计,错误帧统计,帧长统计。

1521705403108067.png 1521705411116723.png 1521705441133933.png 1521705441828034.png 1521705441696728.png 1521705441119262.png

功能简介 技术参数 连接示意图 资料下载

摄像机测试:

● 采用7英寸1280x800 IPS全视角IPS电容式触摸屏,亮度更高,摄像机图像显示更流畅、清晰;NEW

● 双千兆以太网口,支持10/100/1000M速率,双千兆网口任意接或者同时接摄像机,提升效率,可提供2000M的双向数据传输速率,提升网络传输性能。NEW

● 智能快充技术,充满只需约2.5小时,实现充电10分钟,施工半小时,更好的增加工作效率。NEW

● 全新硬件解码,支持H.265解码。摄像机在H.265/H.264编码模式下,主码流测试图像分辨率高达4K,可测试1200W网络摄像机;NEW

● 升级版ONVIF一键生成摄像机测试报告,包含摄像机IP地址、分辨率、编码等相关信息;支持多网段测试;新增自定义修改通道名称,支持网络球机PTZ控制;NEW

● 支持同轴高清4.0,TVI8MP、CVI8MP、AHD8MP,EX-SDI8MP摄像机图像测试、同轴视控及菜单调用,支持拍照、录像、放大,回放;NEW

● 模拟高清电平综合测试,硬件高速采样和处理技术,精准测量视频峰峰值、同步电平和突发电平,一键生成测试报告,综合同轴高清、模拟视频,一键链接,一键出图。NEW

● 新款海康测试工具,支持批量激活、批量修改IP,修改用户名密码等参数,新增自定义修改通道名称,三种字体大小随意调节,摄像机时间可自定义位置显示,更方便。可恢复出厂设置等。NEW

● 新款大华测试工具,支持批量激活大华摄像机,批量修改IP地址,预留手机号用于密码找回,新增自定义修改通道名称,可修改用户名、密码等参数;NEW

● 多路预览,最高支持16路摄像机同时预览,一键链接到onvif播放图像。NEW

● 高级链路监控,支持以太网统计,错误帧统计,帧长统计,网口回环测试等。NEW

● 12V电源测试,可针对摄像机电源的电压,电流和功率测量。实时监控12V电源给摄像机供电时的工作状态,一键生成测试报告,保存测试数值。NEW

● 支持HD-SDI/EX-SDI/3G-SDI摄像机图像测试,支持拍照、录像、放大,回放;

● 支持CVBS回路测试,仪表回路发送及接收CVBS彩条信号,快速测试BNC线缆;NEW

● 模拟视频图像显示、PTZ云台控制、图像放大、拍照、录像、回放等功能;

● 首创模拟视频彩条输出功能,支持回路测试,仪表发送及接收CVBS彩条信号,快速测试BNC线缆。

● 创新同轴高清视频传输质量测试; NEW

● 支持HDMI数字信号输入,最高分辨率可达1080P,支持音频输入,图像显示、录像、拍照和回放。支持HDMI信号输出,可将当前屏幕显示内容通过输出,输出分辨率可自行切换720P或1080P;NEW

● 一屏双显,网络摄像机和模拟摄像机同时测试;

● 一键视频自动扫描摄像机IP并跳转至ONVIF,自动登录播放摄像机图像;

● 支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试;

● 支持网络PTZ控制功能(ONVIF),手势上下左右等滑动,控制云台转动;

● PoE DC48V 电源输出,最大功率25.5W;

● 12V 3A直流电源输出;

其他功能:

● 双网口网线TDR测试,测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数;NEW

● 测试PoE交换机、 PoE摄像机等设备电压及功率,测试DC12V电源输入、仪表本机DC12V输出的电压及功率;NEW

● 全新TDR断点和短路测试,曲线图和数值同时显示,可对曲线图进行缩放和移动,移动标杆,更准确定位线缆故障点。NEW

● 全新数字万用表,数值和仪表盘同时显示,支持一键生成测试报告,保存测试数值。NEW

● BNC衰减测试,硬件高速采样处理技术,实时测试同轴线缆衰减值。即插即用,参考表格比对。NEW

● 增强型寻线器,全新外观,指示灯+旋钮式音量调节键,科技感更强;数字+模拟两种模式,全新数字模式,抗干扰能力更强劲,拒绝杂音,寻线更精准;NEW

● PoE电压测量、PING、IP地址扫描、端口闪烁、等网络测试功能;

● 新增PPPOE拨号功能,可进行PPPOE拨号上网检测;NEW

● 快捷下拉菜单,一键开启相关功能。自定义快捷菜单,按键立即呼出菜单,减少繁琐操作;NEW

● 内置无线WIFI功能,可测试无线网络摄像机,支持创建WIFI热点;NEW

● 屏幕投影功能,安装工程宝屏幕投影APP,或在PC端和手机端安装VLC播放器,实时接收工程宝屏幕画面,方便监控安装人员共享信息;NEW

● 全新系统,可自行安装运行IPC厂家的手机或平板移动客户端软件,也可安装APK格式QQ、微信或其他应用;NEW

● 支持快速截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面;NEW

● 仪表可旋转180度显示,便于网线和电源线的连接;

● 支持4K高清视频录像文件播放;NEW

● 增强型网线测试,测试网线、电话线排序及通断,测试盒有特殊编号(需定制),可进行线头查找;

● 可同时综合TDR线缆断点和短路测量、数字万用功能、光功率计、红光源故障定位等功能;

● 5V 2A电源输出,可作为手机充电宝功能;

● 音频输入和输出功能;

● 手电筒、计算器、音乐播放器等应用工具;

● 应用软件支持客户自行升级更新;

● 大容量聚合物锂电池供电,工作时间长达10小时。


产品型号

IPC-9900Plus【*】型号可选

显示屏:

7英寸,IPS全视角IPS电容式触摸屏,分辨率1280x800

网络端口

双千兆以太网口,10/100/1000M 自适应

WIFI

内置无线WIFI,速率150M,接收无线网络摄像机图像等。

H.265主码流测试

硬件解码,支持H.265主码测试摄像机图像,最高分辨率4K,可测试1200W摄像机

以太网测试

10/100/1000M以太网链路状态测试,以太网流量检测。

高级链路监控

支持以太网统计,错误帧统计,帧长统计,回环测试等。

IP摄像机测试

ONVIF(带PTZ云台控制),ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

镜头模拟

模拟“2.8/3.6/4/6/8/12/16/25mm”镜头画面显示区域。

对焦信息测试

摄像机对焦信息,传输信号质量,图像质量测试。

IP探索

全网段寻找摄像机IP地址

极速ONVIF

自动登录播放图像,支持修改IP地址,通道名称,生成测试报告等。

海康测试工具

海康摄像机批量激活,批量修改IP,自定义修改通道名称,可修改用户名、密码等参数。

大华测试工具

大华摄像机批量激活,批量修改IP,自定义修改通道名称,可修改用户名密码等。

模拟高清电平综合测试*

测量视频信号的峰峰值、同步电平、突发电平。参考值,阀值对比,支持一键生成测试报告。

SDI2.0视频信号测试*

1路HD-SDI/EX-SDI/3G-SDI  IN BNC输入,分辨率支持720p 25/30/50/60fps,1080p 25/30/50/60fps,1080i 50/60fps, EX-SDI:2560*1440P 25/30FPS,3840*2160P 25/30Fps

TVI 4.0视频信号测试*

1路TVI IN BNC输入,分辨率支持720p 25/30/50/60fps,1080p25/30fps ,   2048x1536p 18/25/30fps , 2688x1520p 15fps , 2560x1440p 15/25/30fps , 2592x1944P 12.5/20FPS ,3840 x 2160P 12.5/15 FPS

CVI4.0视频信号测试*

1路CVI IN BNC输入,分辨率支持720p 25/30/50/60fps, 1080p 25/30fps , 2560x1440p 25/30 fps/, 3840 x 2160 12.5/15 FPS

AHD4.0视频信号测试*

1路AHD IN BNC输入,最高分辨率支持720p 25/30fps , 1080p 25/30fps , 2048x1536p 18/25/30fps , 2560x1440p 15/25/30fps ,  2592x1944P 12.5/20FPS,3840 x 2160P 15 FPS

CVBS视频信号测试

1路Video IN BNC输入,1路Video OUT BNC输出,支持PAL/NTSC制式

视频图像放大

支持模拟高清视频图像放大,IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

网线TDR测试

测试网线线对状态、长度、衰减、反射率、阻抗,千兆摄像机时延偏离等参数

HDMI输入*

一路HDMI输入,支持音频输入,分辨率支持:720x480P/60fps720x576P/60fps,1280x720P/25/30/50/60fps,1920x1080P/25/30/50/60fps,1920x1080I/50/60fps,800x600P/60fps,1024x768P/60fps,1280x1024P/60fps。

HDMI输出

一路HDMI输出,分辨率1920*1080P。

12V电源测试

实时监控12V电源给摄像机供电时的工作状态,一键生成测试报告,保存测试数值。

PoE电源输出

48V PoE电源输出,最大功率25.5W。

DC 12V电源输出

输出12V 最大直流电流约3A,为摄像机提供临时工作电源

USB 5V电源输出

5V 2A电源输出功能,可作为手机充电宝功能。

下拉菜单

PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号,测试声音是否正常,可录音保存。一路音频输出,用于连接耳机。

云台控制测试

支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

彩色图像发生器

通过视频OUT端口,发送PAL/NTSC多制式彩条。

UTP网线测试

测试任意两线或两线以上的网线,屏幕上显示连接顺序和网线编号。

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

寻线功能*

数字+模拟两种模式,全新数字模式,抗干扰能力更强劲,拒绝杂音,寻线更精准

BNC衰减测试*

实时测试BNC线缆衰减值,参考表格比对,更方便测试BNC线缆质量。

PoE/PSE电压测试

显示供电电压的大小及线路连接情况。

数字万用表*

数值和仪表盘同时显示,支持一键生成测试报告。AC/DC电压,AC/DC电流、电阻、电容测试、二极管测试、通断测试等,测试速度3次 / 秒,读数范围-6600~+6600。

光功率计测量*

波长(nm):850/1300/1310/1490/1550/1625nm。功率范围(dBm) :-70~+10dBm

可见红光源*

发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。

TDR断点和短路测量*

测量BNC线、网线、电话线等线缆断开或短路的位置。曲线图和数值同时显示。

电  源

外接电源

DC 12V(2A)

电池供电

内置7.4V聚合物锂电池,容量5000mAh

充    电

智能快充,充满约需2.5小时,可正常使用10小时

系统参数

操作设置

电容触摸屏,中文、英文OSD菜单,可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

240mm x 154mm x 46mm / 620g

注“*”标星号的为可选模块!以上数据仅供参考,如有变动恕不提前通知。

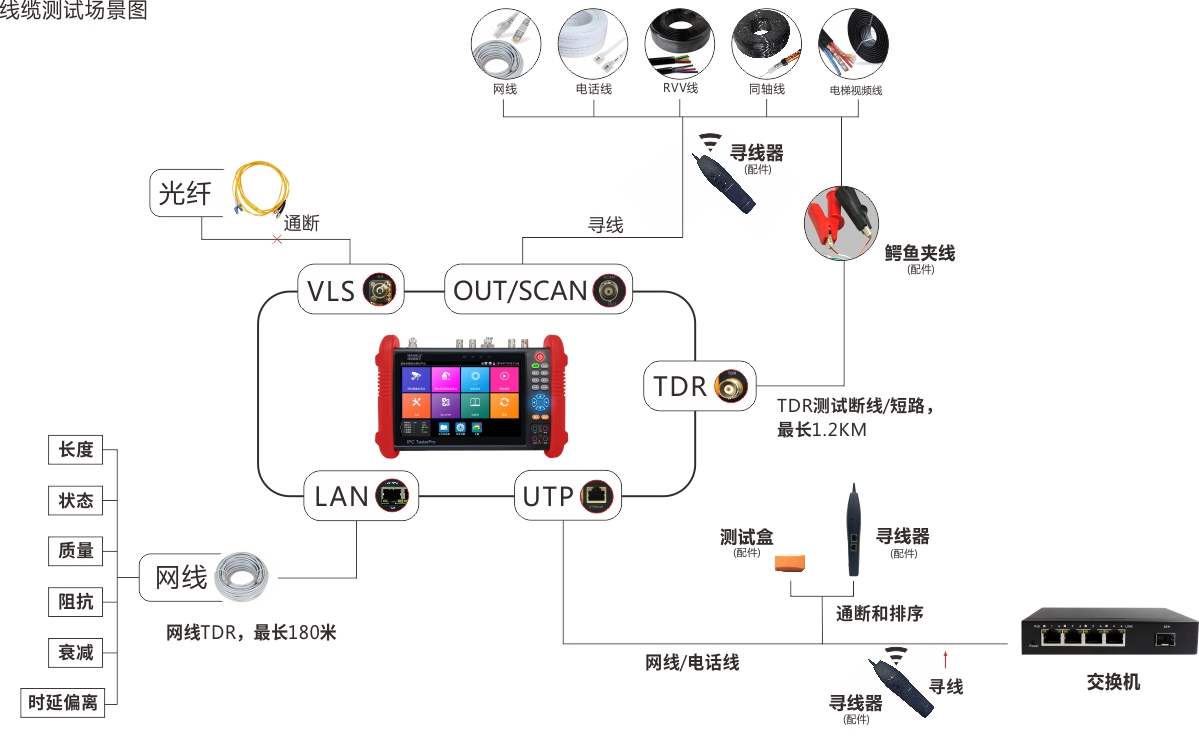

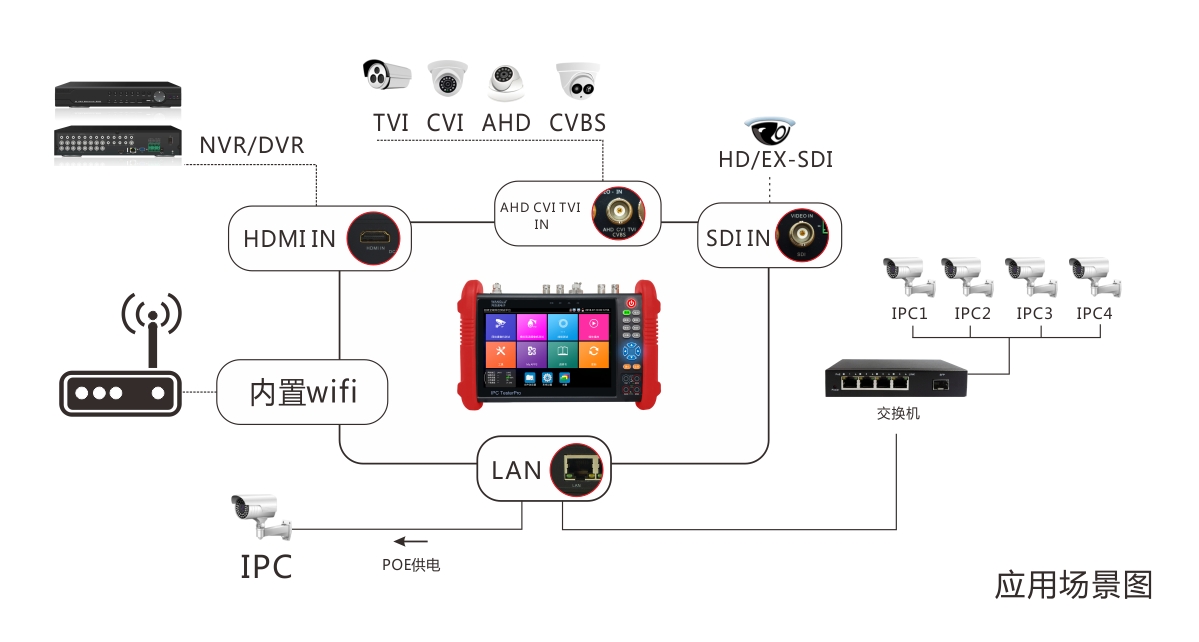

应用场景图:
