首页 > 产品中心 > 工程宝 > 网络工程宝 > 工程宝IPC-8600Plus
视网膜屏/同轴高清4.0/ H.265&4K主码流
全新系统，流畅清晰

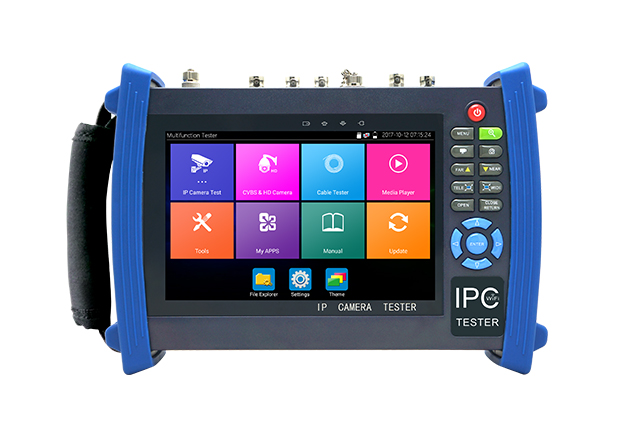

IPC-8600Plus
● 7英寸高清视网膜触摸屏+全新系统，更清晰更新流畅。
● 支持H.265、4K主码流测试。
● 升级TVI8MP、CVI8MP、AHD8MP、EX-SDI8MP。
● HDMI输入，最高分辨率1080P。
● 支持网线TDR测试。
● 升级版极速ONVIF，支持跨网段测试、生成测试报告、支持音频测试等更多功能。
● 新增对焦信息和镜头模拟功能。
● 海康测试工具批量激活、批量修改IP地址。
● 大华测试工具批量激活，跨网段修改IP地址。
● 支持一键截图。
● 48V 25.5W PoE供电输出、DC12V电压及功率测试。
功能简介
技术参数
连接示意图
资料下载
摄像机测试功能
● 首家采用7英寸1920x1200 IPS高清全视角视网膜电容式触摸屏，亮度更高，摄像机图像显示更流畅、清晰；NEW
● 全新硬件解码，支持H.265解码。摄像机在H.265/H.264编码模式下，主码流测试图像分辨率高达4K；NEW
● 一键视频自动扫描摄像机IP并跳转至ONVIF，自动登录播放摄像机图像；NEW
● 支持同轴高清4.0，TVI8MP、CVI8MP、AHD8MP，EX-SDI8MP摄像机图像测试、同轴视控及菜单调用，支持拍照、录像、放大，回放；NEW
● 支持HD-SDI/EX-SDI/3G-SDI摄像机图像测试,支持拍照、录像、放大，回放;
● IP探索增强版，更快、更准！盲测，未知IP摄像机秒出IP地址;
● 极速ONVIF一键生成摄像机测试报告，包含摄像机IP地址、分辨率、编码等相关信息；支持跨网段测试；支持音视频同步测试；一键激活海康摄像机和修改IP等更多功能;NEW
● 新增对焦信息和镜头模拟功能;NEW
● 海康测试工具，轻松解决海康摄像机的激活、调试，支持批量激活、修改IP。可修改用户名密码IP等参数，可恢复出厂设置等;
● 大华测试工具,轻松解决大华摄像机的激活,支持批量激活，可修改用户名、密码和IP等参数;
● 支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试；
● 支持网络PTZ控制功能（ONVIF），手势上下左右等滑动，控制云台转动；
● 模拟视频图像显示、PTZ云台控制、图像放大、拍照、录像、回放等功能；
● 首创视频电平测量功能，测量模拟视频信号的峰峰值、同步电平、突发电平；
● PoE DC48V 电源输出，给PoE摄像机供电，最大功率25.5W；
● 12V 3A直流电源输出，给摄像机供电；
其他功能
● 支持HDMI高清数字信号输入，最高分辨率可达1080P。支持图像显示、录像、拍照和回放。同时支持HDMI信号输出，可将当前屏幕显示内容通过输出，输出分辨率可自行切换720P或1080P；NEW
● 网线TDR测试，测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数；NEW
● 测试PoE交换机、 PoE摄像机等设备电压及功率，测试DC12V电源输入、仪表本机DC12V输出的电压及功率；NEW
● 屏幕投影功能，安装工程宝屏幕投影APP，实时接收工程宝屏幕画面，方便监控安装人员共享信息；
● 内置无线WIFI功能，可测试无线网络摄像机，支持创建WIFI热点；NEW
● 支持CVBS回路测试，仪表回路发送及接收CVBS彩条信号，快速测试BNC线缆；NEW
● 全新系统，可自行安装运行IPC厂家的手机或平板移动客户端软件，也可安装APK格式QQ、微信或其他应用；NEW
● 支持屏幕截图功能，长按确认键截取屏幕画面，用于保存各类测试报告或快速截图摄像机画面；NEW
● 视频拍照、录像功能，首创中文名字存储，便于文件的查找；
● 支持4K高清视频录像文件和MP4等电影媒体文件播放；
● PoE电压测量、PING、IP地址扫描、端口闪烁、等网络测试功能；
● 增强型网线测试，测试网线、电话线排序及通断，测试盒有特殊编号（需定制），可进行线头查找；
● 可同时综合TDR线缆断点和短路测量、数字万用功能、光功率计、红光源故障定位等功能；
● 5V 2A电源输出，可作为手机充电宝功能；
● 音频输入和输出功能；
● 大容量聚合物锂电池供电，工作时间长达16小时；
产品型号 | IPC-8600Plus【*】型号可选 |
显示屏： | 7寸，IPS高清全视角视网膜电容式触摸屏，分辨率1920x1200 |
网络端口 | 10/100M/1000M 自适应，RJ45 |
WIFI | 内置无线WIFI，速率150M，接收无线网络摄像机图像等。 |
H.265主码流测试 | 硬件解码，支持H.265主码测试摄像机图像，最高分辨率4K。 |
一屏双显 | 网络和模拟摄像机同时测试。 |
IP摄像机测试 | ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。 |
IP探索 | 全网段寻找摄像机IP地址。 |
极速ONVIF | 自动登录播放图像,一键激活海康摄像机和修改IP等参数，生成测试报告等。 |
海康测试工具 | 海康摄像机一键激活、图像测试，可修改用户名、密码和IP等参数。 |
大华测试工具 | 大华摄像图像测试，支持批量激活大华摄像机，可修改用户名、密码和IP等参数。 |
SDI2.0视频信号测试* | 1路HD-SDI/EX-SDI IN BNC输入，分辨率均支持720p 25/30/50/60fps， 1080p 25/30/50/60fps ， 1080i 50/60fps , EX-SDI:2560*1440P 25/30FPS,3840*2160P 25/30Fps |
TVI 4.0视频信号测试* | 1路TVI IN BNC输入，最高分辨率支持8MP 3840x2160p 12.5/15fps, 2592x1944P 12.5/20fps, 2688x1520p 15fps， 2560x1440p 18/25/30fps, 2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， 支持同轴视控，菜单调用。 |
CVI4.0视频信号测试* | 1路CVI IN BNC输入，最高分辨率支持8MP 3840x2160p 12.5/15fps, 2560x1440p 25/30fps, 1920x1080p 25/30fps ， 1280x720p 25/30/50/60fps, 支持同轴视控，菜单调用。 |
AHD4.0视频信号测试* | 1路AHD IN BNC输入，最高分辨率支持8MP 3840x2160p 15fps, 2592x1944P 12.5/20fps, 2560x1440p 15/25/30fps, 2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， 支持同轴视控，菜单调用。 |
CVBS视频信号测试 | 1路Video IN BNC输入，1路Video OUT BNC输出，支持PAL/NTSC制式 |
CVBS视频信号电平测量 | 测量视频信号的峰峰值、同步电平、突发电平。 |
视频图像放大 | 支持模拟视频图像放大，IP网络摄像机图像放大和移动。 |
视频拍照、录像、相片浏览、录像回放 | 对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。 |
网线TDR测试 | 测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数 |
HDMI输入 | 一路HDMI输入，支持分辨率720×480p /720×576p /1280×720p /1920×1080p /1024×768p/1280×1024p /1280×900p /1440×900p。 |
HDMI输出 | 一路HDMI输出，分辨率1920*1080P。 |
PoE电源输出 | 48V PoE电源输出，最大功率25.5W。 |
DC 12V电源输出 | 输出12V 最大直流电流约2A，为摄像机提供临时工作电源 |
USB 5V电源输出 | 5V 2A电源输出功能，可作为手机充电宝功能。 |
主题功能 | 可选精简/普通用户界面；自定义功能图标、桌面及应用界面背景，修改界面滑动效果。 |
同屏异显 | 可开启HDMI输入小窗口，屏幕可同时显示HDMI输入信号及网络摄像机等信号。 |
下拉菜单 | PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。 |
音频测试 | 输入一路音频信号，测试声音是否正常，可录音保存。 一路音频输出，用于连接耳机。 |
云台控制测试 | 可同时支持RS232/RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议 |
彩色图像发生器 | 通过视频OUT端口，发送PAL/NTSC多制式彩条发生器，以及蓝、黑纯色信号。 |
UTP网线测试 | 测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号。 |
协议代码捕捉 | 内置串口工具，可接收、显示控制设备发出的RS232/RS485协议代码数据，也可发送十六进制代码。 |
网络测试功能 | IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。 |
寻线功能 | 可根据发出的音频信号寻找线缆。 |
PoE/PSE电压测试 | 显示供电电压的大小及线路连接情况。 |
数字万用表* | AC/DC电压，AC/DC电流、电阻、电容测试、二极管测试、通断测试等，测试速度3次 / 秒，读数范围-6600～+6600。 |
光功率计测量* | 波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm |
可见红光源* | 发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。 |
TDR断点和短路测量* | 测量BNC线、网线、电话线等线缆断开或短路的位置。 |
电 源 | |
外接电源 | DC 12V（2A） |
电池供电 | 内置7.4V聚合物锂电池，容量7000mAh |
充 电 | 充电7-8小时,一次充电完成可正常使用16小时 |
系统参数 | |
操作设置 | 电容触摸屏，中文、英文OSD菜单，可选 |
自动待机 | 关闭/5-30分钟 |
工作环境及规格 | |
工作温度 | -10℃---+50℃ |
工作湿度 | 30%-90% |
外形尺寸 | 231mm x 172mm x 52mm / 1.26Kg |

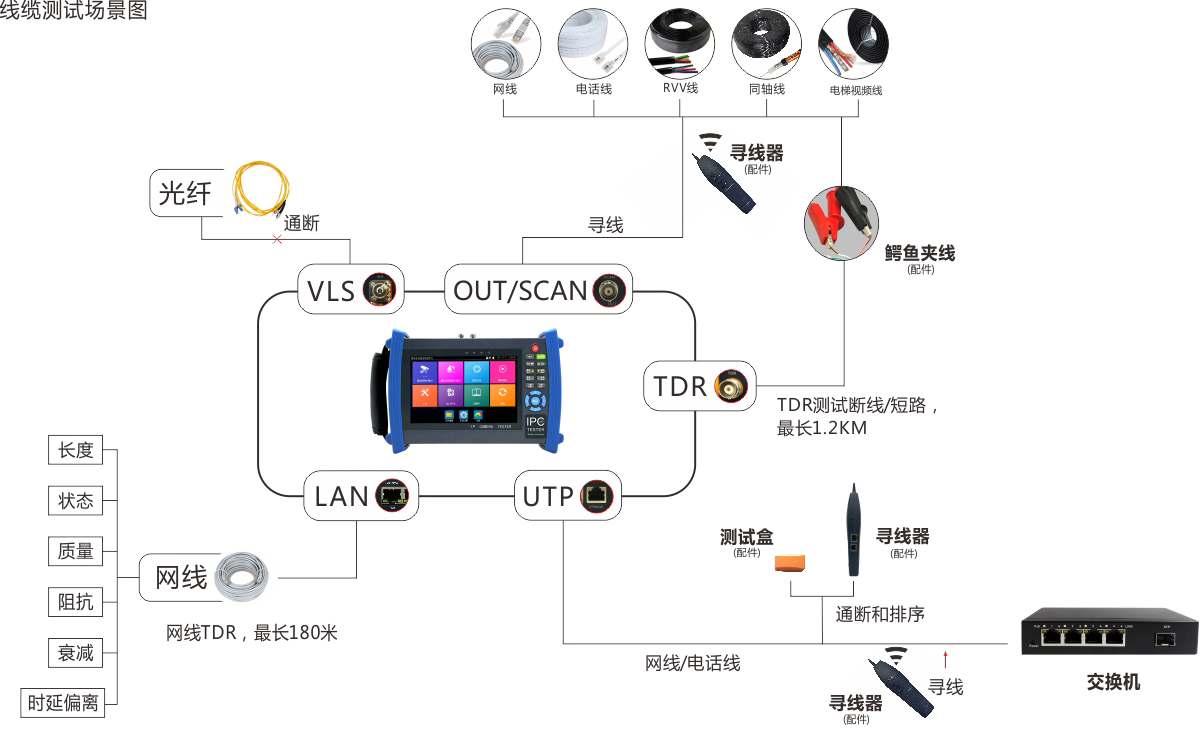

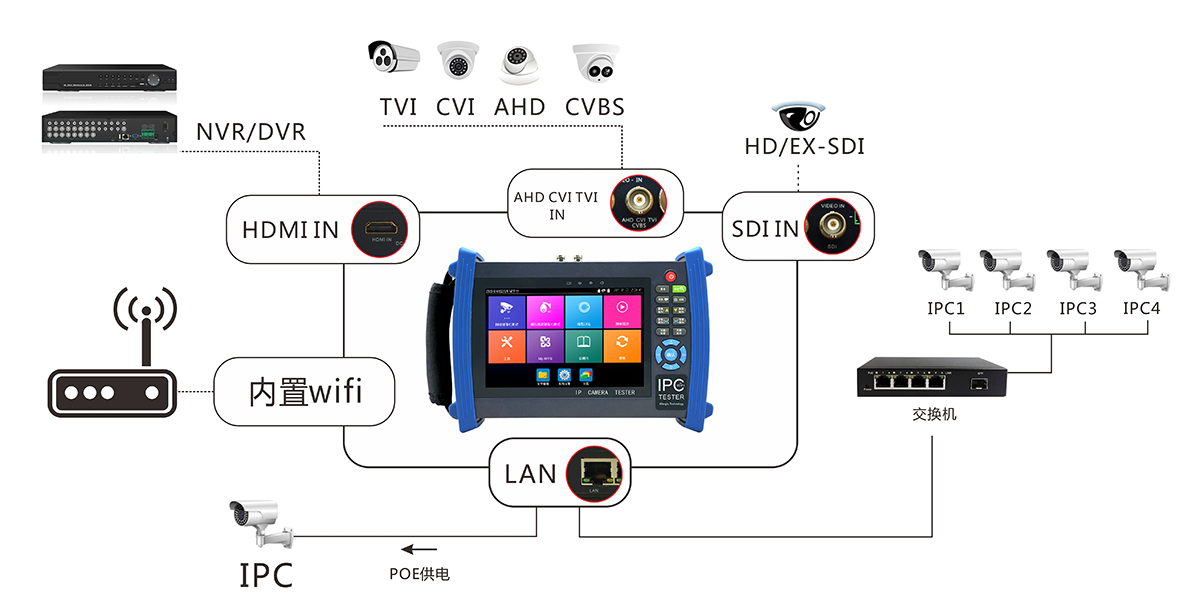

应用场景图：
Date：2018-03.22
Date：2017-11.24
