寻线+排序+验电一体/水晶头压线测试/网线长度测试/POE检测/光功率计/红光源

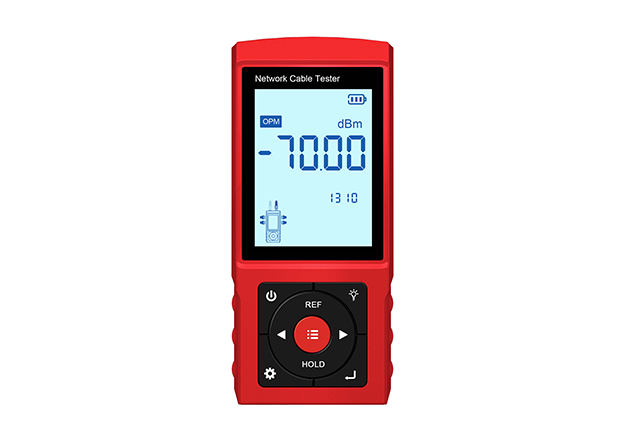

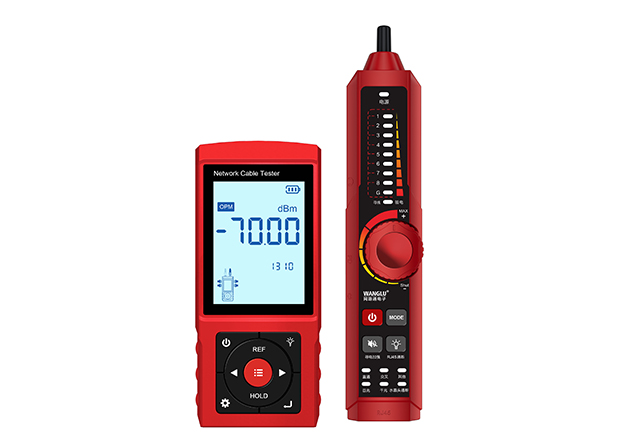

LT-300S/LT-300（充电款）

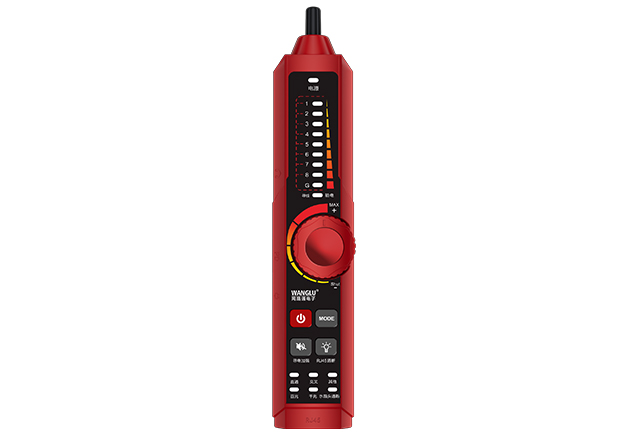

● 二级编码数字模式，抗干扰无杂音，寻线更精准
● 全新复用技术，寻线+排序同时测试，快速验证寻线结果
● 感应式寻电功能，更加安全。AC12-1000V，频率50/60Hz交流电压感应，声光双重警报，支持区分零火线。
● POE电压检测，供电电压、功率、线对以及协议802.3BT/AT/AF/非标识别判断检测。
● 网线线序检测，支持带屏蔽层网线测试。
● 压线检测，检测网线单边水晶头压接情况。
● 网线长度测量，可测试网线开短路长度，最长达600米。
● 端口闪烁，检测端口10Mbps/100Mbps/1Gbps速率。
● 红光源故障定位。
● 激光功率计，支持以下多种波长850/980/1270/1300/1310/1490/1550/1577/1625/1650。
功能简介
技术参数

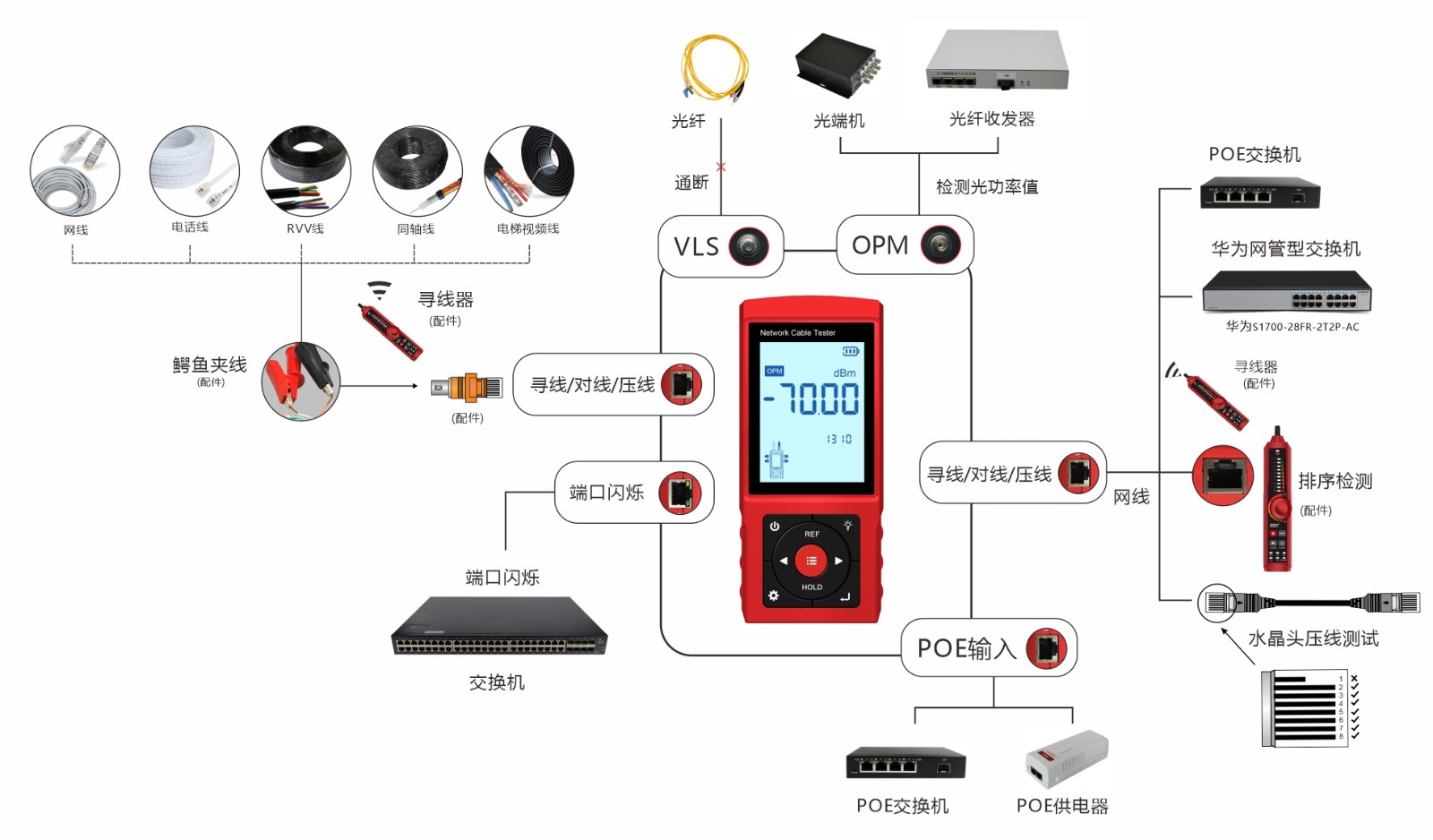

连接示意图
资料下载
1、二级编码数字模式，抗干扰无杂音，寻线更精准。
2、全新复用技术，寻线+排序同时测试，快速验证寻线结果及线序。
3、感应式寻电功能，更加安全。AC12-1000V，频率50/60Hz交流电压感应，声光双重警报，支持区分零火线。
4、POE电压检测，供电电压、功率、线对以及协议802.3BT/AT/AF/非标识别判断检测。
5、网线线序检测，支持带屏蔽层网线测试。
6、压线检测，检测网线单边水晶头压接情况。
7、网线长度测量，可测试网线开短路长度，最长达600米。
8、端口闪烁，同时检测端口10Mbps/100Mbps/1Gbps速率。

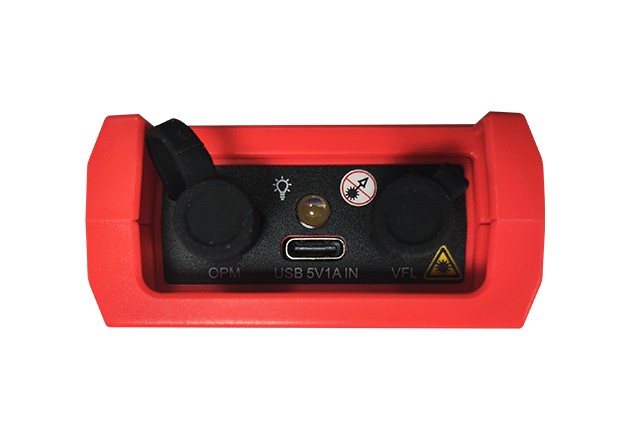

9、红光源故障定位，波长650nm功率10mW，稳定和脉冲多模式输出红光。*（仅LT-300S）
10、激光功率计，支持850/980/1270/1300/1310/1490/1550/1577/1625/1650多种波长*（仅LT-300S）
产品型号 | LT-300/ LT-300S | |
显示屏 | 3.0英寸高清显示屏 | |
寻线/对线/压线检测 | 发射信号 | 数字信号（无干扰无噪音） |
寻线线材 | 支持RJ45双绞线，RJ11电话线，BNC视频线及弱电金属线等。 | |
对线测试 | 测试任意两线或两线以上的网线，屏幕上显示连接顺序、千兆/百兆，网线编号等。寻线器接收端通过指示灯识别。 | |
压线检测 | 最小识别长度10cm | |
短路检测 | 支持网线短路检测 | |
寻电测试 | 电压范围 | AC12-1000V |
频率 | 50/60Hz | |
报警方式 | 声光双重报警 | |
安全等级 | CAT.III 1000V / CAT.IV 600V;CE | |
长度测量 | 1-600米网线开短路长度测量，精准度：线长x3%±1m | |
端口闪烁 | 快速查找与设备连接的以太网交换机等设备的端口。 | |

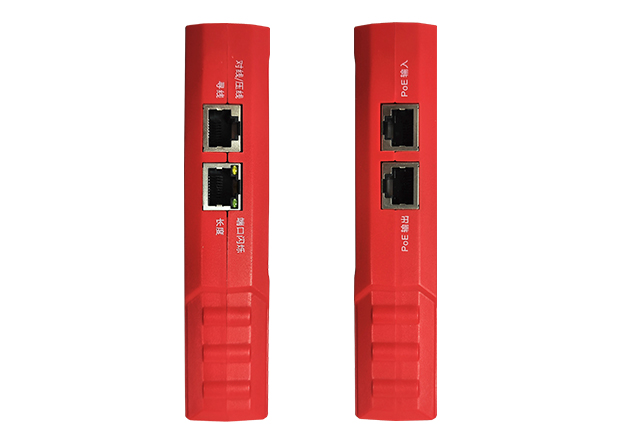

POE测试 | 支持IEEE802.3BT/AT/AF、非标准协议检测，显示供电电压、供电线对、线对极性。支持PoE输入电压的环通输出，串接负载可检测实时在线功率。在线功率范围：0~90W。 | |

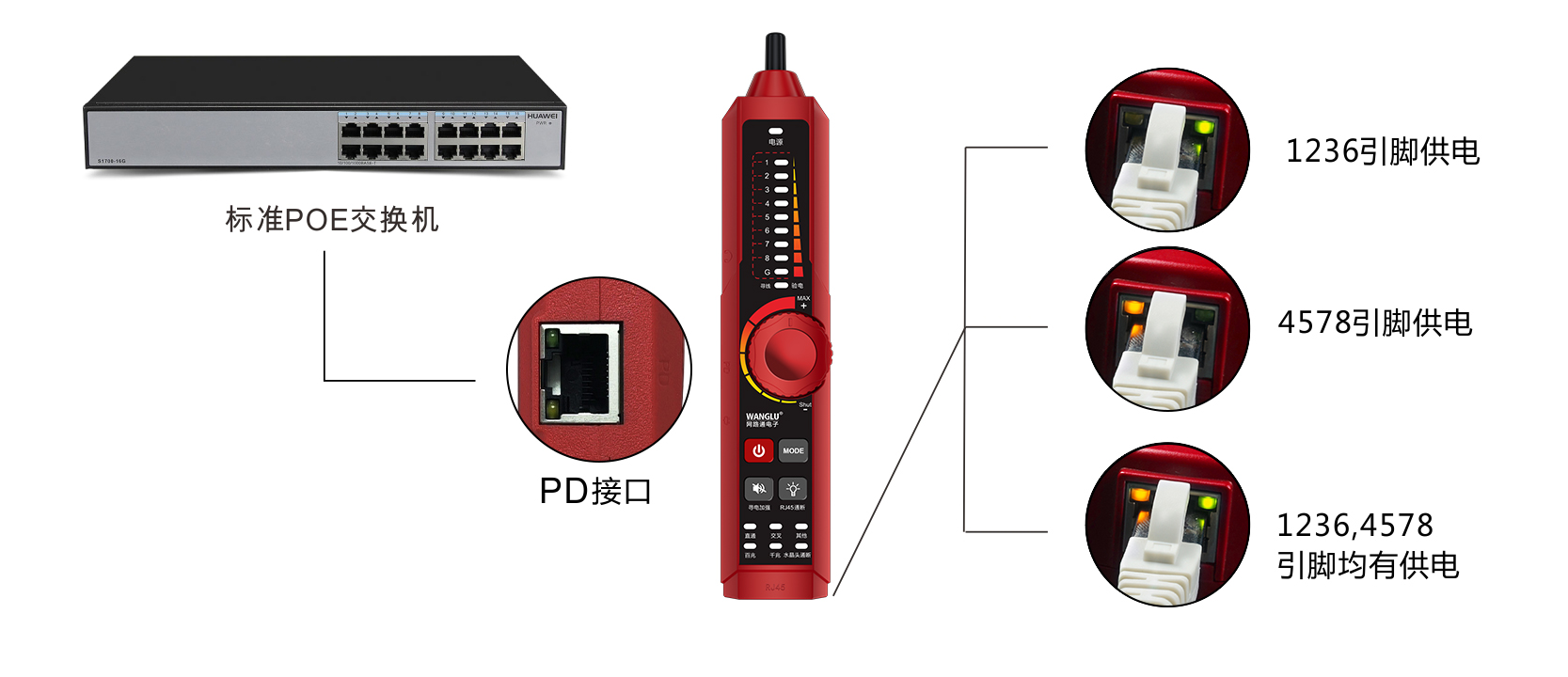

PD受电检测 | 检测标准或非标准POE，支持24V及48VPOE。 | |
光功率计* | 波长(nm)：850/980/1270/1300/1310/1490/1550/1577/1625/1650nm。功率范围(dBm) ：-70～+6dBm | |
红光源* | 发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。 | |
电 源 | ||

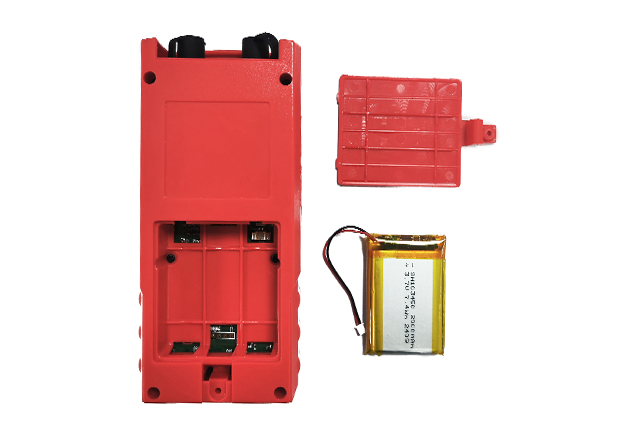

电池供电 | 主机 | 3.7V 2000mAh 锂离子充电电池 |
接收器 | ||
工作环境及规格 | ||
工作温度 | -10℃---+50℃ | |
工作湿度 | 30%-90% | |
外形尺寸 | 主机 | 142mm x 64mm x 30mm / 0.2Kg |
接收器 | 218mm x 48mm x 32mm / 0.15Kg | |
注：带*符号的功能仅LT-300S支持。
