为了快速、方便、准确的检测出故障点的位置和故障的性质，从而及时的排除故障。在电缆故障测试中，通常使用电缆故障测试仪进行排查故障。

TDR电缆故障测试仪，使用的是时域反射法，这是目前针对电缆故障最优的测量方案。其原理是通过向被测试电缆发射低压脉冲，脉冲沿电缆传播，遇到短路（混线）、中间接头故障、开路（断线）等故障点时，脉冲产生反射，仪器将故障点距离测算出来，并直接显示故障反射波形。

时域反射测量技术具有以下优点：

1.分辨率高，测量结果直观，判断容易。

2.不会对测试电缆造成损伤，可以测量到人力接触不到的地方，受地理条件影响小。

3.测量过程快速，操作简单，可以在测量的同时对系统进行调整、修改和参数校准等。

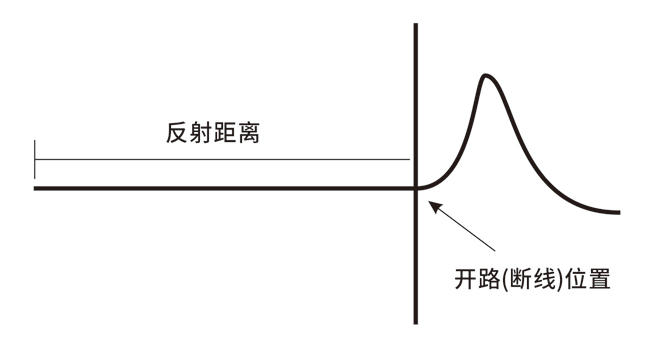

开路（断线）故障反射波形：（波形向上为开路）

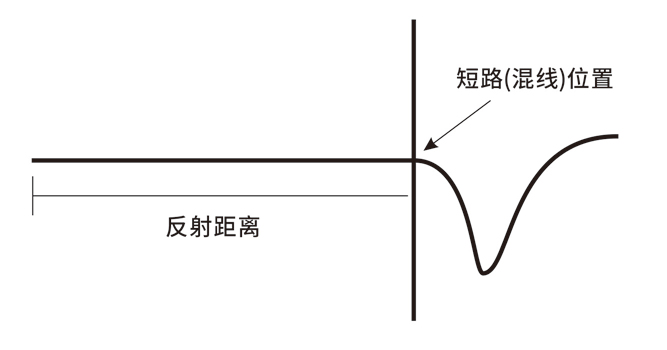

短路（混线）故障反射波形：（波形向下为短路）

电缆故障测试的另外一种方法：电容法，通过对电缆电容的测量，推算长度，这种并非TDR电缆测试。电容法测算电缆长度有很多明显的缺陷：

1.   环境变化导致测试不准：如用手握住被测电缆金属芯或电缆受潮时，因为电容因子变化，测量长度会有很大变化，导致测量不准。

2.   如果电缆短路（混线），由于电缆无法再起到电容的作用，电容测量将失效，导致无法测量出电缆的故障点距离。

对于综合布线、视频监控等工程来说，大多数电缆故障是由于线缆损坏或连接错误而造成的无法正常通信，如BNC线铜芯和铜网短路，控制线短路，或线缆断线等故障。

如果使用电容式电缆测试仪，像短路（混线）这种故障则无法测算出故障点位置，并且有些断开的电缆，因为进水或其它原因，测量出来的故障点会相差非常大，失去真正排除故障的作用。

使用TDR电缆故障测试仪，能够不受环境影响，快速、方便、准确的检测出故障点的位置和故障的性质，从而及时的排除故障，提升施工效率。

电容法测线相对TDR简单，故有成本优势。TDR技术含量高，实现难度大，通常需要用FPGA之类高速芯片来测算，相对成本高，精度可靠。市场上能测试1KM以上的TDR电缆故障测试仪价格基本都在千元以上，进口的测试仪则更加昂贵；而电容法测线仪通常只需要三四百元。

总而言之，对于工程维护工作中的电缆故障排除，TDR是最好的故障解决方案。
