TDR断点测试是采用脉冲反射法，向被测试线缆发射脉冲信号，产生反射脉冲，仪表接收并处理反射波后，描绘出测量曲线并将结果显示于屏幕。

       曲线的平滑度可以很好的反映线缆质量、阻抗匹配等。曲线毛糙不太平滑，说明线缆老化严重或质量差。曲线中间出现明显小幅度上升或下降处，说明此处有阻抗不匹配，一般发生在两种不同线缆连接处。曲线拐点处即线缆断点或短路位置，分析拐点可以更精准进行线缆故障定位。

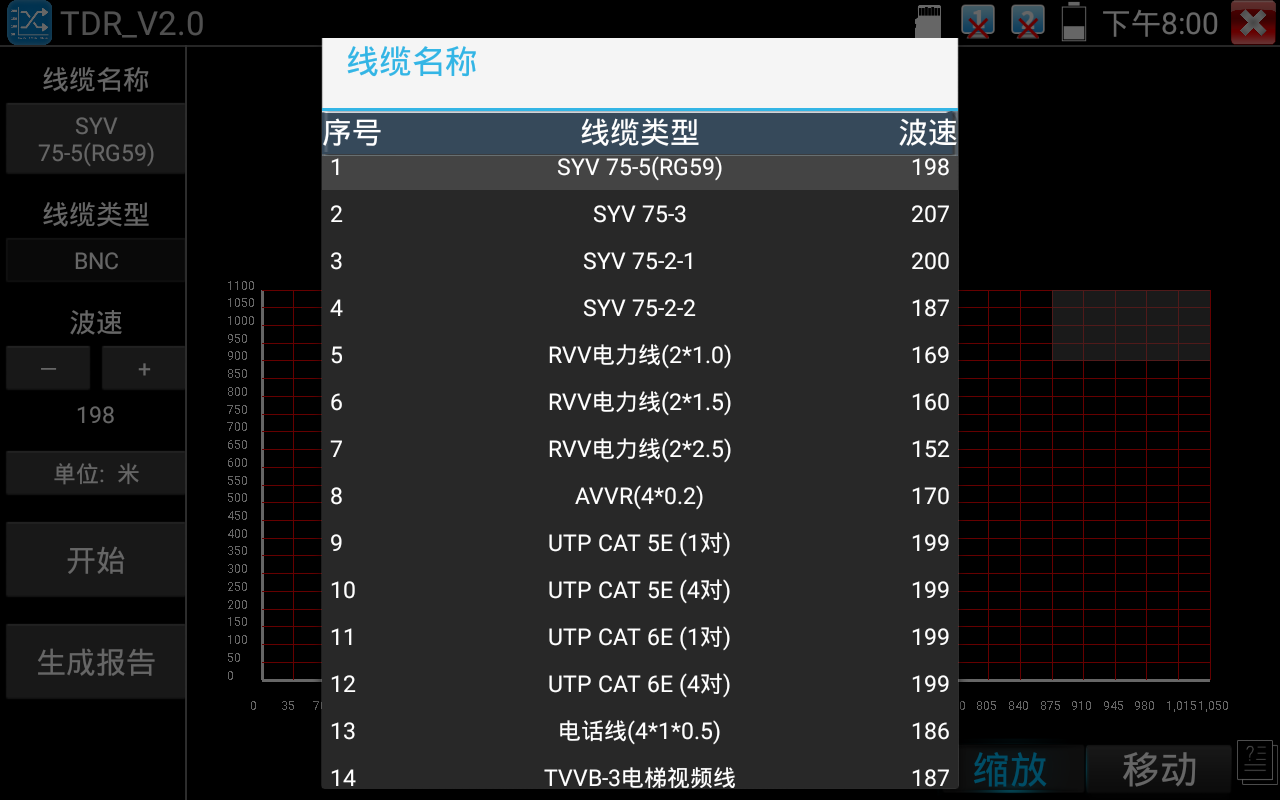

      TDR断点测试使用鳄鱼夹线转接BNC接口，适用于多种金属线缆，如常规电力线、BNC线、网线、电话线、电梯视频线、RVV线等。新增TDR网线/电话线接口，无需剥线，即插即测，高效快捷。
